WJR节电型基本配线(节水节电)

（1）主电路原理图

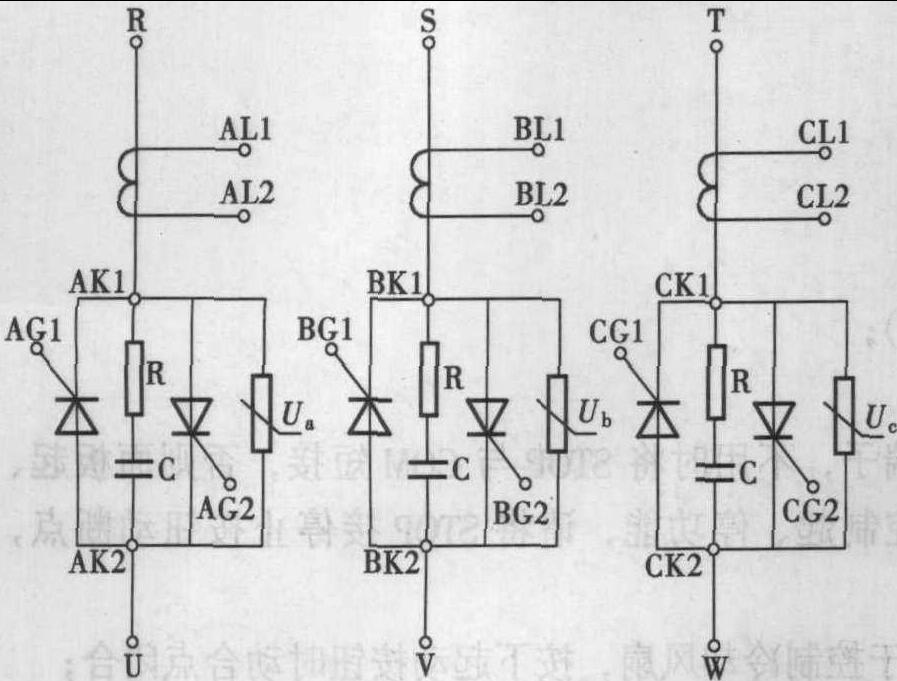

WJR节电主电路的原理图如图2-1-3所示。

图2-1-3 WJR省电主电路电路图

（2）主电路端子接线图

如图2-1-4所示，接线端子有两种类型：壁装式和机柜式。在图中，2-1-4（a）是22?132kW的主电路接线图，2-1-4（b）是150?315kW的主电路端子接线图。

（3）安全预防措施

（1）在对电源线和地线进行接线时，为了确保安全，应根据电气工程法规的标准选择线径规格。

（2）输入功率R，S，T具有相位差。

（3）接地线越短越好。

（4）请勿将交流电源连接到输出端子U，V，W。

（5）检查WJR软起动器时，有必要将主电源和控制电源分开。

（6）晶闸管的出口端（与电动机连接的一侧）不应有补偿电容器。

（4）控制电路（电路板）端子

控制电路的接线端子（制造商指的是电路板，也称为控制板）如图2-1-5所示。

图片中的端子号在手动连接控制线之前应了解其含义，电路板端子的说明如下。

AK1，AG1，AK2，AG2: A相晶闸管触发器

BK1，BG1，BK2，BG2: B相晶闸管触发器

CK1，CG1，CK2，CG2: C相晶闸管触发器

（a）

（b）

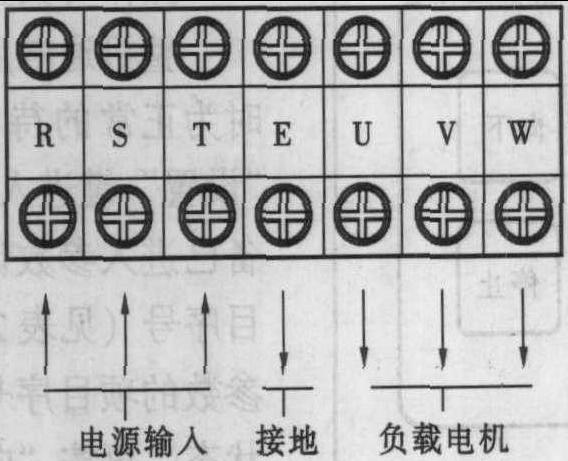

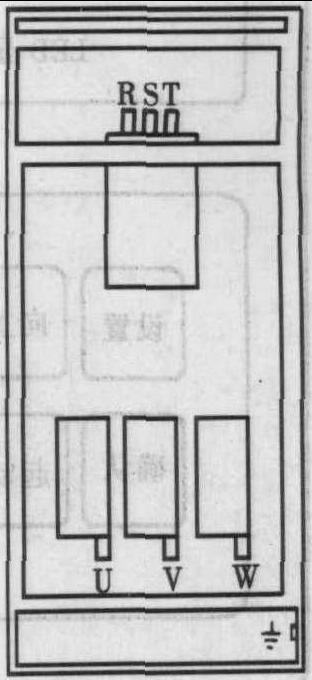

图2-1-4主电路端子接线图

（a）22?132kW主回路端子接线图，（b）150?315kW主回路端子接线图

图2-1-5 WJR节电（22?315kW）控制面板图

AL1，AL2:互感器辅助信号输入；

BL1，BL2: B互感器辅助信号输入；

CL1，CL2: C互感器辅助信号输入；

HEAT:温度开关70℃（动态关闭式关闭时有效）

AL:外部设备故障输入点（关闭时有效）

START和STOP:与外部启动和停止按钮端子连接。不使用时，将STOP和COM短路。否则，面板的启动和停止控件将失效。当同时使用面板启动和停止以及外部控制启动和停止功能时，将STOP连接到停止按钮以移动断点，将START连接到开始按钮以移动该点。

FAN:手动切换点输出（AC250V/5A），用于冷却风扇控制，按下开始按钮将关闭切换点。

BK:故障状态输出（AC250V/5A），当整个系统出现故障时，继电器将起作用。

TR:运行状态输出（AC250V/5A），继电器启动后工作。

380V:交流输入电源。
