伺服电机接线图图解(伺服控制器如何接线及怎样调试参数)

发布时间: 2021-03-08
分类：公司动态
作者：
来源:网络
访问量：3809

伺服控制器的连接方法和参数调试方法

伺服控制器具有3种控制模式，每种控制模式具有不同的控制方法，如何在每种控制模式下连接接线和调试参数？

1：位置控制模式。这是常用的伺服控制模式。您可以使用伺服控制器来控制伺服器，以控制伺服器移动到其他工作位置。为了满足控制要求，您需要了解硬件接线并调试其参数。

伺服控制器如何接线及怎样调试参数

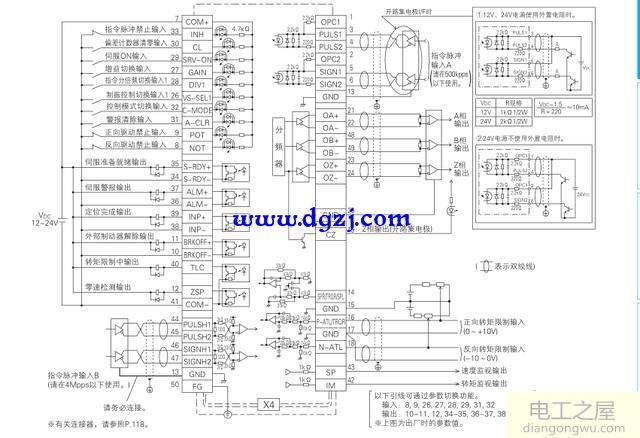

位置控制接线图

根据接线图，您可以看到伺服器功能强大，具有许多引脚和许多功能。但是，您只能根据需要连接一些引脚。（引脚7应连接到12?24v，引脚41和引脚29应短接到0v并连接。）然后，如果使用PLC控制伺服，则引脚3、4、5、6连接时，引脚3和5应将其短路至24v，并且在串联连接2KΩ电阻后，将引脚4和6分别连接到PLC的脉冲输出和方向输出端子。使用引脚1、4、2、6时，您无需连接电阻器。那么，连接导线后需要更改伺服的哪些参数？

伺服控制器如何接线及怎样调试参数

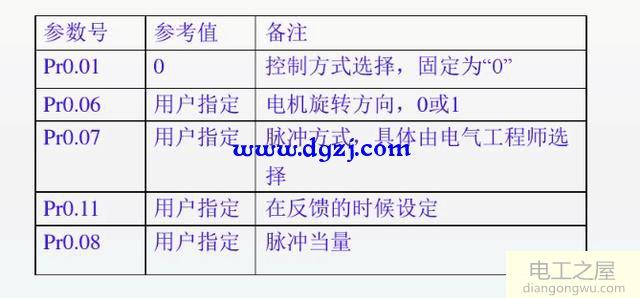

调整位置控制参数

有关参数设置，朋友可以参考伺服的综合手册。

2：速度控制模式，此模式使用较少，此模式下伺服控制器的功能与变频器相同，可以通过模拟来控制伺服器的运行速度。硬件接线图如下图所示。

伺服控制器如何接线及怎样调试参数

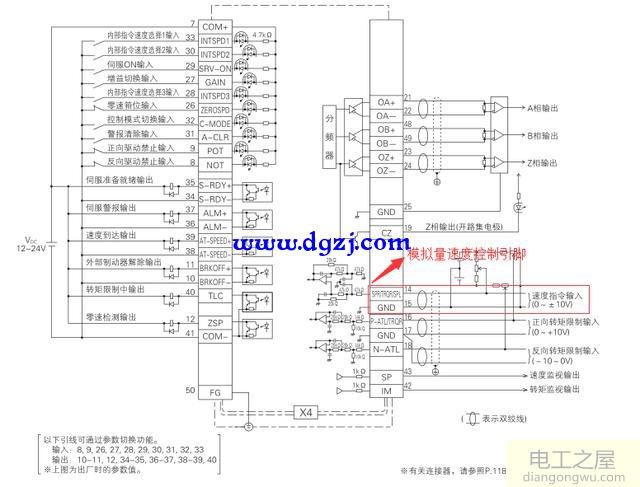

速度控制接线图

在此控制模式下（引脚7应该连接到12?24v，引脚41和引脚29应该短路到0v。）0?10v电压可以连接到14。设置相关参数后，引脚15可以通过将电压从0v更改为10v来控制电动机的驱动速度。需要注意的一件事是，您可以将电压更改为0v以停止电动机。通常情况下，模拟量并不完全为零，因此您可以控制引脚26，并打开引脚26来停止伺服。要使用此功能，您需要设置Pr315，将该值更改为1，然后将其保存到驱动器中。

伺服控制器如何接线及怎样调试参数

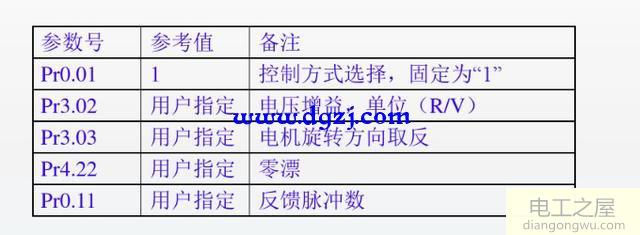

速度控制模式参数设置

这些参数的设置方法应根据您朋友的特定用途来设置，您的朋友可以参考用户手册。上面有更详细的参数说明。

3：转矩控制模式，编辑器中有一篇专门的文章介绍了转矩的使用，因此在这里，编辑器将接线图和伺服调试参数图保持简单，以供小伙伴参考。见具体用法。使用小编的谈话文章。

伺服控制器如何接线及怎样调试参数

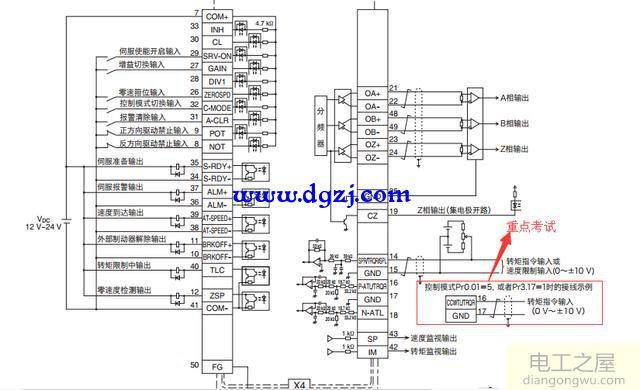

转矩控制接线图

伺服控制器如何接线及怎样调试参数

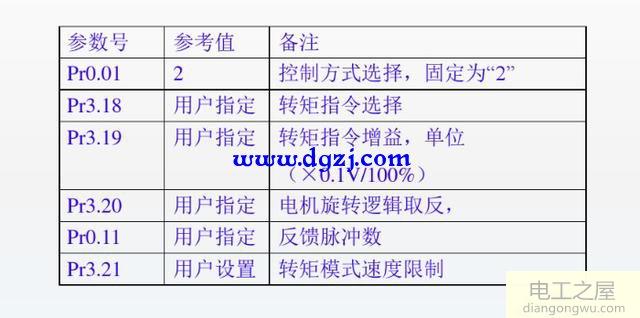

转矩控制模式的参数设置
