电动机的热保护通常称为过载保护，是通过对热继电器或断路器的长期保护来实现的。

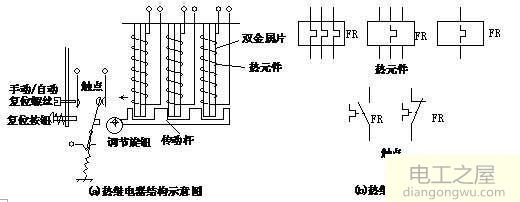

热继电器通过将双金属件和热敏元件连接到两个端子来实现。我们根据电动机的额定电流设置热继电器的工作电流。热继电器加热元件产生热量，加热双金属板，并根据运动曲线在一定时间后起到切断保护电路的作用。热继电器的双金属片由两个具有不同热膨胀系数的金属片组成。由于膨胀系数不同，金属板会弯曲。触点与驱动杆分离，从而阻塞了交流接触器线圈。释放交流接触器，断开主电路。

电动机热保护是怎么实现的

一些低功率电机未配备热继电器，并且断路器被用作热保护。

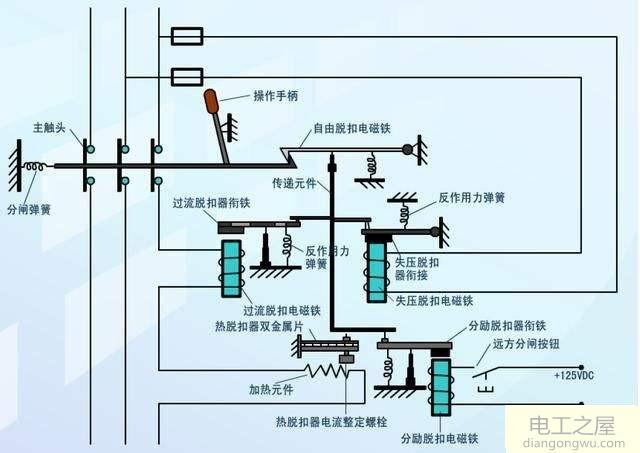

热电断路器的工作原理类似于热继电器的原理，但是分断是断路器切断电源的主要触点，其工作时间与电流-时间曲线相对应。

电子断路器也被称为热保护，但实际上被称为长延时保护。电子断路器没有热组件，但是电流值是由具有内部电阻的电流互感器感应和传输的。根据我们设定的CPU保护操作时间。

还有一些智能启动设备，例如具有自保护功能的变频器软启动，它在内部收集电动机的电流并通过一个固定值对其进行保护。它们是电子的，没有热敏元件。

电动机热保护是怎么实现的

激活热保护元件后会有一定的恢复时间。当温度下降时，双金属可以恢复，然后在去除缺陷之前将其关闭。电子保护元件不需要冷却。

热保护组件应注意一次电路端子，导线鼻和端子应紧密连接，导线应符合额定电流的要求。否则，接触电阻和细电线也可能使您脱下脚，因此每个人都应多加注意。
