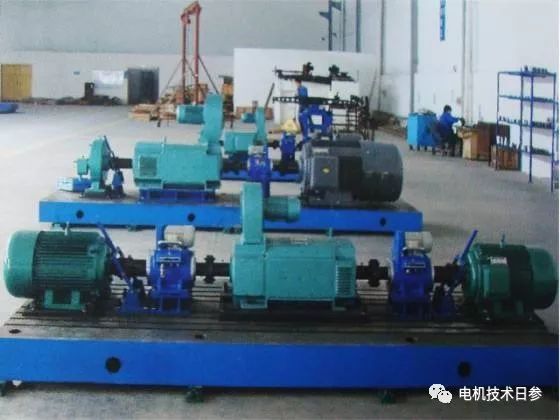

三相异步电动机检验试验中重要的项目之一是短路试验，俗称堵转试验。堵转试验时，应保证转子的静态，堵转电流较大，因此必须严格控制堵转时间和堵转电压；对于设备能力不足的电机企业或修理单位，不能以标准化的方式进行堵转试验。

额定电流下堵转电压的选择

堵转试验的目的是测量额定电压下的堵转电流IK、堵转转矩TK和堵转损耗PK，同时测量堵转电流、堵转转矩、堵转输入功率与输入电压的关系曲线，即堵转特性曲线。通过对堵转电流和三相平衡的分析，可以反映电机定转子绕组和磁路的合理性和一些质量问题。

检查试验时，根据型式试验结果确定相对固定电压下的试验。380V电机电压为100V，220V电机电压为60 V，该电压下电机堵转电流基本等于额定电流。主要检查电机转子的质量状况。对于不同规格的电机，额定电流对应的堵转电压是不一样的(Ms以后会和你分享)，但为了便于批量测试，采用了统一的电压。

出厂试验数据与电机主要性能数据的关系

这里所说的出厂数据是指空载电流、空载输入功率(简称空载损耗)、堵转电流和堵转输入功率(简称堵转损耗)。它们与电机几个主要性能参数之间的理论定性关系如下。

(1)空载电流大时，功率因数低。

(2)空载损耗大，效率低。

(3)堵转电流大，额定电压下堵转电流可能超过考核标准；但如果堵转电流小，额定电压下的堵转转矩可能达不到标准要求，因为堵转转矩与堵转电流成正比。

(4)堵转损失大，效率低；但如果堵转损失小，大扭矩可能达不到标准要求，因为大扭矩与堵转损失成正比。

对于出厂检验数据，有的厂家采用合格区法，会根据产品技术条件和型式试验结果确定；一些电机制造商使用基于型式试验结果的上下偏差法。两种方法各有优势，目前广泛采用的是上下偏差法。电机测试数据的交叉校验关系比较复杂，非专业人员无法准确分析判断电机性能的综合符合性。因此，在检查和测试时，应严格按照评估标准进行判断，尤其是出厂评估数据的合理性尤为重要。
