绕组的选择基于电机本身的功率和具体的工作条件。小型电机更容易使用分散的线组，而大型电机，尤其是高压电机，更容易形成绕组。

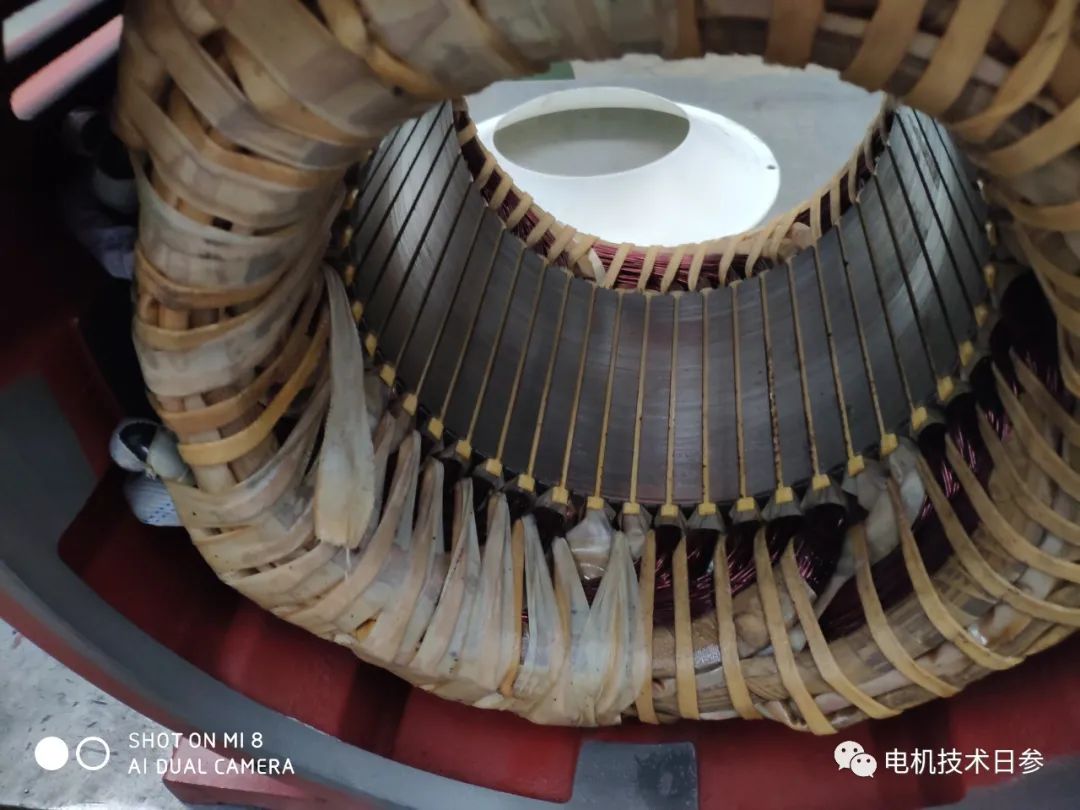

相比之下，对应于分散嵌入式绕组的槽形可以具有相对较大的形状自由度，并且槽形可以以有利于电磁性能的方式设计。从线圈制造的角度来看，只要有一个简单的绕线模具，就可以制造出绕线，尤其是全自动绕线设备的投入，也让工作更快更完善，尤其是线圈尺寸和线圈匝数的调整可以不受限制，有利于设计的优化和改进，比如在同一冲片上设计大小槽和特殊槽。

对于成型线圈来说，线形和槽形的选择有一定的局限性，制造过程中涉及的工艺和工装模具相对较多。但是，对于大型和高压电机，也必须使用模制线圈，尤其是高压电机。除了电磁线绝缘结构的特殊性外，线圈的外绝缘结构也注定了选择成型线圈的必要性。

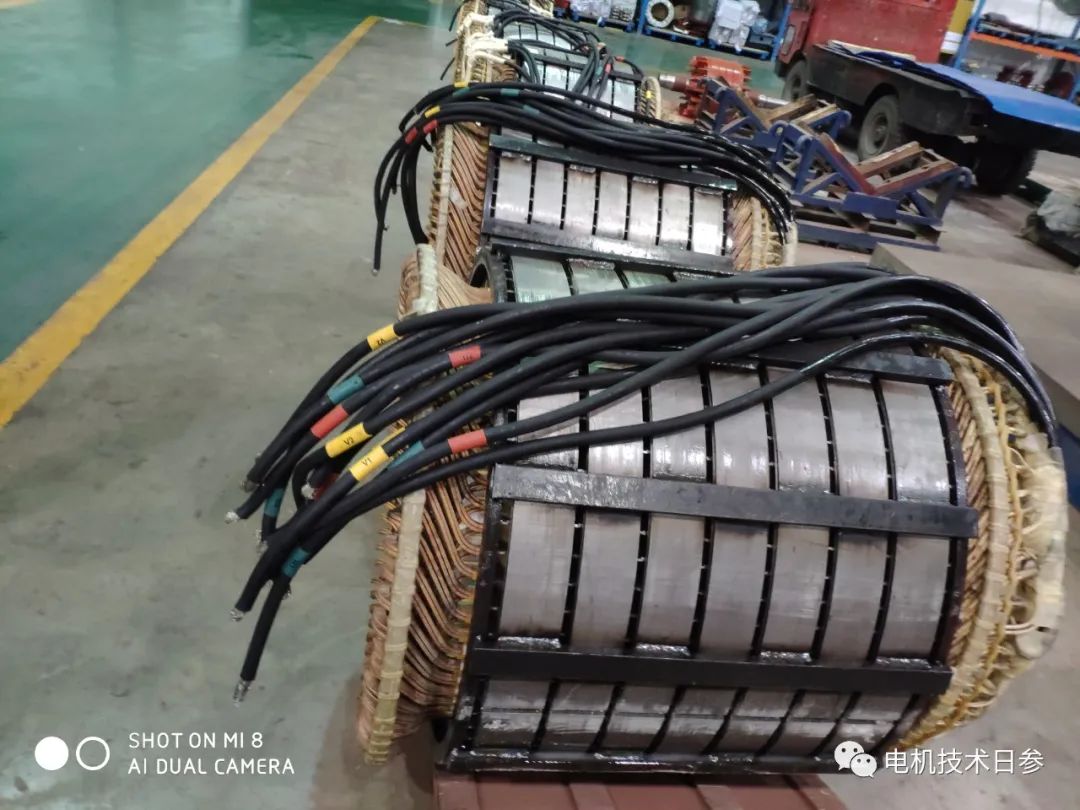

对于低压大功率电机，包括一些规格稍大的低压绕线电机转子，也将采用成型线圈，根据电机功率的不同和相应的工况，可采用漆包电磁扁线或包丝扁线。使用这种电磁线的电机绕组，单根电磁线的导电截面较大，使得单个线圈的匝数较少，绕组匝间故障的概率变小。从线圈分布的物理空间分析，成型线圈的一致性更好，物理分布会相对规律，绕组的对称性和通风散热条件也会更好。特别是对于成型绕组的转子，线圈自然成为良好的内部风扇，有助于提高电机的温升水平。

从绕组的机械特性分析，模压绕组转子的机械抗冲击能力较好，尤其是超速工况，可有效避免甩包故障的发生。

以上非官方内容仅代表个人观点。
