三相电动机绕组的电阻应该是多大(三相电机直流电阻标准)

我的朋友M从事电机检查和测试。他跟女士谈了一件事：他们单位的电磁线通过了抽检，但在绕组半成品的检验过程中，发现一批电机的定子电阻明显超差。经进一步核实，发现电磁线质量为3354，电磁线材质不符合要求。后，所有定子被拆开，电磁线被退回。应朋友要求，女士参与整理了三相异步电动机DC电阻检测的一些基础知识，与大家分享。

DC电阻是电机绕组的一个重要参数。它与电机绕组的设计方案、所用电磁线的材料、环境温度等诸多因素有关。在电机检验试验和型式试验过程中，DC电阻检测是必不可少的项目。对于标准化生产的电机企业，在电机绕组铁芯浸漆前会进行DC电阻检测，可以防止不合格产品进入后续生产环节。

测量DC电阻也是电机测试的重要组成部分。通过对实测电阻值的分析，可以初步判断被测电机绕组的匝数、线径、并联绕组数、连接方式、连接质量是否符合要求，绕组间是否存在严重短路故障。绕组的DC电阻应参与电机损耗和温升的计算，直接影响电机的性能评价。因此，绕组DC电阻的测试应选择精度较高的测试仪器，测试数据应具有较高的精度。

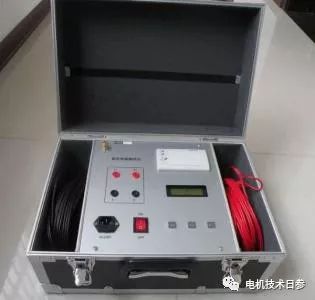

在电机试验中测量绕组的DC电阻时，使用DC电阻测量仪(如电阻测试仪、DC电桥等。)一般用于直接测量，有时使用电压和电流方法(一般不使用)。

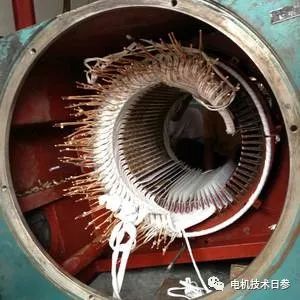

三相交流异步电机和同步电机的定子和三相绕线电机的转子都有三相对称绕组。在国家电机标准中，规定了这些绕组的DC电阻的测量方法。测量时，应测量被测绕组的温度。如果电机实际上是冷的，环境温度可以用来修改温度。进行型式试验或其他要求结果准确的试验时，每相电阻或每线电阻测量3次，然后取3次的平均值作为测量结果。

直接测量相位电阻

当电机定子或转子三相绕组各相的头尾全部引出，或三相绕组在电机内已接成星形(Y形)，但中性线(星点)也引出时，可单独测量各相的DC电阻。

测量线路电阻

当电机定转子的三相绕组在电机内部已经接成星形(Y)或三角形(Delta)时，只能测量每两根外导线的电阻(即线电阻)，然后通过公式换算出相应的相电阻。

如果绕组的相电阻为R相，线电阻为R线，则可以根据电阻的串并联原理计算线电阻。

将线路电阻转换为相位电阻。

电机绕组星形连接时，示意图如图1所示，R线=2R相。

电机绕组有角度时，示意图如图2所示，R线=2R相/3。

将线路电阻转换为相位电阻

由不同接线下的相电阻计算线路电阻的公式可以数学转换。

电机绕组星形连接时，示意图如图1所示，R相=0.5R线。

电机绕组成角度连接时，示意图如图2所示，R相=1.5R线。

不同温度下电阻值的转换

一般来说，金属导体的DC电阻与其温度有固定的关系。这种关系由以下公式表示：

R1=R2(K+t1)/(K+t2)………(1)

t1时：R13354型DC电阻();

r 2—— T2时的DC电阻();

K——常数(0时导体电阻温度系数的倒数，铜绕组K=235，铝绕组K=225)。

不同试验条件下的电阻标准

在类测试报告中
