三相电机星三角降压启动(电机降压启动接线图及电机降压启动接线方法)

电动机降压启动接线图和电动机降压启动接线方法

常见的降压启动方法：定子串联电阻降压启动，电抗降压启动，Y /Δ启动控制电路，延边三角洲启动，软启动和自耦变压器降压启动。

1.自动开始减压

自动耦合减压启动是笼型感应电动机（也称为异步电动机）的启动方法之一。它具有电路结构紧凑，不受电动机绕组连接方式限制的优点，并且可以根据允许的起动电流和所需的起动转矩选择各种变压器电压抽头，从而使其适用于大容量的电动机。

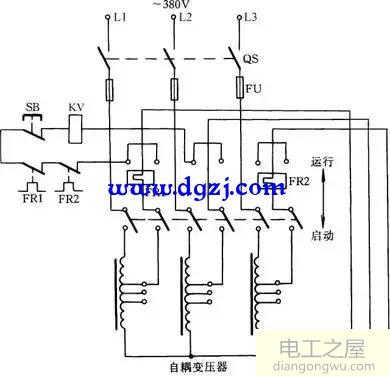

工作原理如图所示。在启动电动机时，将刀架推到起始位置，此时，三相交流电源通过自耦变压器连接到电动机。启动完成后，将手柄拉到操作位置以切断自耦变压器，将电动机直接连接到三相电源，电动机便会正常运行。此时，拉入线圈KV通电并被拉动，刀柄通过互锁机构保持在操作位置。停止时，只需按SB按钮。

自耦变压器的次级侧有多个抽头，可以输出不同的电压。通常，自耦变压器的次级电压是初级电压的40％，65％，80％等，可以根据启动转矩进行选择。

2，Y-△开始降压

Y-△减速运动的特点是该方法简单且经济。起动电流是直接起动的1/3，因此仅适用于在空载或轻载条件下起动电动机。

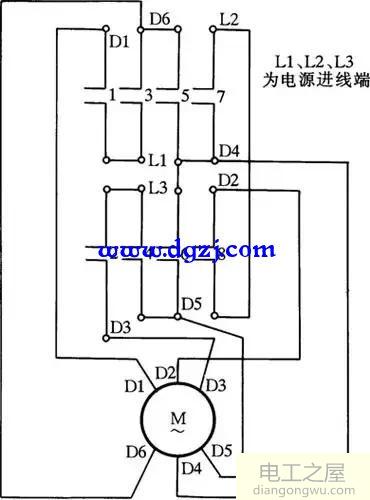

图2显示了QX1手动Y-△启动器的接线图。在图中，L1，L2，L3连接到三相电源，D1，D2，D3，D4，D5，D6连接到电动机。将手柄拉到“ 0”位置会断开所有8个触点的连接，并且在断电后电机将不会运行。当将手柄拉到“ Y”位置时，触点1、2、5、6和8闭合，3、4、7触点断开，电动机定子绕组连接到Y形阶梯上。开始。电机转速上升到一定值时。

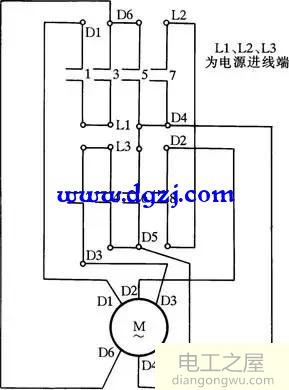

将手柄拉到“△”位置。此时，触点1、2、3、4、7、8接通，触点5和6关断。电机定子绕组保持△形并正常工作。

3.定子串联电阻

启动定子绕组串联电阻控制

电动机启动时，电阻器串联连接到电动机定子绕组。由于电阻两端的电压降，施加到电机绕组的电压低于电源电压。将其短路以使电动机在额定电压以下运行即可达到安全启动的目的。

4.无源串联电阻

手动串联电阻启动控制

如果三相交流电动机的铭牌上标有额定电压220/380V（△/Y）的接线方法，则Y-△方法不能用于降压启动，可以使用此方法启动串联电阻或电抗器方法。

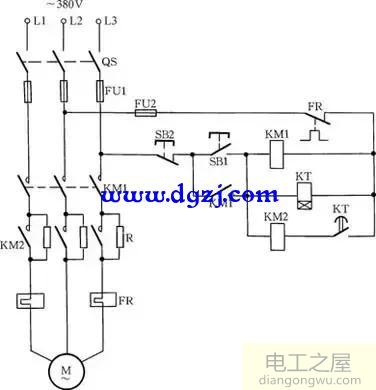

接线如图所示。当需要启动电动机时，请按开关按钮SB1以启动电动机串联电阻。电机转速达到额定转速后，再次按SB3，电机电源将变为大电压电源，电机将正常运行。

5.汽车变压器

自动变压器手动启动控制

自动变压器的手动启动控制电路如图8所示。启动电动机时，按SB1按钮即可通电并闭合KM1接触器，然后电动机通过自耦变压器启动。电动机启动后，按一下SB3按钮可使电动机进入正常的全电压运行状态。

6，Y-△开始转换

笼式电动机Y-△转换启动控制

接线如图所示。启动电动机时，首先合上开关QS，然后按SB1按钮，接触器KM1将会上电，并且接触器将自锁。 Y形起动接触器KM3线圈和时间继电器KT线圈连续通电，KM3常开主触点接通，并且电动机通过Y形起动连接。同时，常闭辅助触点KM3断开，三角型工作接触器KM2的线圈断开。在时间继电器延迟了一定时间后（可以根据启动时的电动机容量和负载条件来调整时间继电器），时间继电器KT正常断开延迟，而常开延迟闭合触点KM3将电源断开。 KM2线圈断电，通电后，触点自动锁定，电机连接成三角形。同时，KM2常闭辅助触点的连接断开，这将切断KT和KM3线圈的电源。

图中的热继电器FR与电动机的1相绕组串联连接，并且设定电流必须为电动机的相电流的额定值。在三角形连接方法中，根据上述方法连接热继电器，因此更加稳定。
