单相电机运行电容起什么作用(单相电机电容接线图)

单相电动机的基本结构

三相电动机具有三组线圈，并且在连接到三相交流电源时会产生旋转磁场。旋转磁场切断转子绕组并在转子绕组中感应出电流，然后转子从磁场中接收电磁力并旋转。

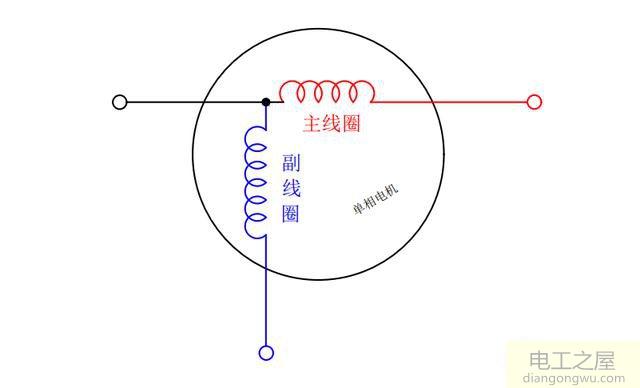

单相电动机不同于三相电动机。单相电动机只有两个线圈：主线圈和次级线圈。当主线圈和辅助线圈同时被单相供电时，产生的磁场和转子所受的力是相等的并且是静态的。为了旋转由主线圈和辅助线圈产生的磁场，必须将具有不同相序的交流电输送到主线圈和辅助线圈。

电容器相移

但是单相交流电动机仅具有单相功率，如何才能简单，经济地获得两个不同相的交流功率？此时，需要电容器来实现相移。即，电容器与次级线圈的电源串联连接。

在这种情况下，下图中的曲线a表示主线圈电流的AC波形，曲线b表示次级线圈的电流波形。

如上图所示，电流a在时间1达到大值，电流b为0。然后，电流a在时间2减小到零，电流b上升到大值。电流a在相反的方向上变为大值，电流b减小为零

.

两个交流电流a和b依次达到其大电流，并且它们之间的相位差为1/4周期，因此产生的磁场也依次达到其大值。这样，主线圈的磁场推动转子，辅助线圈的磁场推动转子，转子旋转。

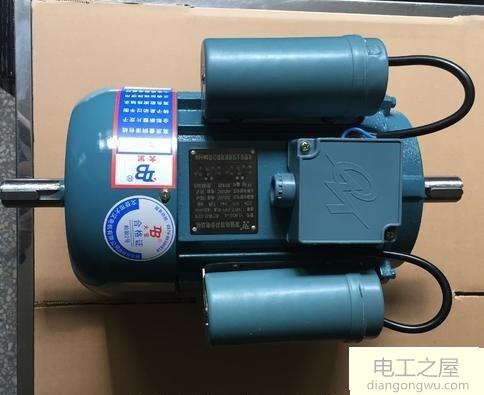

大功率单相电动机

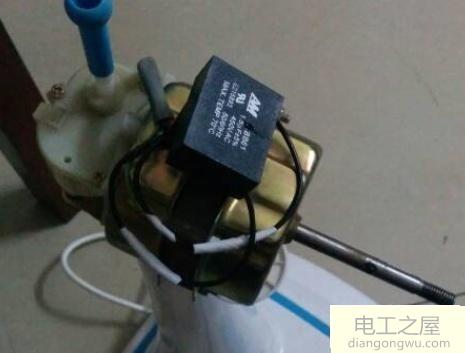

对于低功率单相电动机，功率较小，负载较小，因此不需要很大的启动扭矩（例如电风扇）。因此，只有小型电容器可以同时启动和运行。

但是，对于工业大功率单相电动机，启动转矩很低，因此您只需要同时使用一个电容器即可启动和运行。另外，负载相对较重，因此容易使其难以启动。此时，必须将一个大电容器与驱动电容器并联以增加启动转矩，该电容器称为“启动电容器”。

您的一些朋友可能想知道。如何连接一个大电容器以启动和运行？

如果连接的电容器的容量太大，则可能会增加转矩，但可能会导致单相电动机严重发热，并烧毁电动机。因此，大功率单相电动机是离心开关。离心开关的功能是在电动机速度达到一定水平时断开启动电容器，以防止因电流过大和绕组过热而烧毁。

单相电动机电容器接线的物理图片

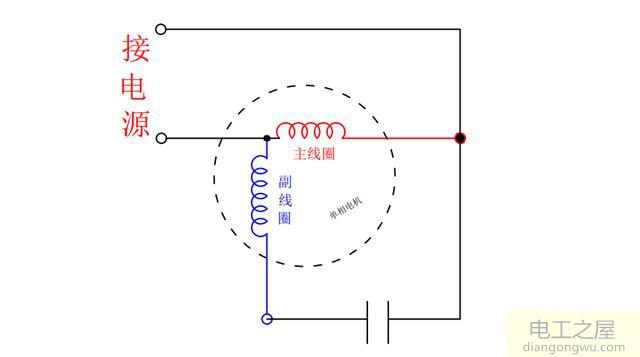

在对低功率单相电动机进行接线时，首先将主线圈和辅助线圈分开，主线圈的电阻小，而辅助线圈的电阻第二。然后将零火线连接到主线圈的两端，然后将电容器的一端连接到次级线圈的一端，并将电容器的另一端连接到火线或零线。如图所示：

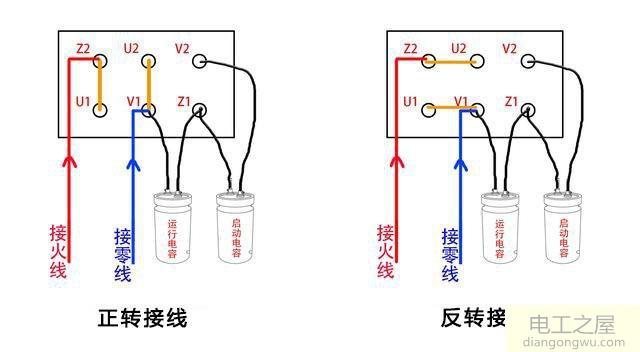

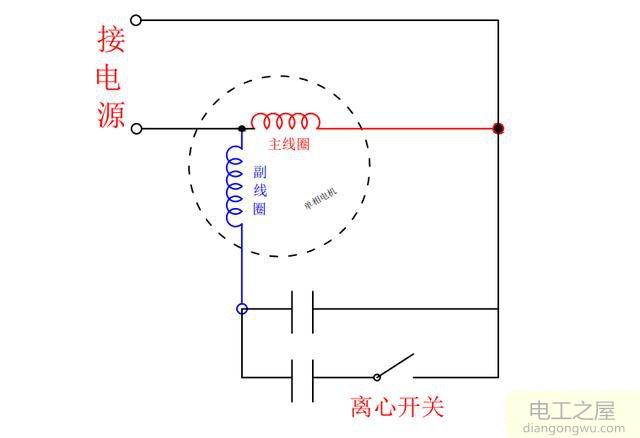

用于连接大功率（双值电容器）单相电动机。起动电容器与离心开关V1和V2串联连接，并与运行电容器并联，后一端与辅助线圈相连，另一端与中性点相连。

电容器选择

电容器尺寸的选择对于单相电动机的正常运行非常重要。选择太小的电容器会使电动机难以启动，甚至无法启动。如果选择太大的电容器，即使启动转矩比较大，电动机温度也可能升高甚至烧毁电动机。

选择电容器时，请注意以下几点：

电容器耐压值大于电源电压的1.5倍，通常可以选择400V或450V。

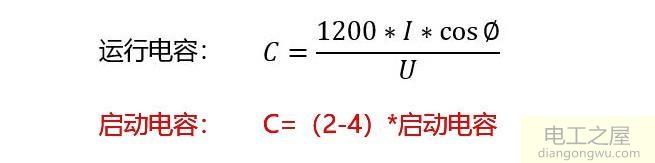

电容容量是根据以下公式计算的。

对于单相电动机，1kw的功率约为6A，对于单相电动机，功率因数相对较高，为0.95。

示例：假设您有一台1.5KW单相双值电容器电动机，您是否计算需要多少个启动电容器和工作电容器？
