现代电力电子技术对于传统产业的转型和高科技产业的创造都非常重要。特别是对于某些常用的电力电子模块和组件，必须掌握它们，因为它们是电动机保护电器和软启动电路的基础。

（1）双臂整流器模块

功率电子整流器模块是在并联或串联连接数百安培的整流电流IT（AV）和数千伏的耐压后，将高功率整流二极管封装在一个盒子中的产品。

（a）

（b）

（c）

（d）

图3-1-1双臂整流器模块

通用的双臂整流器模块如图3-1-1所示。图3-1-1（a）是双臂串联模块，图3-1-1（b）是双臂负并联模块，图3-1-1（c）是双臂正模块。并行模块图3-1-1（d）是外观尺寸图。在图3-1-1（d）中，“ +”表示将“ +”螺钉用作端子。 3×M5×12表示三个端子的螺钉直径为5mm，长度为12mm，双臂整流管通过这三个端子与外部电路连接，以实现各种电力电子技术功能。

双臂整流管模块有几种型号，其参数如表3-1-1所示。

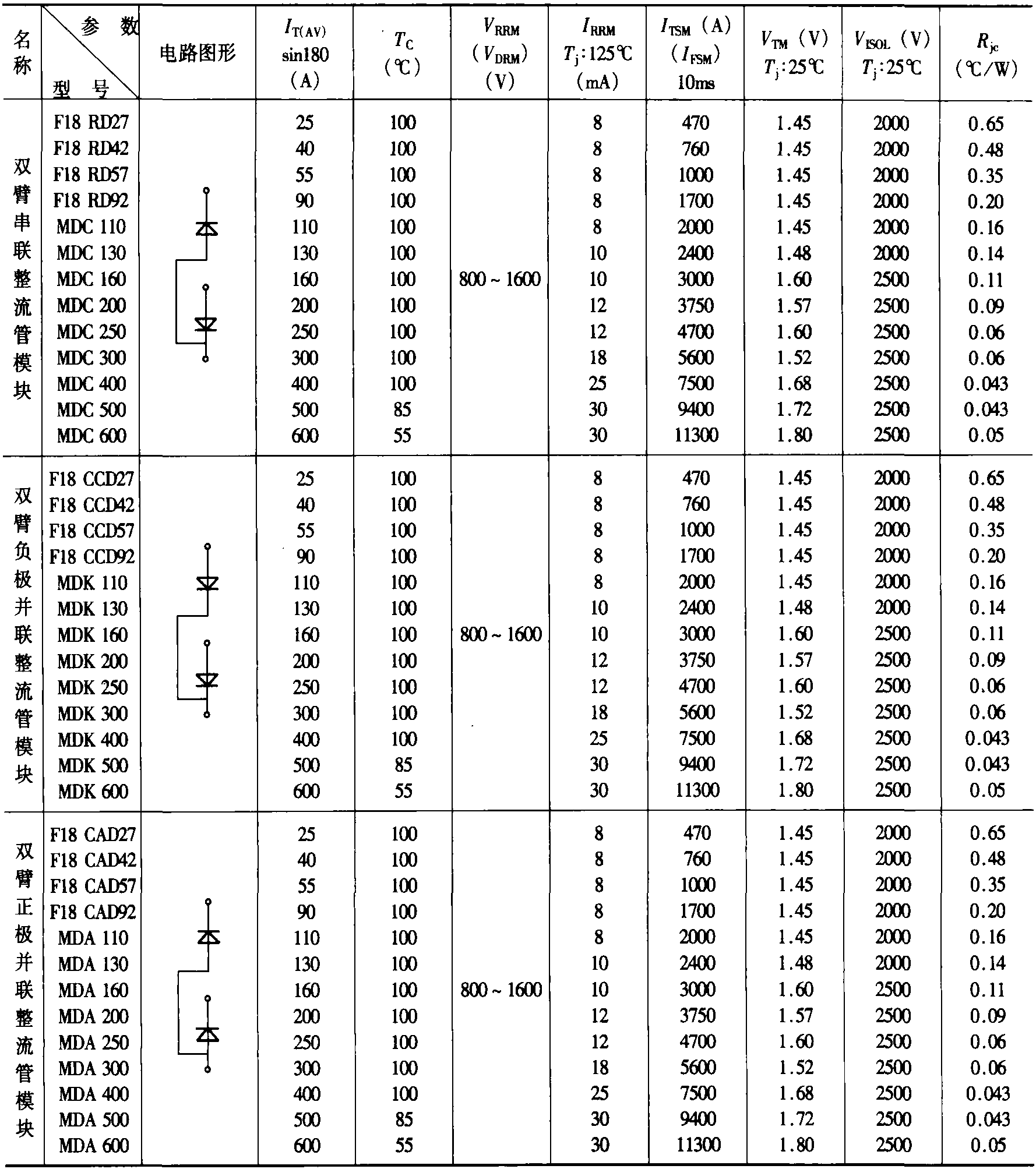

表3-1-1双臂整流器模块参数

有关模块的应用示例的接线方法，请参见《电动机电子保护器与软起动器应用指南》（机械行业报纸）。

（2）双臂晶闸管模块

两个大功率晶闸管（几百安培的额定电流）并联或串联在一起，形成桥电路的“双臂”，这种新型器件称为双臂晶闸管模块。

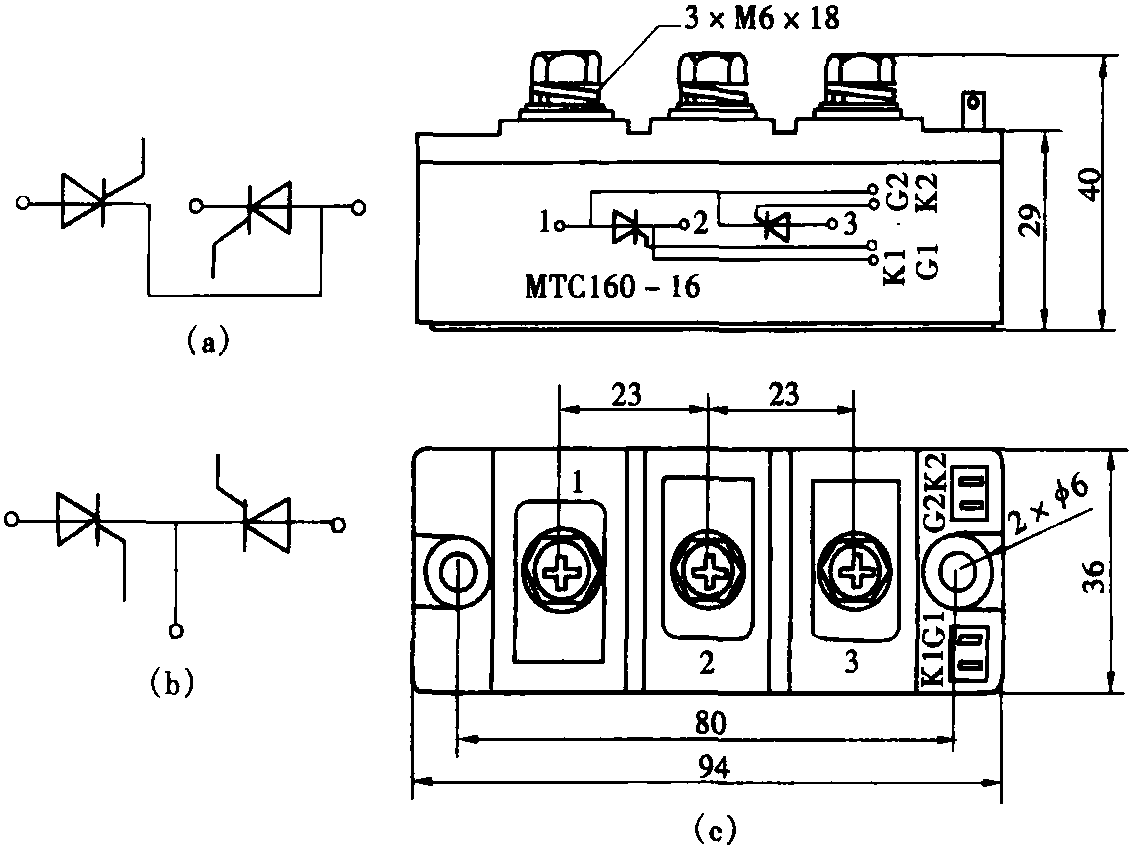

典型的双向晶闸管模块有两种类型，串行和并行，如图3-1-2所示。图3-1-2（a）是双臂串联晶闸管模块，图3-1-2（b）是双臂负并联晶闸管模块，图3-1-2（c）是概览。有关尺寸图，请参阅参数表3-1-2。

图3-1-2双臂晶闸管模块

表3-1-2双臂晶闸管模块参数
