电动机自耦降压启动柜变压器接线图(星三角降压启动电路图)

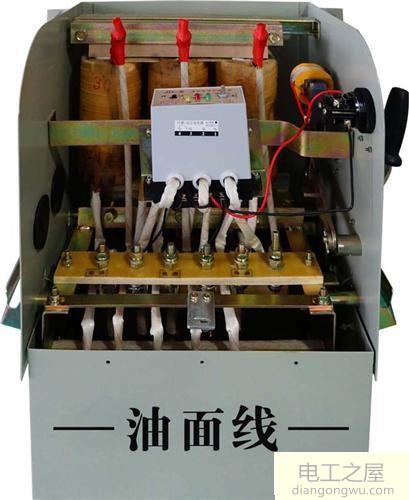

Buck启动器广泛用于生产中。而且申请时间很长。 1970年代在我们的农村加工厂中使用了它。油浸知识是自耦变压器降压启动器。当这种启动器启动时，首先将启动器手柄向内推，等待几秒钟（约5-8秒），以使电动机加速，然后将手柄向后拉。停止时，只需按一下停止按钮，启动手柄将返回到中间停止位置。如下所示：

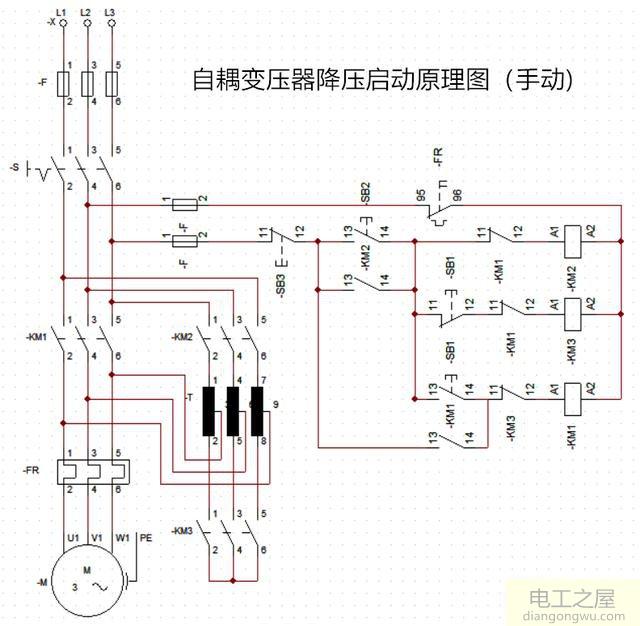

随着技术水平的不断提高，接触器和定时器的应用已变得广泛。这种启动器也已升级。操作员更安全，设备得到很好的保护。控制柜就像被摄对象提供的图片一样。尽管所有方面都得到了很好的改善。但是，控制电路比以前更加复杂。更高的要求也适用于专业维护人员。下面，我们将绘制与自动变压器的手动启动连接的接触器的示意图。我做了一个模拟测试。如下所示：

开始增强

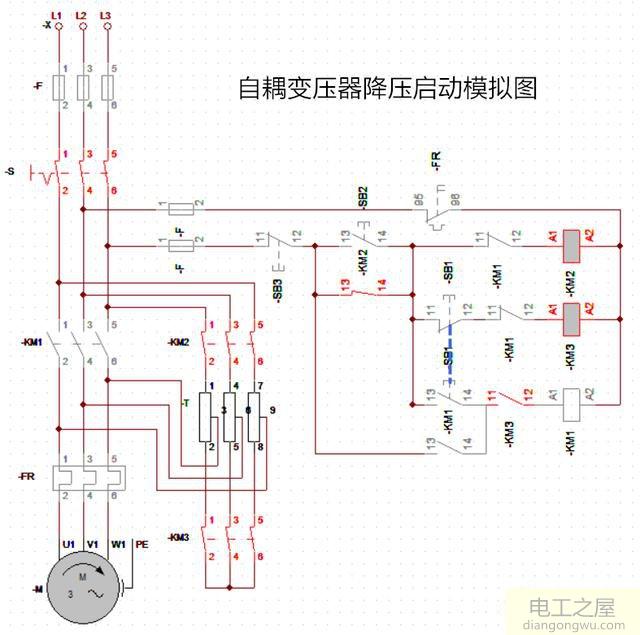

当断路器合上并且按下启动按钮SB2时，电流分为两种方式。通过KM1常闭辅助触点，接触器KM2线圈和热继电器常闭触点的一种方式形成一个回路。接触器KM2闭合。 KM2常开辅助触点闭合，形成自锁。主触点已关闭。另一种方式是通过开关按钮SB1的常闭触点，接触器KM1的常闭辅助触点，接触器KM3的线圈以及热继电器的常闭触点。接触器KM3闭合。 KM3常闭触点断开。主触点已关闭。此时，主回路中的电动机通过自耦变压器的中心抽头供电。开始降压启动。如下所示：

切换到大压力操作

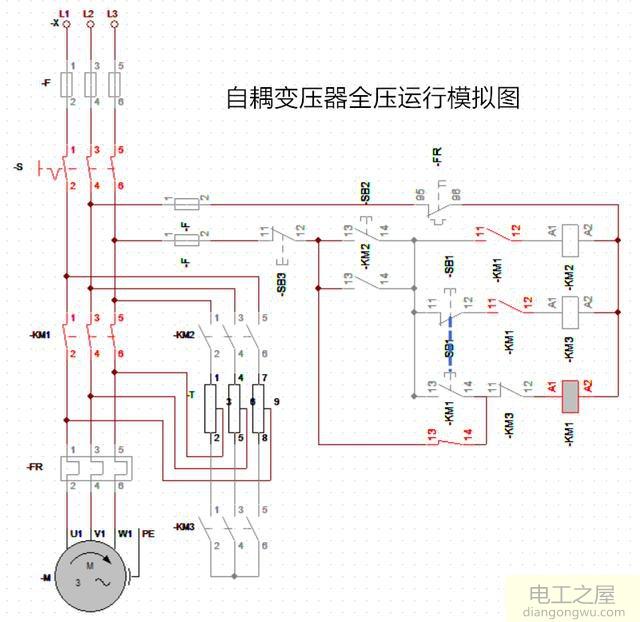

当电动机速度达到额定速度的70％至80％（约5至7秒）时。按下开关按钮SB1。此时，SB1的常闭触点断开，触点KM3的线圈断电。主触点和常闭辅助触点同时复位。 SB1的常开触点闭合，电流流经KM3的常闭辅助触点，接触器KM1的线圈和热继电器的常闭触点形成环路。接触器KM1闭合。常开的辅助触点被拉动以形成自锁。此时，KM1的常闭辅助触点断开，KM2线圈的电源被切断。主触点和常开辅助触点被复位。

关于电机自动耦合降压启动特性的注意事项

电动机自耦降压电路适用于三相鼠笼式异步电动机的所有连接。

自动变压器的功率应等于电动机的功率。如果小于电动机的功率，则自耦变压器会加热绝缘子，并会因启动电流大而烧毁绕组。

根据电路图检查接线，并逐步检查接线编号。避免接线错误和接线遗漏。

由于启动电流很大，因此必须仔细检查主电路端子接线的压接是否紧密，并且没有虚连接。

空载测试，拆下热继电器FR与电机端子之间的连接线，然后打开电源。测试并测试电路的可靠性。

在通过电动机测试进行空载测试之后没有问题。恢复电动机的接线。在使用电动机进行测试时，请注意启动和运行之间的切换过程，请注意电动机的声音和电流的变化，是否难以启动电动机，或者是否存在异常情况。立即停止并处理任何异常情况。

重新启动时，自动耦合降压启动电路不能经常工作。如果启动失败，则第二个启动间隔至少应间隔4分钟。例如，连续两次启动60秒后，您需要关闭电源4个小时才能恢复操作。这是为了防止自耦变压器绕组中的启动电流由于热量而损坏自耦变压器的绝缘。

一般故障和处理方法1.故障现象：带负载启动时，电动机异常振铃，速度低，无法接近额定速度，并且在切换操作时会产生较大的浪涌电流。

处理方法：计时声音异常，速度低，接近额定速度，表示电动机难以启动。通常，这是由于自耦变压器抽头选择不当引起的。低压驱动大负载，电动机绕组中的启动转矩小。在这种情况下，请确保自动变压器上的抽头位于正确的位置。将选项卡更改为80％位置后重试并解决问题。

2.故障现象：当电动机从启动过渡到运行时，仍然会有较大的浪涌电流甚至跳闸。

处理方法：之所以发生，是因为电动机启动和运行之间的切换时间很短。如果电动机的启动电流太短，则电动机的启动电流不会减小，并且速度会切换到额定速度，大电压运行状态。此时，您只需要调整启动时间并延长启动时间即可消除错误。

3.根据电路故障维护方法，可以处理其他现有故障。
