相关高低速档电动机的接线方法，高低速档是根据更改电动机的极多数做到三相电机调速的目地，单速电机归属于异步电机变极变速，根据更改电机定子绕阻的联接方式 ，更改电机定子电磁振荡磁场多数，进而更改电机的转速比。
高低速档电动机的接线方法

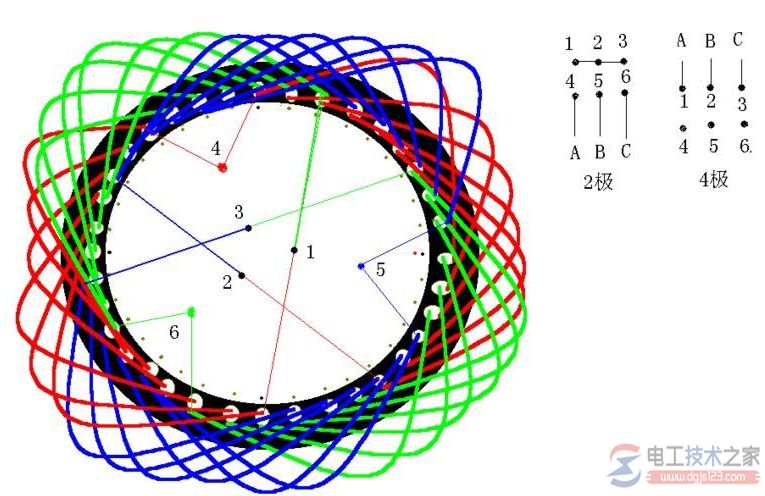

接线方法以下：
左图：低速档时，下图：髙速时
高低速档是根据更改电动机的极多数做到三相电机调速的目地。
低速档时运作KM1吸合，这时电动机为四极电机，转速比在1500上下。
髙速时，KM2，KM3另外吸合，电动机为2极电动机，转速比成在3000转上下。
单速电机归属于异步电机变极变速，是根据更改电机定子绕阻的联接方式 做到更改电机定子电磁振荡磁场多数，进而更改电机的转速比。
依据公式计算；n1=60f/p得知异步电机的同歩转速比与磁场多数反比，磁场多数增加一倍，同歩转速比n1降低至原转速比的一半，电机额定值转速比n也将降低类似一半，因此更改磁场多数能够 做到更改电机转速比的目地。
这类变速方式 是有级的，不可以光滑变速，并且只适用鼠笼式电机。

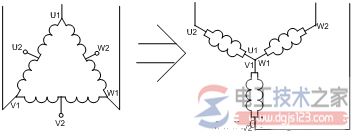

此图详细介绍的是普遍的单绕阻单速电机，传动比相当于磁场倍率比，如2极/4极、四级/8极，从电机定子绕阻△接线方法变成YY接线方法，磁场多数从p＝2变成p=1。∴传动比＝2/1＝2。
