三相异步电机出厂铭牌上各数据信息的实际意义

三相异步电机出厂铭牌上各数据信息的实际意义

电机出厂铭牌上纪录着电机特点的关键主要参数含意，三相异步电机出厂铭牌型号规格主要参数各自意味着啥意思，要恰当应用电机，务必需看懂出厂铭牌，电焊工天地我为大伙儿共享三相异步电机出厂铭牌型号规格主要参数含意，一起来掌握下。

以Y132M-4型电机为例子，来表明出厂铭牌上每个数据信息的实际意义。

三相异步电机
型号规格Y132M—4	输出功率7.8kW	頻率50Hz
工作电压220V	电流量75.4a	接线方法
转速比1 440 r/min	阻燃等级B	工作方式持续
X年X月XXX序号		XX 电机厂

除此之外，它的关键技术性数据信息也有：功率因素0.85，高效率87%。

1、型号规格

为了更好地融入不一样主要用途和不一样办公环境的必须，电机做成不一样的系列产品，每个系列产品用各种各样

型号规格表明。

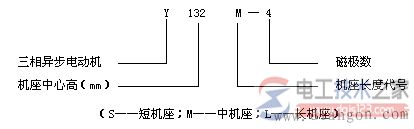

型号规格表明，比如

除此之外，它的关键技术性数据信息也有：功率因素0.85，高效率87%。

1、型号规格

为了更好地融入不一样主要用途和不一样办公环境的必须，电机做成不一样的系列产品，每个系列产品用各种各样

型号规格表明。

型号规格表明，比如

异步电机的产品名字编号以及中国汉字实际意义摘抄于表2中。

中小型Y，Y－L系列产品笼型异步电机是替代JO系列产品的新品，封闭式自扇冷式。Y系列产品电机定子绕阻为铜心线，Y—L系列产品为铝钱。电机输出功率是0.55~90kW。一样输出功率的电机，Y系列产品比系列产品体型小，重量较轻，高效率。

2、接线方法

它是特定子三相绕阻的接线方法。一般笼型电机的接线端子中有六根变压器接地线，标着，在其中：

是相绕阻的两边(旧型号是)；

是第二相绕阻的两边(旧型号是)；

是第三相绕阻的两边(旧型号是)。

假如各自为三相绕阻的首端(头)，则是相对的尾端(尾)。

这六个变压器接地线端在插线以前，相互之间务必恰当联接。联接方式 有星型(Y)联接和三角形()联接二种(图1)。一般三相异步电机自5kW下列者，组合成星型；自4kW以上者，组合成三角形。

图1 电机定子绕阻的星型联接和三角形联接

3. 工作电压

出厂铭牌上所标底工作电压值就是指电机在额定值运作时电机定子绕阻上需加的相电压值。一般要求电机的工作电压不可高过或小于额定电流的5%。

当工作电压高过额定电流时，磁通量将扩大(因)。若所施加工作电压较额定电流高于较多，这将使励磁电大大增加，电流量超过额定电压，使绕阻超温。另外，因为磁通量的扩大，铁损(与磁通量平方米正相关)也就扩大，使电机定子铁芯超温。

但普遍的是工作电压小于额定电流。这时候造成转速比降低，电流量提升。假如在载满或贴近载满的状况下，电流量的提升将超出额定电流，使绕阻超温，还务必留意，在小于额定电流下运作吋，和工作电压平方米正相关的较大 转距会明显地减少，这对电机的运作也是不好的。

三相异步电机的额定电流有220V，3000V及6000V等多种多样。现阶段4~100kW的三相异步电机早已设计方案为220V三角形接法。仅有功率大的异步电机才选用3000V和6000V。

4、电流量

出厂铭牌上所标底电流就是指电机在额定值运作时电机定子绕阻的线电流。

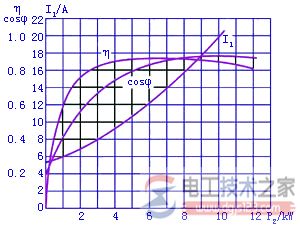

当电机满载时，电机转子转速比贴近于电磁振荡的转速比，彼此之间相对性转速比不大，因此电机转子电流量类似为零，这时候电机定子电流量基本上全为创建电磁振荡的励磁电。当功率扩大时，电机转子电流量和电机定子电流量都伴随着相对扩大，如图2中曲线图所显示。图2是一台10kW三相异步电机的工作中特点曲线图。

图2 三相异步电机的工作中特点曲线图

5、输出功率与高效率

出厂铭牌上所标底输出功率值就是指电机在额定值运作时轴上輸出的机械功率值。功率与输入功率不一，其误差相当于电机自身的耗损输出功率，包含铜损、铁损及机械设备耗损等。说白了高效率便是功率与输入功率的比率。

如果在Y132M—4型电机为例子：

输人输出功率

功率

高效率

一般笼型电机在额定值运作时的高效率约为72%~93%。曲线图如图2所显示，在大功率的75%上下时高效率大。

对持续运作的电机来讲，其大功率应取相当于或稍超过生产机械的输出功率。

6、功率因素

由于电机是电交流电流，电机定子相电压比相电压落后一个角，便是电机的功率因素。

三相异步电机的功率因素较低，在额定值时约为0.7~0.9，而在负载和满载时更低，满载时仅有0.2~0.3。因而，务必恰当挑选电机的容积，避免“大拉尔小轿车”，并务求减少满载的時间。

曲线图如图2所显示。

7、转速比

因为生产机械对转速比的规定不一样，必须生产制造不一样磁场数的异步电机，因而有不一样的转速比级别。常见的是四个极的()。

一般电机的转速比不少于500r/min。由于当输出功率一定时，电机的转速比愈低，则其规格愈大，价钱愈贵，并且高效率也较为低。因而就比不上选购一台髙速电机，再另装减速机来的划算。

8、阻燃等级

阻燃等级是按电机绕阻常用的绝缘层材料在应用时允许的極限溫度来等级分类的。说白了極限溫度，就是指电动机绝缘层构造中网络热点的大允许溫度。技术性数据信息见表3。

表3 电动机阻燃等级与極限溫度对应关系

9、工作方式

电机的工作方式分成8类，用英文字母各自表明。比如：

持续工作方式()；

短时间工作方式()，分10，30，60，90min 四种；

时断时续规律性工作方式()，其周期时间由一个额定值時间和一个停止时间构成，额定值時间与全部周期时间之比称之为负荷不断率，规范不断率要15%，25%，40%，60%几类，每一个周期时间为10min。
