电机中框架的职责是什么？

在任何组织中，不同的人会被赋予不同的角色，承担不同的责任，每个人的分工与合作会完善一个团队的功能与实力。在电机中，机架是一个重要的硬件部件。他的职责是什么？

从零件的数量和类型分析，电机是一种结构相对简单、电磁转换性好的机械设备。不同的电机会采用不同的机座，但机座在整个电机中的作用是什么？今天女士，我给大家简单介绍一下。今天的重点内容是发动机基础的分类和负荷。

不同电机上框架的功能

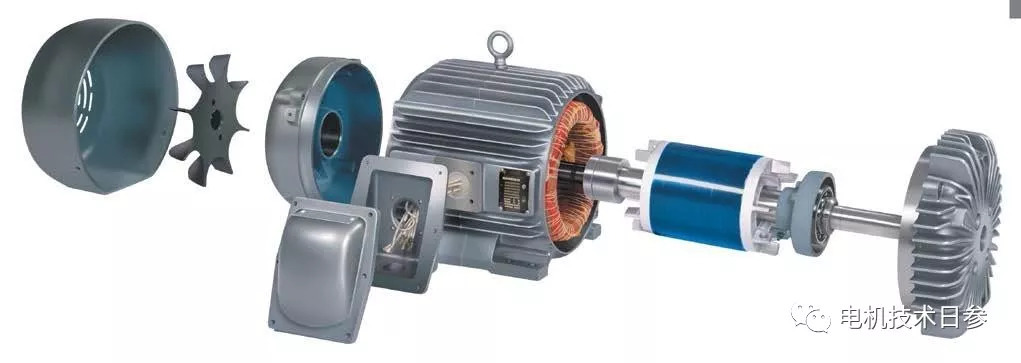

框架在交流电机和DC电机中的作用是不同的。交流电机的框架主要用作定子铁芯和绕组的机械支撑，并用于固定端盖或端盖。在某些情况下，还形成通风系统的气路或气室，甚至支撑冷却器、过滤器、消声器，但没有导磁率；一方面，直流电机的框架起着与上面类似的作用，另一方面，它的磁轭起着导磁的作用。然而，在交流电机和DC电机中，框架仍然起着保护作用。在某些情况下，发动机底座的表面必须承担散热任务。

框架的另一种分类方法

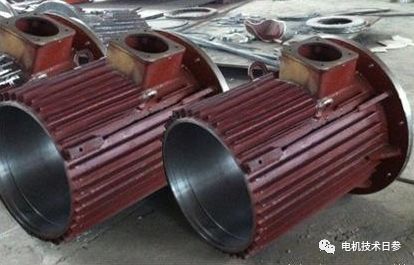

框架除了分铸焊、纵横、有脚和无脚之外，根据结构和外观的不同，还可以分为以下几种。

（1）整体式机座和分瓣式机座

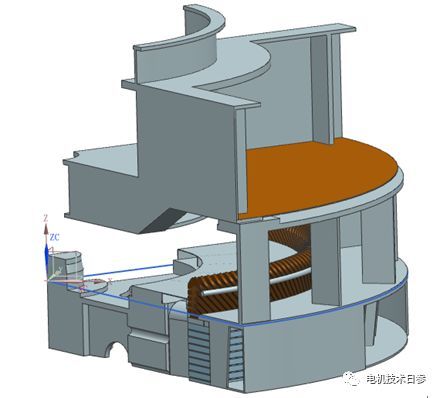

前者为圆形结构，刚性好，加工方便，一般用于运输条件允许的中小型电机和大型电机，后者将整个机架沿圆周分为上下两半(也称对开半)或几瓣，便于运输、安装和维护，一般用于需要方便安装和维护的大型电机或中小型电机。悬浮电机结构的框架是典型的半框架。

（2）整体机架式机座和组合机架式机座

前者机架是整体焊接的，所以机架加工和磁轭叠片比较简单，一般用于对定子尺寸要求不太严格的大型DC电机，后者机架是磁轭叠片后焊接的，中间轮辐板安装在磁轭铁芯内，所以机架尺寸小，刚性好，但磁轭叠片工艺要求较高，一般用于定子尺寸有限的大型DC电机。（仅用于直流电机）

（3）整块磁轭式机座和叠片磁轭式机座

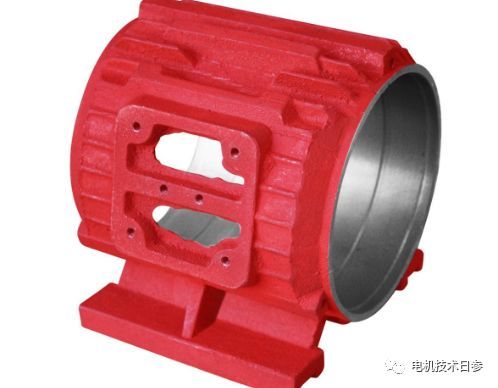

前轭为铸钢或厚钢板，与脚或框架铸造或焊接，主要用于一般中小型DC电机和大型DC电机，负载稳定，换向条件好；后者的磁轭由硅钢片或薄钢板层压固定，然后固定在框架上。它通常用于晶闸管供电或负载经常快速变化的DC电机，如轧钢主驱动电机及其发电机。（仅用于直流电机）

（4）圆形机座和多边形机座

前者为圆形，易于加工，用于通用交流/DC电机；后者是形状规则或不规则的多边形。正多边形框架可以更好地利用电机的内部空间，从而降低框架的高度，但加工时间较多，通常用于起重、船用和牵引DC电机。不规则多边形框架刚性好，但整体尺寸较大，通常用于大型滚动DC电机和一些交流电机。

电机运行期间框架承受的主要负载

(1)重力载荷，一般是定子的自重。带端盖轴承的电机还承受转子的重量，而在悬浮式水轮发电机中，它承受机组旋转部分和上机架的重量。

(2)铁芯热膨胀引起的单边磁拉力和径向力。

(3)在内压安装和整圈冲孔的情况下，机架的某些部位要承受铁芯的轴向弹力；对于悬浮式水轮发电机，它必须承受轴向水推力。

(4)扭矩。包括负载突然变化和发电机突然短路时的瞬态电磁转矩。

扭矩是重要的负载。此外，通用汽车的车架在加工、运输和安装过程中也会受到夹紧力、切削力和提升力的影响；对于需要密封的电机(如氢冷汽轮发电机或防爆电机)，机架也将承受试验压力。当使用端盖轴承和皮带(或齿轮等传动机构)传动时，机架及其支脚也会受到皮带张力(或齿轮等传动机构的作用力)的影响。因此，在设计机座时，一般机座的力学计算往往包括其刚度、强度和固有振动频率的计算，拼接机座需要进行连接板螺栓的强度计算，焊机机座需要计算脚板的焊接应力，这主要是机座的刚度计算。
