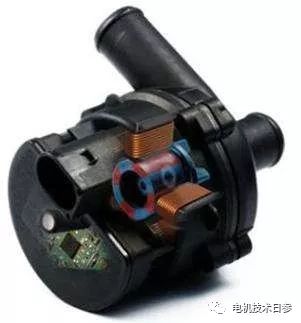

朋友Z先生搞汽车营销业务，因新能源纯电动汽车开始火爆，开始对永磁电动机产生浓厚兴趣，来找女士参，想让女士参给他普及下这方面的知识女士参给他讲解了永磁电动机的独特优势，以及为何纯电动汽车多数都采用永磁同步电动机，而很少采用无刷直流永磁电动机。

"无刷直流永磁电动机?"朋友Z先生一脸懵逼。也难为他了，为了生意才不得不充充电，了解的也只有永磁同步电动机。"据我所知，永磁同步电动机用变频器调速，频率一点点加上去，电机也随之转得越来越快。这无刷直流永磁电动机又是怎样转起来的?"嘿!这家伙为了多赚钱，尽然快成电机通了，真所谓"三日不见当刮目相看"!

# PGC-卡PGC-卡-href { text-decoration : none;大纲：无;显示器：块;宽度： 100%;高度： 100%;} #pgc卡.PGC-卡-href :悬停{ text-decoration : none} /*pc样式*/.PGC-card { box-size :边框-盒子;高： 164pxborder: 1px实心# e8e8e8相对位置：padding: 20px像素94像素12像素180像素飞越：隐藏;} .{内容： }之后的PGC-卡：显示器：块;边框-左侧： 1px实心# e8e8e8高度： 120像素;绝对位置：right: 76pxtop: 20px}。PGC-盖{位置：绝对;宽度： 162像素;height : 162 xtop : 0;左： 0;背景尺寸：封面;} .PGC-内容{ overflow:隐藏;相对位置：前：名50%;-web套件-transform : translateY(-50%);transform : translateY(-50%);} .PGC-内容-标题{ font-size : 18px颜色： # 222线高： 1;字体粗细：粗体;飞越：隐藏;文本-飞越：省略号;空白： nowrap} .pgc-content-desccolor: # 444飞越：隐藏;文本-飞越：省略号;填充-top : 9px;飞越：隐藏;线高： 1.2 em显示器：-网络套件-直列式-盒子;-网套件-线夹： 2;-网络套件-面向盒子的：垂直;} .PGC内容-价格{ font-size : 22pxcolor : # f 85959 padding-top : 18px;线高： 1em} .PGC-卡-买{ width : 75px绝对位置：右： 0;top : 50pxcolor : # 406599 font-size : 14px;大调音阶的第七音

xt-align: center; } .pgc-buy-text { padding-top: 10px; } .pgc-icon-buy { height: 23px; width: 20px; display: inline-block; background: url(https://lf1-cdn-tos.bytescm.com/obj/cdn-static-resource/pgc/v2/pgc_tpl/static/image/commodity_buy_f2b4d1a.png); }

锡安驰48V60V72V1500W电动三四轮老年代步车永磁直流无刷差速电机

￥329

购买

[xss_clean][xss_clean]

永磁电动机调速问题

确如朋友Z先生所言，永磁同步电动机靠变频率调速。因电机转速与电源频率具有严格的一一对应关系，因而永磁同步电动机转速精度非常高，特别适合应用在调速精度非常高的纯电动汽车。无刷直流永磁电动机类似常规直流电动机，通过改变电枢电流的大小调速。

无刷直流永磁电动机绕组连接方式

谈无刷直流永磁电动机，必须得先论明白其绕组连接方式。由于甩掉了碳刷、换向器，无刷直流永磁电动机只能采用电子换向，电枢磁场不再与磁极转速始终保持一致;在一定电角度范围内，电枢磁场不转，磁极在电磁力的作用下旋转。不能像直流电机那样，电枢磁场与磁极磁场始终处于正交状态，为跳跃式同步旋转。

无刷直流永磁电动机通常有以下几种绕组连接方式：

● 三相新型非桥式，为 “一相导通星形三相三状态”。

● 三相星形桥式连接，分“二相导通星形三相六状态”、“三相导通星形三相六状态”和“二相、三相轮流导通星形三相十二状态”三种情况。

无刷直流永磁电机如何转起来?

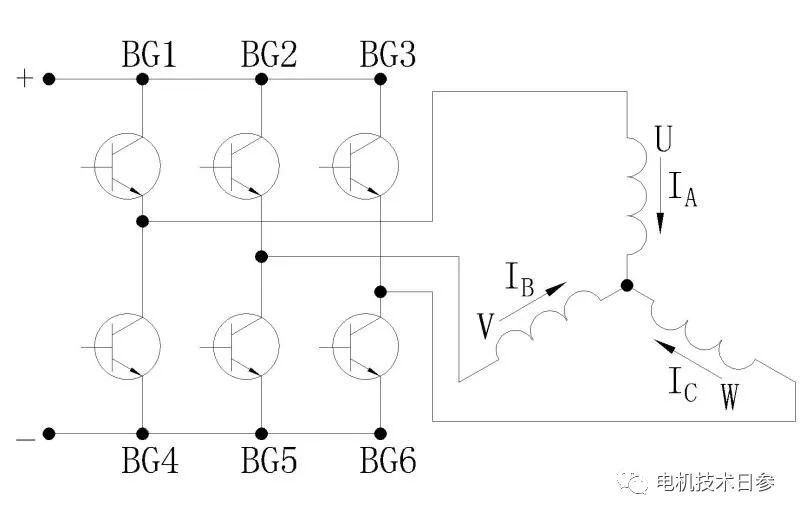

以如图1所示“三相星形桥式连接”换向电路为例，看一看“二相导通星形三相六状态”的电子换向过程：

图1

步，当时间电角度t=0°时，功率开关晶体管BG1、BG5导通，即由电源正端→BG1→U→V→BG5→电源负端;

第二步，当时间电角度t=60°时，功率开关晶体管BG1、BG6导通，即由电源正端→BG1→U→W→BG6→电源负端;

第三步，当时间电角度t=120°时，功率开关晶体管BG2、BG6导通，即由电源正端→BG2→V→W→BG6→电源负端;

第四步，当时间电角度t=180°时，功率开关晶体管BG2、BG4导通，即由电源正端→BG2→V→U→BG4→电源负端;

第五步，当时间电角度t=240°时，功率开关晶体管BG3、BG4导通，即由电源正端→BG3→W→U→BG4→电源负端;

第六步，当时间电角度t=300°时，功率开关晶体管BG3、BG5导通，即由电源正端→BG3→W→V→BG5→电源负端;

第七步，当时间电角度t=360°时，又重复时间电角度t=0°时的状态，如此循环往复，总是维持相应磁极下有两相绕组的线圈边加载固定极性的电压，流过固定方向的电流，产生固定方向的转矩，使电机带动负载旋转起来。

可见，加载到电机上的电流极性不变，无机械换向器、永磁体激磁，故称之为无刷直流永磁电机。

以上非官方发布内容，仅代表个人观点。
