拉伸膜包装机电气联锁控制解析(拉伸膜包装机三相异步)

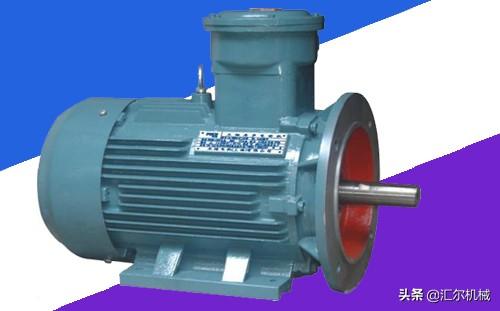

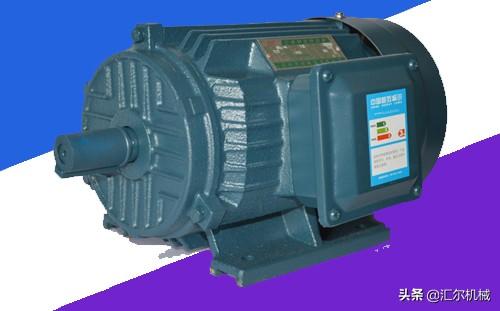

拉伸膜包装机三相异步电动机的制动控制方式。拉伸膜包装机三相异步电机的制动方式分为机械制动和电气制动。其中，电制动方式有反向制动、能耗制动和发电制动三种。

1.拉伸膜包装机三相异步电机制动控制方式的机械制动

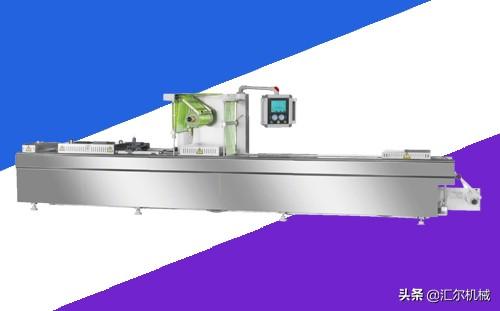

拉伸膜真空包装机的机械制动是通过机械装置使电机断电后迅速停止运转的方法。制动过程是电源开关Qs打开，按下SB1按钮，接触器KMI充电，电磁制动线圈充电，闸瓦释放。然后接触器KM2充电，电机开始运转。当SB2按钮被按下时，KM和KM2都断电，电磁制动器的闸瓦在弹性的作用下抱紧制动轮，实施机械制动。

二。拉伸膜包装机三相异步电机制动控制方式的反接制动

1.拉伸膜包装机电源反接制动原理

如果在自动拉伸膜包装机正常运行过程中，异步电机三相电源的相序突然发生变化，即电源接反，改变了旋转磁场的方向，产生反向电磁转矩，使电机迅速停机。电源反接的制动方式分为单向反接制动和双向反接制动。

2.拉伸膜包装机单向反向制动电路图

拉伸膜真空包装机单向反接制动回路速度继电器KS与电机同轴安装。电机转速为rmin时，触点移动，电机转速为10min时，触点恢复。全自动真空包装机的具体制动过程是：电源开关Qs打开，压组SB1时，接触器KM1的线圈通电，KMI的常开触点自锁，电机正转。速度继电器KS的常开触点闭合，为制动做准备：按下SB2按钮时，触点KM的线圈断电，触点拔出器K2的线圈断电时通电。反向磁场产生制动力矩，电机速度迅速降低。当转速低于10m时，如m，拉伸膜包装机速度继电器的常开触点断开，触点K2的线圈断电，完成反转制动，电机自动停止。

由于拉伸膜包装机反向制动时电流较大，鼠笼式电机往往在定子回路中串联电阻，线绕式电机则在转子回路中串联电阻。反向制动的控制可以用时间继电器代替速度继电器。

3.拉伸膜包装机反接制动阻力的估算

当电源电压为380V时，如果制动电流IZ=1/2IST反过来，则三相电路中各相应串联的制动电阻RZ由相关公式估算。

三。拉伸膜包装机三相异步电机制动控制方式的自励发电-短路制动

自励发电-短路制动电路。按下SB2按钮，接触器KM断开，接触器K2通电，接触器常开触点自锁。同时，时间继电器的线圈通电，L1和L2绕组短路制动，L3绕组自激制动。延时后，制动完成，时间继电器的常闭触点断开，整个控制电路断电。

自励发电-短路制动采用一相自励发电制动和两相短路制动，既发挥了自励发电制动效果好的优点，又发挥了短路制动电路简单的优点。这种制动方式适用于较小的三相鼠笼式异步电动机。

四。拉伸膜包装机三相异步电机制动控制方式的电容-电磁制动

拉伸膜包装机的电容电磁制动电路。
