电动机主绕组和副绕组接线方法,单相电机同心绕组2极接线方法

根据电动机的原理，当单相正弦电流通过定子绕组时，电动机就会产生交变磁场。这种磁场的强度和方向随时会以正弦规律变化，但在空间方位上是固定的，所以也叫交变脉动磁场。这种交变脉动磁场可以分解为两个转速相同、旋转方向相反的旋转磁场。当转子静止时，这两个旋转磁场在转子中产生两个大小相等方向相反的转矩，使合成转矩为零，所以电机不能旋转。当我们用外力使电机向某一方向旋转时(例如顺时针旋转)，顺时针旋转时转子与旋转磁场之间切割磁力线的运动变小；转子和逆时针方向的旋转磁场之间的切割磁力线的运动变大。从而打破平衡，转子产生的总电磁转矩将不再为零，转子将沿推动方向旋转：图电容分相电机接线图和矢量图

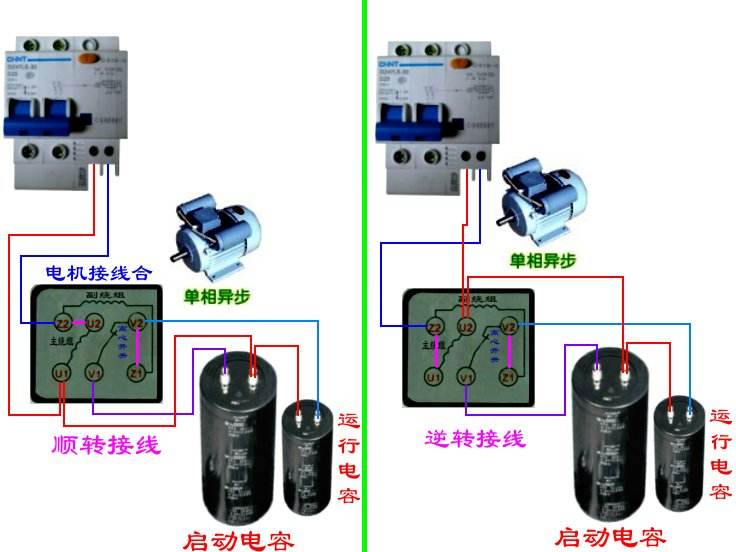

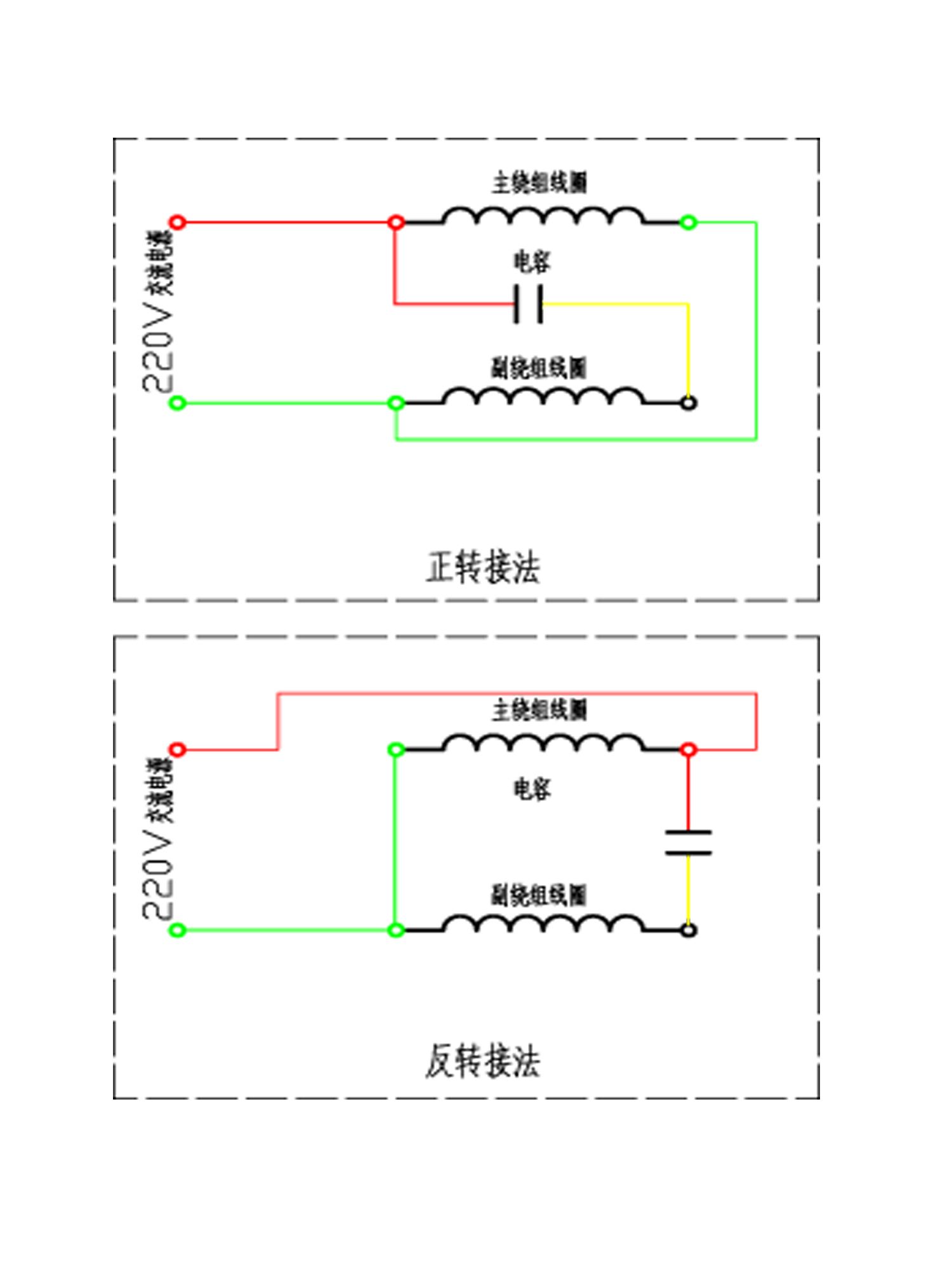

为了使单相电机自动旋转，我们可以在定子中增加一个起动绕组，它在空间上与主绕组相隔90度。起动绕组应该与合适的电容器串联，使得起动绕组和主绕组之间的相位差大约为90度，这就是所谓的相位分离原理。这样，两个在时间上相差90度的电流流入两个在空间上相差90度的绕组，就会在空间上产生一个(两相)旋转磁场。原理图显示，在这个旋转磁场的作用下，转子可以自动启动。起动后，当转速上升到一定水平时，起动绕组将通过安装在转子上的离心开关或其他自动控制装置断开，正常运行时只有主绕组工作。因此，启动绕组可以被制成短时间工作模式。然而，在许多情况下，起动绕组不会连续断开。我们称这种电机为单相电机。要改变这个电机的方向，只需改变辅助绕组的端子。

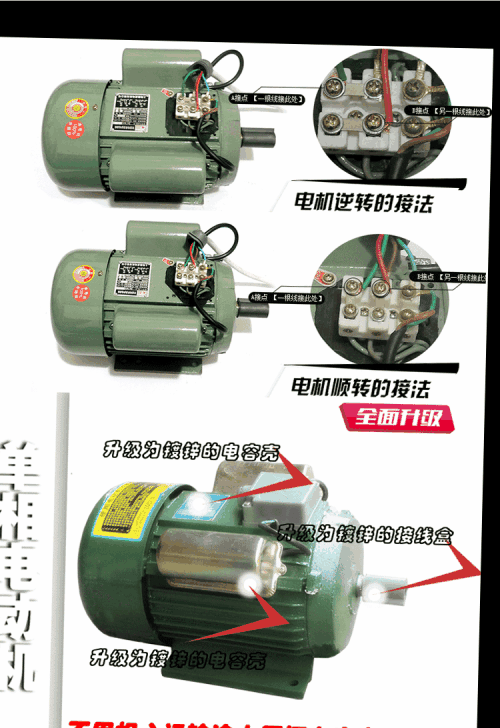

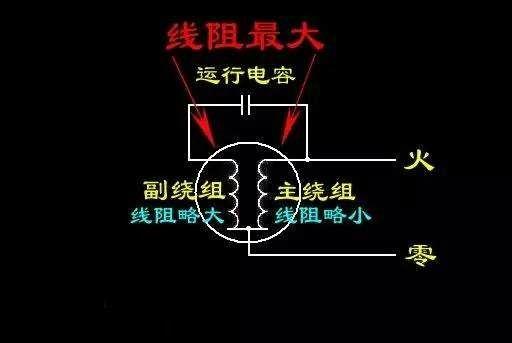

制造单相电机的主副绕组时，基本遵循主绕组阻抗小，副绕组阻抗大的原则，有助于延长电容器的放电时间，增强电容器的移相效果。我们用万用表测量主副绕组主要是根据这一点。对于只有三根引线的单相异步电动机(四根引线的单相电动机通常有两个绕组，电机内部没有并联触点)，用万用表判断主副绕组的过程如下010-355。

步，用万用表找出三根引线中电阻大的两根引线，剩下的那根引线就是主副绕组连接的公共端引线。如上图所示，如果引线A和C之间的电阻大，那么引线B就是公共端引线。

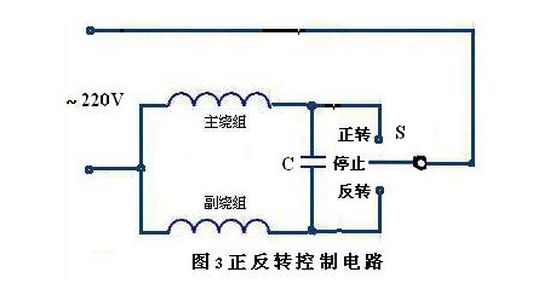

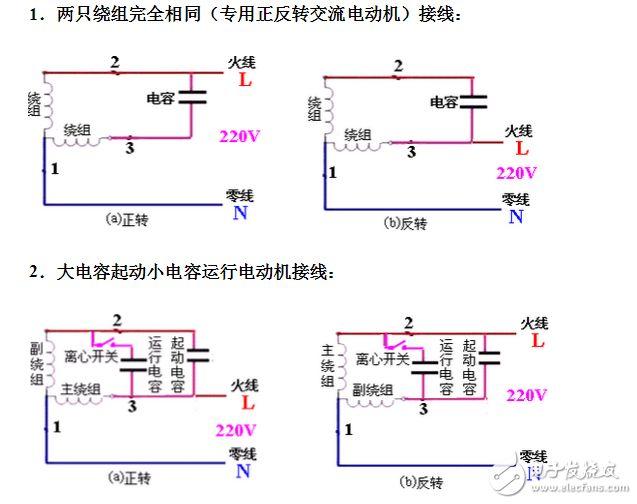

第二步，用万用表测量公共端引线与另外两根引线之间的电阻，连接在公共端引线与电阻较高的引线之间的绕组为辅助绕组。连接在低电阻引线之间的绕组是主绕组。如图所示，引线bc之间的电阻较大，引线C是二次绕组的引线。ab之间的电阻小，引线A是主绕组引线。对于主副绕组相同的单相电机(洗衣机电机)，一般用转换开关控制正反转。

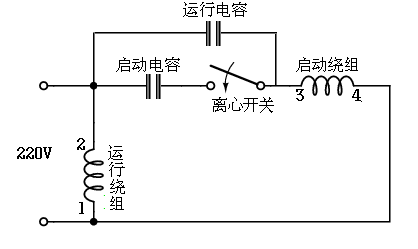

带离合器开关的双电容单相电机

不足之处欢迎评论。
