双速三相异步电动机电路图(三相双速异步电动机控制电路原理图)

4/2极双速电机定子绕组的连接方法。三相双速异步电动机定子绕组的连接方式有两种：连接和YY连接，如下图所示。

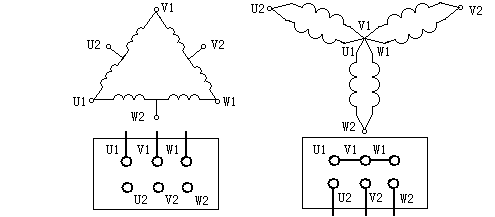

三相双速异步电动机定子绕组接线图

图(a)连接(低速)和图(b)YY连接(高速)

图(a)显示了双速异步电机定子绕组的三角形连接。三相绕组的端子U1、V1、W1接在电源线上，端子U2、V2、W2悬空，三相定子绕组接成三角形。

图(b)显示了双速异步电动机定子绕组的YY连接。端子U1、V1和W1连接在一起，端子U2、V2和W2与电力线连接。

电路连接

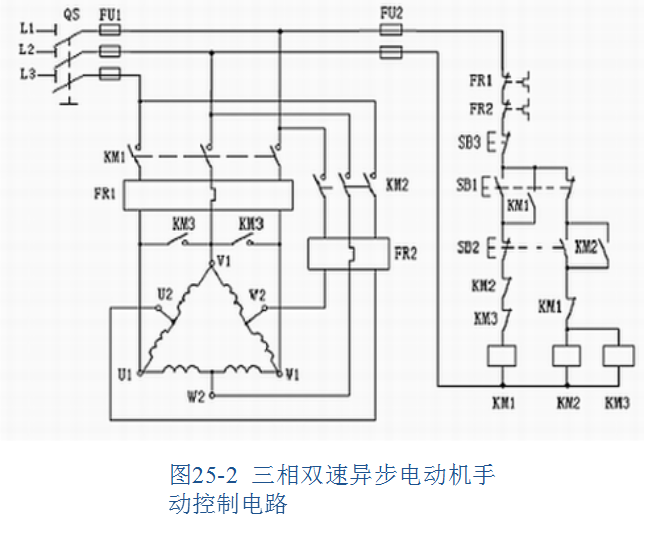

区分双速电机定子绕组U1、V1、W1和U2、V2、W2的六个端子，遵循一般接线规则，按下图所示电路进行接线。

图2

电机连接时相序不能错，否则电机会高速反转(YY连接)，产生很大的冲击电流。另外，电机在高速和低速运行时，额定电流是不一样的。因此，热继电器FR1和FR2的整定值应根据不同的保护电路进行调整。

图中KM1连接低速继电器，KM2、KM3通过YY连接高速继电器，SB1连接低速启动按钮，SB2通过YY连接高速启动按钮。该电路的工作过程如下：

1.打开电源开关QS，按下启动按钮SB1，接触器KM1通电并自锁。接触器K2和KM3将通过按钮SB1和接触器KM1的常闭触点互锁，电机的定子绕组将呈三角形连接，电机将低速启动。如果再次按下按钮SB2，电机将从低速变为高速。

2.先打开电源开关QS，按下启动按钮SB2，接触器KM2、KM3通电自锁，接触器KM1通过按钮SB2与接触器KM2、KM3的常闭触点互锁，电机定子绕组YY连接，电机高速启动。按下SB2时，电机将低速运行。

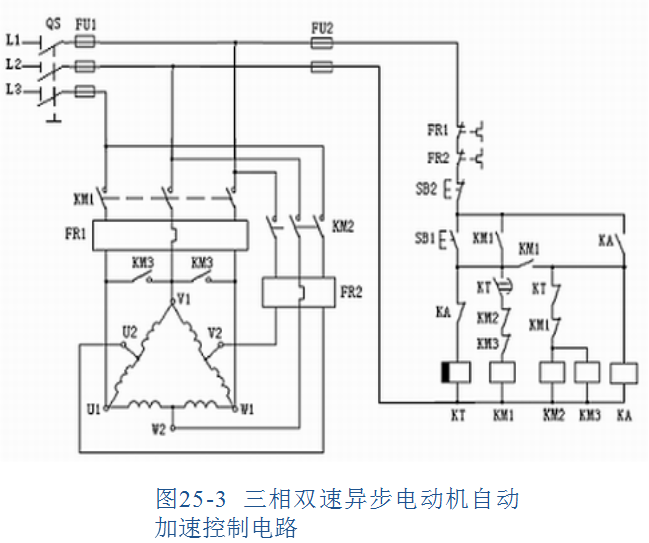

在有些场合为了减小电动机高速启动时的能耗，启动时先以接低速启动运行，然后自动地转为YY接电动机作高速运转，这一过程可以用时间继电器来控制。电路如图25-3所示。KT为断电延时时间继电器，KA为中间继电器。该电路的工作过程如下：

图3

打开电源开关QS，按下启动按钮SB1，时间继电器KT、接触器KM1、中间继电器KA通电并自锁。电机定子绕组连接成三角形，电机低速启动。接触器KM2和KM3通过时间继电器KT和接触器KM1的常闭触点互锁。

同时，KA得电，KT失电。延时一段时间后，时间继电器KT的延时断开触点断开，接触器KM1失电，接触器KM2、KM3得电。电机的定子绕组自动切换到YY连接，电机高速运行。
