电动汽车的充电分为两种方式：交流充电和直流充电。充电站是电动汽车工业的重要组成部分，是电动汽车规模发展的关键。江西江特电气集团有限公司凭借其自身的优势和建设经验，将为用户提供电动汽车充电站的独特和解决方案。它将带领中国电动汽车充电到未来。

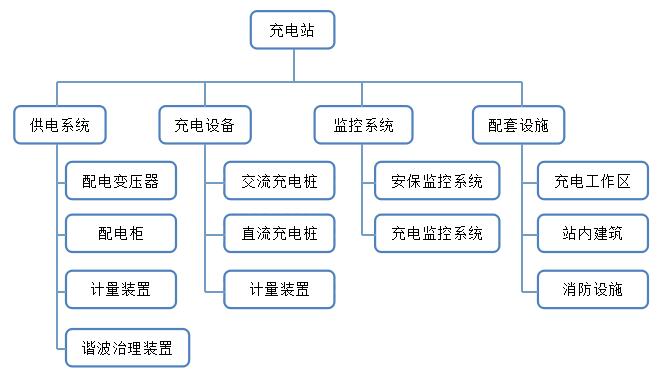

电动汽车充电站包括供电系统、充电设备监测系统和相应的配套设施。完整充电站的总体结构如下：

一、供电系统

电源系统的功能：为电动汽车充电站的电源设备监测系统和办公空间提供交流电源。供电系统不仅提供了充电所需的电力，而且是整个充电站的正常运行。

供电系统的配置要求主要包括配电变压器高/低压配电装置计量装置和谐波处理装置。

1.箱式变电站

YBW系列预装变电所是一种集高压开关设备、变压器、低压配电设备(含电能计量谐波处理)于一体的布线方案。本系列预装变电站适用于12kV孔径频率为50Hz的三相交流系统.容量配置在1250kVA以下的住宅区，商业大厦，酒店，大型施工现场，高层建筑，工矿企业和临时施工现场等。

2.高、低压开关柜。

2.1、高压开关柜KYN28-12系列装甲移除金属关闭开关设备适用于三相交流50Hz电力系统..用于接收和分配电源，控制和监测电路。该系列产品有防止负载推拉断路器驾驶员在关闭位置时关闭断路器，防止接地开关误入带电室，防止带电时误入带电室。VS1(ZN63)-12真空断路器可配备VD4VB23AH等国内外厂家的真空断路器..它是一种性能优越的配电装置。

2.2、高压开关柜HXGN-12盒固定交流金属封闭环网开关设备..适用于充电站、工矿企业、住宅小区、高层建筑、学校公园等配电系统，作为户内交流三相12kV50Hz的环网供电单位和终端配电设备。可以打开或关闭额定负荷电流。负荷开关-熔断器组合电气柜可同时打开额定短路电流.在电力系统中，作为配电设备的保护功率的分配和控制，提高了五防闭锁功能。

2.3、低压开关柜GCKGCL低压抽出开关设备适用于三相四相五相系统.作为电力系统的充电站，发电厂，变电站，工矿企业，高层建筑，无功率补偿，电能计量，照明和电机集中控制。

2.4、低压切换柜GCS低压切换开关设备适用于发电厂石油化工冶金纺织高层建筑等行业配电系统。三相交流频率为50≤60)Hz额定电压为380V≤400V660V..额定电流是一种低压配电装置，用于集中控制无功率补偿，用于4000A及以下的发电系统。

二、充电设备

充电系统的功能：整个充电站的核心部分，为电动汽车的动力电池充电提供技术要求。

充电系统的配置要求：满足多种形式的充电要求，提供安全快捷的能源供应服务。主要包括交流充电桩直流充电桩充电装置电池更换设备。

1、交流充电桩

交流充电桩集交流充电接口、人机交互接口、高压配电控制与保护于一体。电动汽车车载充电器提供了非常简单的操作和传统的充电方法。交流充电桩的设计简化了简单的人机交互和完整的控制和保护，集成到小型充电舱的桩体外观。它反映了低碳环保技术智能和实用主义的核心思想。

2、直流充电桩

直流充电桩集充电控制模块、功率转换模块、人机交互模块和智能通信模块于一体，安装方便、保护方便。除了提高安全可靠的快速充电服务外，人机交互友好的充电操作也很简单。同时，我们可以与充电服务云平台合作，实现智能搜索预约提醒信息推送功率分配等智能服务。

3、计费装置

充电桩收费装置内置于充电桩内，作为充电管理收费系统。充电桩的操作费用一般可用于支付。扫描QR代码或手机应用在线支付以及其他方式来测量费用。

三、监控系统

1、安保监控系统

在充电站充电区域电池更换区域的业务窗口等位置设置摄像头。安全监控系统与报警系统自动触发视频，弹出报警区摄像头的图像，监控视频的来源。记录的时间、日期和其他系统信息可以有选择地保存视频信息的质量和保存时间，以满足管理的需要。

在充电站供电区监测室电池维护区电池存储区等位置设置入侵控制仪，实现所有或部分检测电路的布局和疏散。

具体布置示意如下：

1.1、火灾报警系统

火警设备按安装位置编号..当发生报警时，安全监控系统可以根据报警位置拍摄相机进行事故监控。

火警设备的限值由消防部门确定，当发生警报时，声光报警器被发射并上传到监测中心。工作人员应当根据情况采取相应措施。

1.2、视频监控功能

充电站云台摄像头实时监控关键设备充电场所休息区值班室营业窗口及其他位置。当你闯入警报器时，你会上传警报并触发声音警报。现场工作人员需要判断异常的无安全问题，而不影响正常的工作。在是否报警时，可以保存视频数据，并统一管理所有视频文件。

所需硬件：云台摄相头，声光报警器。

1.3、温湿度监测

车站监测系统监测配电区休息区，更换电池车间等场所，并存储温湿度数据..温湿度传感器作为火灾报警热故障的参考，经常采样，为日常操作和维护提供参数。

所需硬件：温湿度传感器

1.4分布式充电桩异常信息监测

当分布式充电桩的操作异常时，摄像机会在预先设置监控位置时连续拍照。并在10秒内拍摄至少6张异常图片。

1.5安防报警异常信息上传

当分布式充电桩异常时，将视频信息和捕获照片上传到监测中心。

1.6红外感应监测

分布式充电桩内置的红外传感探测器通过红外传感检测技术检测充电桩安全工作区内是否有车辆..当车辆进入时，应发出声音通知信号。

2、充电监控系统

充电监测的主要功能包括。充电系统数据收集和处理报警处理充放电事件的顺序记录和事故记忆控制和操作管理功能。

*数据采集与处理

充电器信息。输入输出电压，电流，功率因数，温度充电时间，当前充电模式，门开，关闭状态，充电连接，充电机故障等。

电池信息：电池封装基本信息，电池单体电压，电池单体温度，电池故障，电池管理系统设置信息等。根据收集到的数据，系统计算了电池箱中单体高电压、低电压、低温度、低温度、电池容量等统计信息，并提供了更多的警报和异常警报。

*管理功能

能源协调与管理：结合电能质量和当前设备的实际运行情况，调整车站充电机的运行定值参数和运行状态。实现系统能源的协调和管理。用户交易信息管理：管理用户帐户中的消费信息和车辆充电过程信息，如当前剩余的充电历史记录。与车辆信息管理和相关电池组及一些单一电池管理和充电过程相对应的历史电压波形。设备管理：监控系统可以自动计算主设备运行时间、事故次数、故障次数和相应时间，以评估和合理安排操作和维护方案，设备维修应挂上维修卡。

*控制和操作

智能充电器的操作和控制包括开始停止紧急停止和充电时用户选择的充电模式。自动调节充电机的输出，即根据充电机连接电池的类型和充电特性，调整各阶段的充电参数，并将其发送给充电机;当电动汽车电池被充电到电网时。根据调度指令自动调整输出功率。
