伺服电机控制系统是所以机电设备的核心,将输出能量准确的响应输入指令变化,而伺服电机控制原理图可以详细的为大家解答伺服电机控制系统,伺服电机驱动器是由驱动器硬件和控制算法组成,其伺服电机驱动器原理可以让大家更清楚的了解伺服电机。

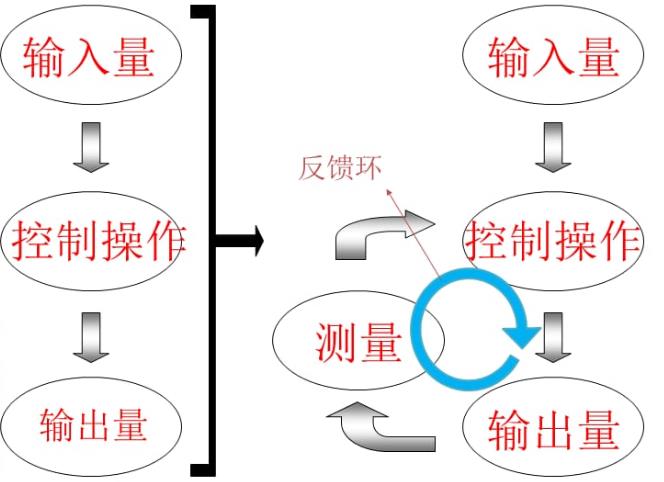

伺服电机控制原理图
1、伺服电机控制系统包括控制器、被控对象、执行环节、检测环节、比较环节。
2、比较环节是将输入的信号和系统反馈的信号做对比,一般都是专门的电路或者是计算器实现。
3、控制器是伺服电机控制系统中的调节作用,对输出有偏差的信号进行变换处理,控制执行要求。
4、执行环节是按照输入的能量转成机械能,是按照控制信号的要求,驱动被控制进行工作的。
5、被控对象是可以直接完成系统目的的,是控制的机构或者是装置,一般可以控制传动系统、执行装置和负载。
6、检测环节主要是对输出进行测量,输出的电压是与转速成正比的,然后转换成比较环节的量纲装置。
伺服电机驱动器原理
现在大部分的伺服电机都是采用数字信号处理器,数字信号处理器作为伺服电机的控制核心,可以把非常复杂的控制算法,转变成数字化、网络化和智能化。
伺服电机的功率器件大多都是采用的智能功率模块驱动电路,作为主要的核心设计的智能功率模块内部集成的驱动电路,可以检测保护电路、电压、电流、过热和欠压的情况,还可以有效的减小伺服电机启动过程中对驱动器的冲击。
功率驱动单元通过整流电路对三相电和市电进行整流,届时就会得到直流电,而经过整流好的三相电或者是市电,通过三相正弦电压变频就可以驱动相永磁式同步交流伺服电机。功率驱动单元的过程就是AC-DC-AC,整流单元(AC-DC)主要是三相全桥不控整流电路。
了解伺服电机控制原理图的详细解析后,或发现伺服电机控制原理与控制器息息相关,每个控制器使得伺服电机控制原理变成整体,而伺服电机驱动器原理主要分为数字信号处理器和功率器件、功率驱动单元形成的。
