BT12S的接线方法图(BT12S基本配线)

（1）基本接线图

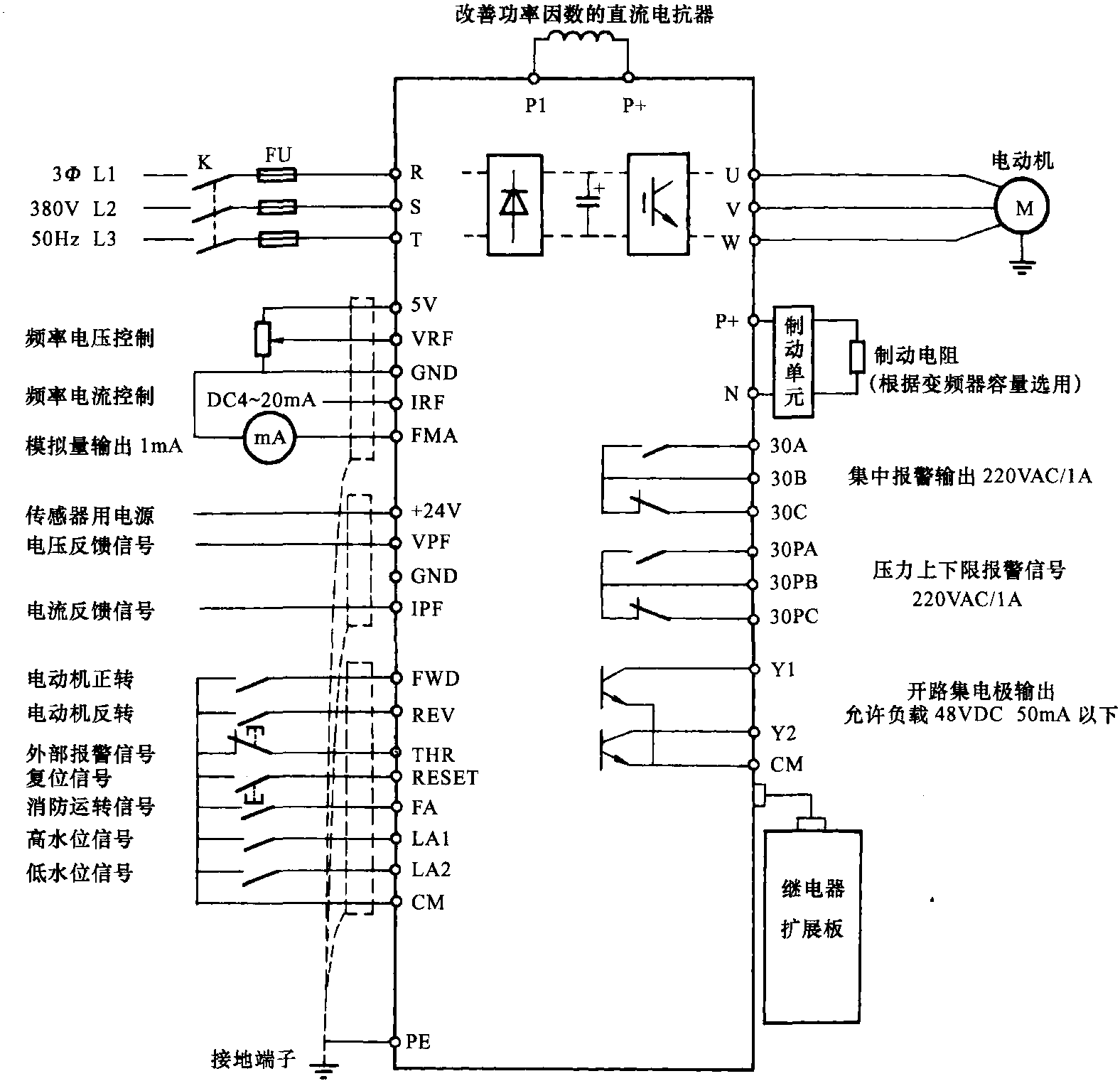

当用作普通变频器时，BT12S的接线方法如图2-3-2所示，专用于风扇和水泵的变频器的基本接线如图2-3-3所示。

图2-3-2如何将BT12S连接到通用逆变器

（1）输入电源应连接到R，S，T端子。连接错误会损坏变频器。

（2）为防止电击，火灾和其他灾难并减少噪音，应连接接地端子（PE）。

（3）连接端子和电线时，请使用接触良好的压接端子。

（4）完成接线后，再次检查接线是否正确，是否没有接线以及端子和电线之间是否存在短路或接地。

（5）当电源打开后需要改变接线时，即使关闭电源，主电路的直流端子滤波电容器也要花费时间放电，这是非常危险的。当充电指示灯熄灭时，请使用万用表检查经过安全电压（低于DC36V）后直流电压是否已下降至正常工作状态。

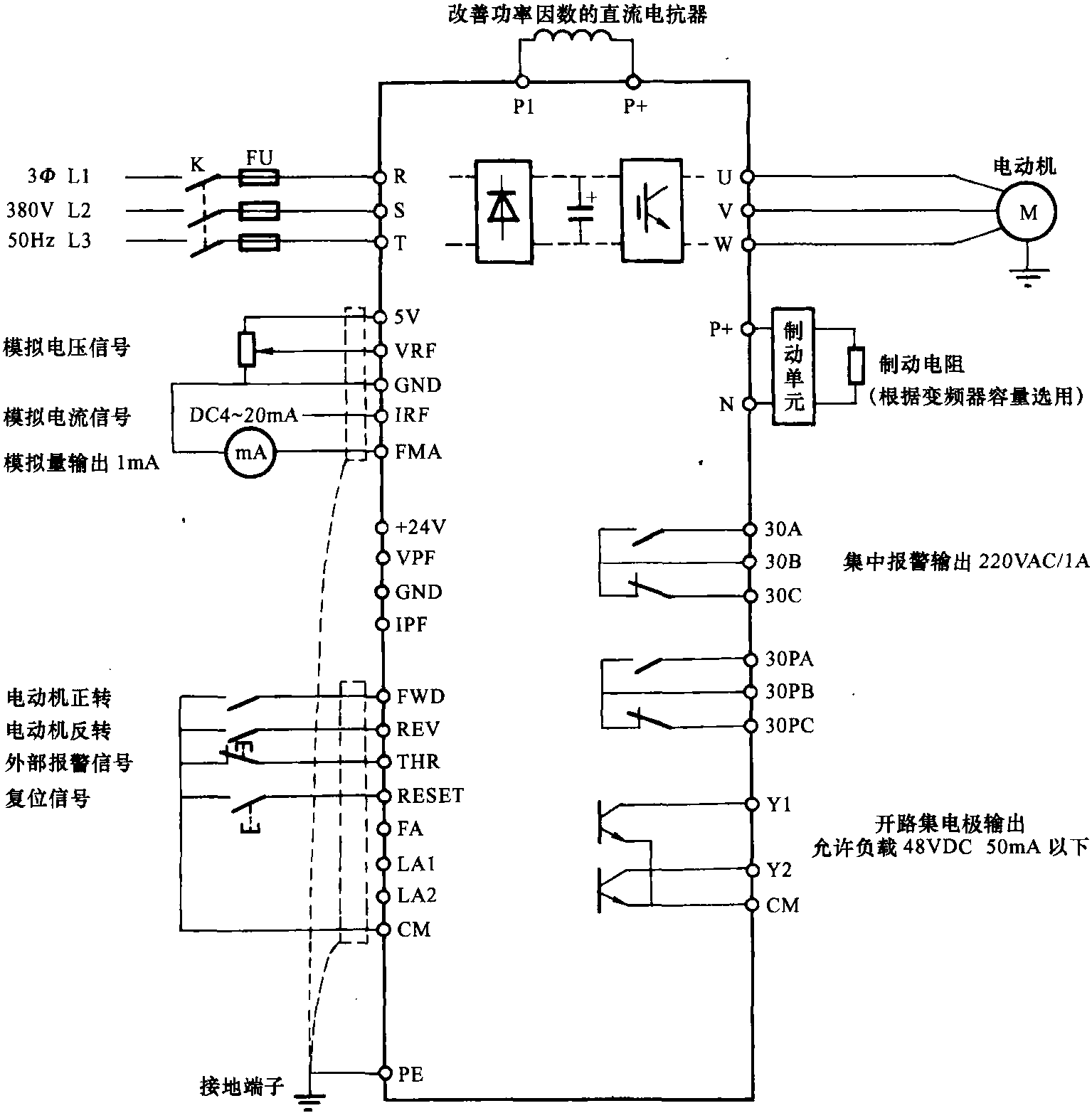

图2-3-3风扇和水泵专用逆变器BT12S的连接方法

（6）不允许将Y型连接的电动机的中性点接地。

（7）如果多个逆变器一起接地，请不要形成接地环路（见图2-3-4）。

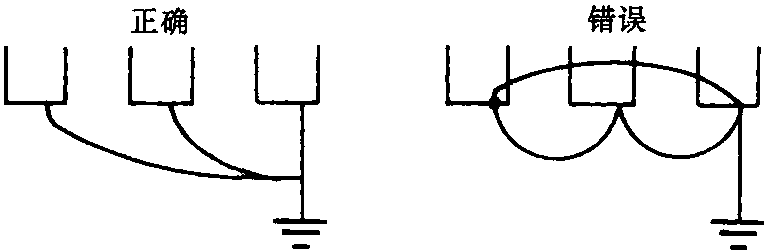

图2-3-4多个逆变器的公共接地

图2-3-5主电路接线端子

注意:直流电抗器，制动电阻器和制动器是可选的。

（2）主电路端子

1.主电路端子布局

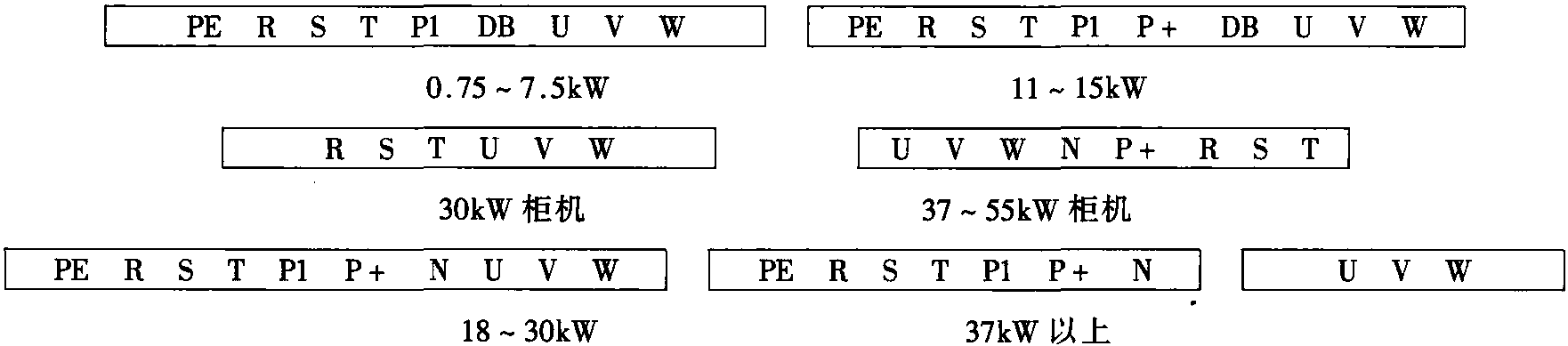

主电路的端子布置如图2-3-5所示。

2.主电路端子说明（请参阅表2-3-6）

表2-3-6主电路端子说明

符号端子功能说明R，S，T主电路电源端子，连接到三相电源（AC380V，50/60Hz）U，V，W逆变器输出端子，连接到三相电机P1，连接到P + DC功率因数电抗器，用于改进（可选）P +，DB连接到外部制动电阻器（可选）P +，N连接到外部制动设备的安全接地端子。 PE逆变器

（1）主电路电源端子[R，S，T]。

1）交流电源通过断路器或带漏电保护的断路器连接到主电路电源端子R，S，T，并且电源连接无需考虑相序。

2）建议通过接触器将交流电源连接到逆变器，以便在激活逆变器保护功能时可以同时切断电源。

（2）逆变器输出端子[U，V，W]。

1）变频器输出端子U，V，W以正确的相序连接到三相电动机。如果操作命令和电动机的旋转方向不匹配，则可以将接线从U，V，W 3相更改为2相（负载侧的逆时针旋转定义为正向旋转）。

2）请勿在变频器的输出侧连接功率因数校正电容器或浪涌吸收器。

（3）直流电抗器连接端子[P1，P +]。

1）用于连接单独的直流电抗器以提高功率因数，并根据逆变器容量安装直流电抗器。

2）从工厂装运时，有短路导体。连接直流电抗器之前，必须先拆除短路导体（短路棒）。

3）如果不使用直流电抗器，则该短路导体（短链路）不能被拆除。

（4）用于连接外部制动电阻[P +，DB]的端子。

1）用于连接外部制动电阻（可选）。

2）配置外部制动电阻时，接线长度应小于5m，并应使用双绞线。

3）P +和DB端子之间不应有短路。否则会损坏设备。

（5）制动设备连接端子[P +，N]。用于连接外部制动设备（可选）。

（6）逆变器接地端子[PE]。为了安全和降低噪音，接地端子必须接地。为防止电击和火灾事故，电气设备的金属外壳和框架必须按照国家电气法规的要求接地。

图2-3-6控制电路端子的布置

（3）控制电路端子

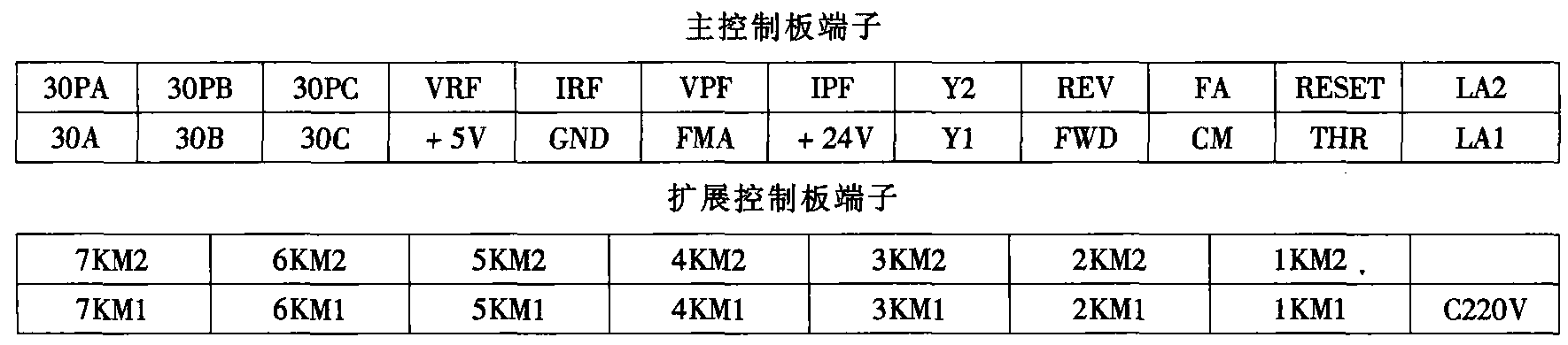

1.控制电路端子的布置（请参阅图2-3-6）

2.控制电路端子说明（请参阅表2-3-7）

表2-3-7控制电路端子说明

符号名称端子功能说明带频率设定器的5V5V电源（电阻可调: 1至5kΩ）电源GND5V，24V接地至VRF，IRF，VPF，IPF，FMA VRF模拟电压输入模拟电压信号输入端子的公共端子请使用作为。 DC0?5V）或（DC0?10V），输入电阻10kΩIRF模拟电流输入模拟电流信号输入端子（DC4?20mA），输入电阻240ΩVPF传感器信号输入传感器反馈电压信号输入IPF传感器信号输入传感器反馈电流信号输入FA火当保护运行信号连接到FA和CM时，变频器以第二设定值运行； LA1低电平信号连接到LA1和CM，变频器通过LA2高电平信号连接到LA2和CM来启动变频器。停止RESET重置短路RESET和CM重置THR发生外部警报当THR和CM分开时，会生成外部警报信号。逆变器立即关闭输出。 REV反转操作端子打开REV和CM，反转，断开，减速和停止。当F02=1或2时，有效的FWD正向操作端子将FWD和CM连接起来，执行正向操作，并在OFF时停止减速。当触摸面板控制操作时，FWD用于控制转向。将FWD和CM短路以使其反向旋转，并分开使其正向旋转。如果F02=1或2则有效

当REV和FWD同时连接到CM时，逆变器停止。

CM公共端子控制输入端子和操作状态输出端子的公共接地30A

30B

30℃

故障继电器输出30A，30B是常开触点，30B，30C是常闭触点

面板故障代码是ouu（过电压），Lou（低压），oLE（外部警报），FL（自我保护）情况） ，

在oL（过载）时有效

30PA

30PB

30PC

压力上限和下限

警报输出

当压力反馈信号为F64×F48或F65×F48时有效，30PA和30PB为常开触点，

30PB和30PC为常闭触点。

Y1?Y2多功能输出端子开集电极输出传感器控制电源+ 24V传感器电源FMA模拟信号输出频率/电流/负载率模拟1mA信号输出。在FMA和GND之间串联一个DC1mA电流表，以显示输出电流，负载系数和频率。

NKM1多电机

变频控制输出

N=1?6 T=1?2

1KM1?6KM1是多台电动机变频运行的控制信号输出

1KM2?6KM2是几台电动机的工频运行控制信号输出。

7KM1是辅助电动机的变频运行控制信号输出。

7KM2是辅助电动机的工频运行控制信号输出

NKM2多电机

工频控制输出

7KMT辅助电机AC220V控制电源
