JLC软启动器的原理如图2-5-3所示。在图中，VS是晶闸管模块，有关控制，请参见第3章（图3-1-18）的相关内容。 A，B和C是三相电源，U，V和W是电动机M的入口端子，TA是电流互感器，PA是电流表，R是2Ω电阻器，电流信号为：取出JD-6B（辅助板）作为控制信号。

JLC电机软启动器具有双板结构，软启动控制板（辅助板）和主触发板（主板）共同完成启动。它以电压为调整目标，并提供具有稳定电机电压反馈的单斜率或双斜率加速电压。启动非常稳定，操作特别简单。简单的启动按钮START可以自动适应平稳启动。大中型电动机。

软起动器的主板和辅助板的控制电源可作为15VA，24V电源提供。斜坡加速时间可在7秒到55秒之间调节，并且可以通过简单选择来启动。当电动机获得大电压时，将自动连接一个接触器（图中未显示），绕过晶闸管，从而延长了晶闸管的使用寿命。停机时，先断开接触器，再断开晶闸管，接触器不能通断电流，以确保接触器的机械寿命。

软启动部件具有节能功能，可以通过降低电动机负载较低时的励磁电流和励磁损耗来提高功率因数并提高电动机效率。软起动器的主板和辅助板上装有调节装置，这些调节装置可在小负载下提供电动机电压，从而在轻负载和大负载时实现跟踪并平稳地进行过程调整。软启动组件的加速时间可以从7秒调整到55秒。关机模式有两个选项：快速关机和软关机，软关机时间设置为2秒（您可以根据需要设置软关机时间）。

JLC软起动器具有缺相，过流和晶闸管过热保护功能。缺相保护是指由于电源故障引起的电源不平衡，改变了主板A，B，C的相逻辑信号，并切断了脉冲输出，从而关闭了晶闸管。过电流保护意味着当电动机的共模电流增加到预定设置值时，主板脉冲将被阻止。过热保护是指在晶闸管散热器上安装温度为75℃的温度开关装置，当散热器的温度高于75℃时，将切断主板脉冲，并强行关闭晶闸管。

图2-5-3 JLC软启动器的电路原理

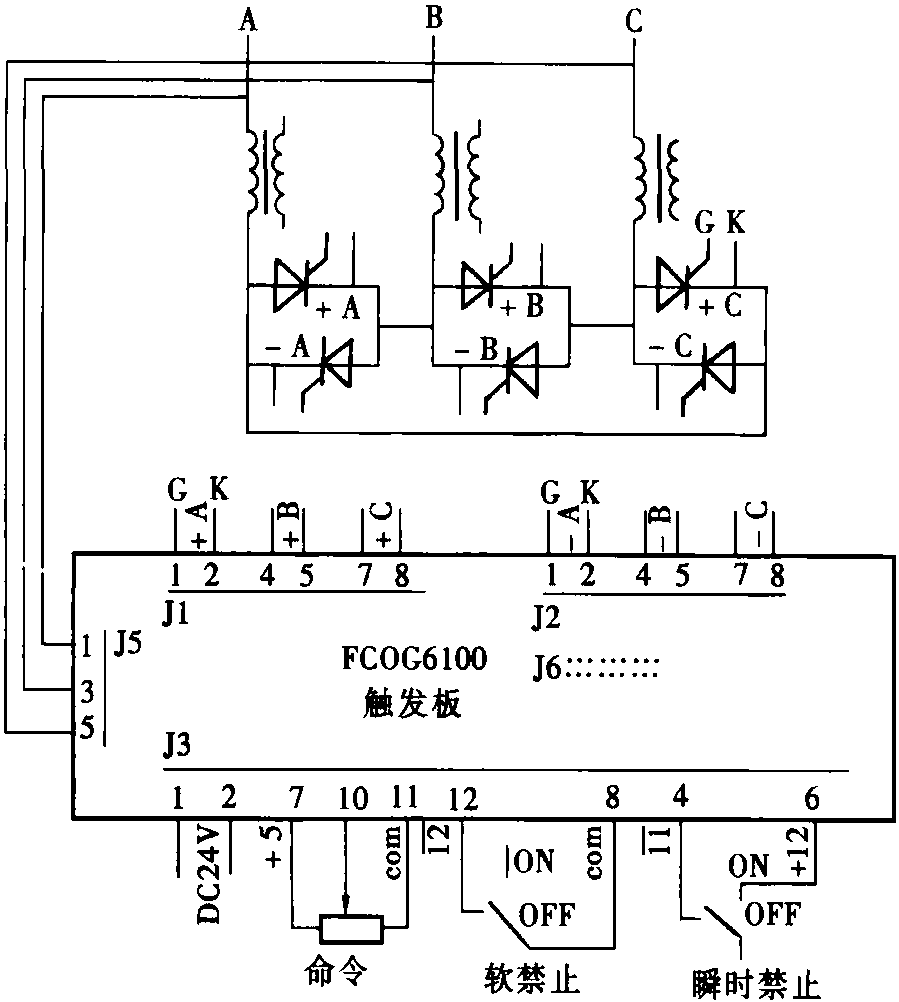

图3--18 FCOG6100晶闸管内部中点交流控制器
