三相电动机高低速接线图，电机高低速怎么接线
- 发布时间: 2021-03-07
- 分类：公司动态
- 作者：
- 来源:网络
- 访问量：1774
两级电动机通过通过外部端子接线实现不同的连接方式来改变定子绕组中的极对数，从而实现不同的速度。两级电动机内部有两组绕组。您可以通过更改不同的绕组来调整速度。不同绕组的极对数不同。
高速和低速接线

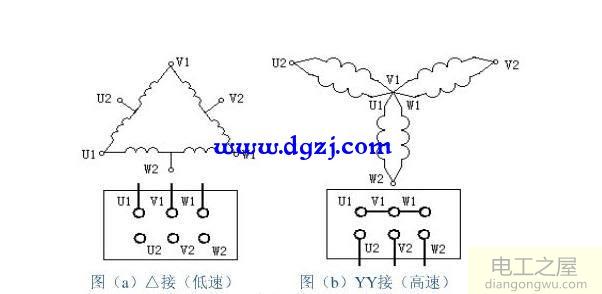

电动机在低速时为三角形连接，在高速时为双YY连接。高速和低速可通过三个接触器进行切换。

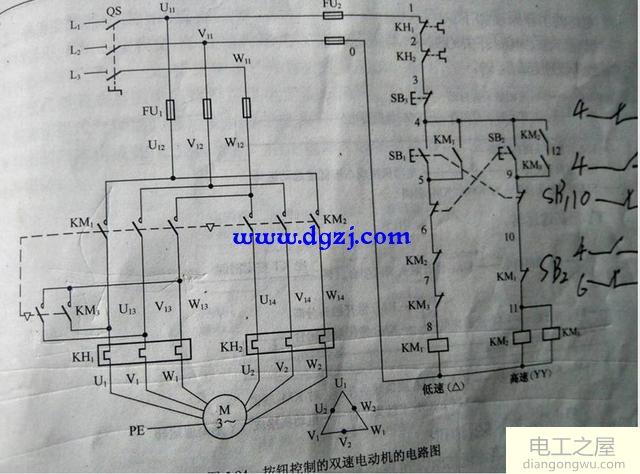

原理图

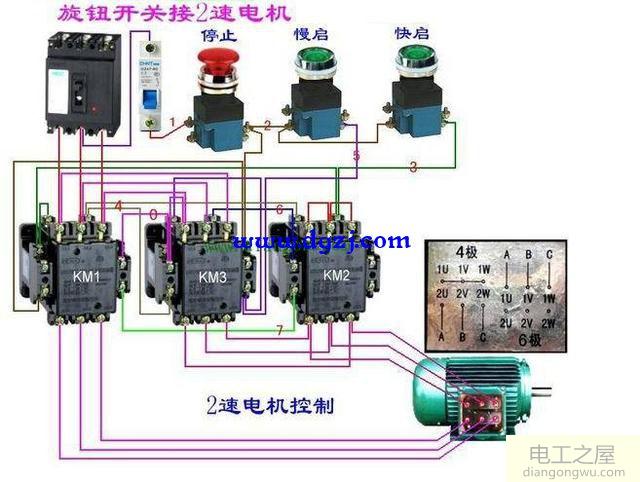

物理接线

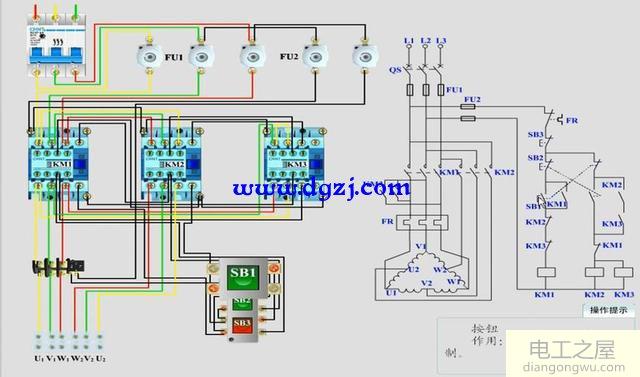

原理图
如图所示，当按下SB1时，KM1自动锁定，并且电动机通过三角形连接以低速运行。当您按SB2时，KM1将断开连接，而KM2和KM3将同时自锁。此时，电动机以双YY型连接并高速运行。 KM1和（KM2KM3）互锁以使其更安全。
