三相电机星三角启动电路(电机星三角接线方法及星三角启动的电路原理图)

星三角起动主要用于大功率设备中，以防止电动机起动电流过大。由于电动机直接起动的起动电流达到额定电流的5-7倍，电网会引起其他设备故障甚至停机，因此大功率电动机必须采用星三角起动法来减小电动机的起动电流。当然，降压启动和电动机转矩也将减小。

下图显示了电机星形-三角形接线方法。

电机星三角接线方法及星三角启动的电路原理图

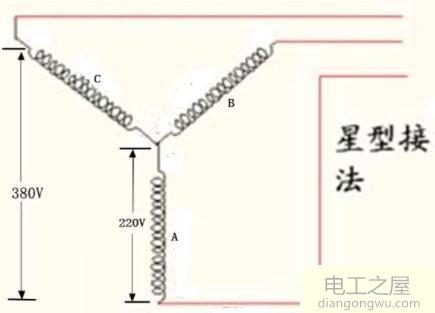

线电流=电动机星形连接运行时的相电流，加到电动机各相绕组上的相电压=线电压/√3=380V /√3=220V，因此当星形连接时220V电压将起作用启动电动机。如下所示：

电机星三角接线方法及星三角启动的电路原理图

当电动机以三角形连接运行时，线路电压=相电压=380V，因此当电动机切换为三角形连接时，它将以380V运行。如下所示：

电机星三角接线方法及星三角启动的电路原理图

以下共享星三角启动电路的示意图。

电机星三角接线方法及星三角启动的电路原理图

其中，KM1和KM2构成电动机星形连接。当按下启动按钮SB2时，将为KM1供电并设置自锁。 KT时间继电器开始计时，当计时结束时，KM2控制回路断开。KM3控制电路打开，这时KM1和KM3形成电动机的三角形连接，并且电动机以大电压运行。
