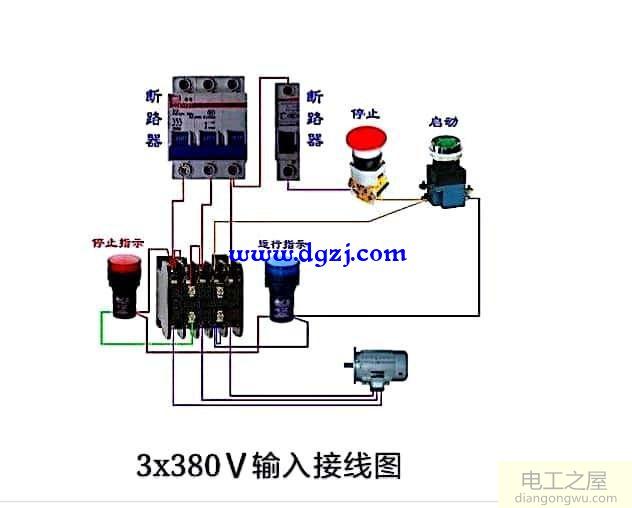

它具有受控的3P断路器，1P断路器，绿色的启动按钮（由一对常开触点3到4组成）和停止按钮（由一对常闭触点1组成）。 ?2），两个380V指示灯，带有380V工作吸合线圈的交流接触器（学习时，在交流接触器后面串联另一个热继电器以保护三相异步电动机，并且该热继电器与交流异步电动机串联） 38OV引入线圈电路一对常闭触点，当电动机发生过载和过流时，热继电器的延伸部分会因电流而变形和膨胀，并压下辅助触点，以保护电动机的安全。将触发器断开即可停止工作），简单的方法是启动，锁定和停止是由三相异步电动机组成的物理控制电路。

工作过程如下：合上三相断路器，然后合上控制电路的1p断路器，为电路提供3x380V的工作电源（3x380V也可以标记为L1，L2，L3。线路，任何两相线路电压都称为线路电压，即380V。这时，按下开始按钮会将原来的常开静态更改为:关闭，并且电流从桩头流出。 1P断路器通过停止按钮从常闭1到2连接到启动按钮3到4。然后，它流到接触器的辅助常开触点的一端，这时电流流到380v线圈的一端。另一端直接连接到接触器输入电源的相线，形成380V引入线圈。建立了一个完全闭合的工作电路，以便线圈产生磁吸力以闭合接触器。此时，辅助常开触点从原来的常开变为常闭，这时，启动按钮完成任务，辅助触点进行自动锁定操作。此时，活动的绿色指示灯也点亮，并且停止灯连接到一组常闭触点。由于线圈是闭合的，因此它会从原来的常闭状态变为常开状态并自动关闭。由于电机连接到接触器的底部，由于线圈的自锁和闭合，三对主触头从原来的常开变为常闭，并且三相电能直接输出。连接到三相异步电动机。
