水泵使用变频器来调节速度，以完全消除水锤并延长泵，管道和配件的寿命。因此，比赛中使用了不同类型的水泵系统，例如用于水生植物或高层建筑的恒压供水系统，用于中央空调的恒温差（或恒温）冷却剂系统等。在这样的系统中，如果所需流量显着变化并且需要增加或减少泵的数量，或者某些单元由于运行或卸载而打开或关闭中央空调，则变频泵需要供水系统正确启动和关闭。变频泵的启动和关闭通常是通过接触器直接连接和断开变频器的电源来实现的，如图4-15所示。

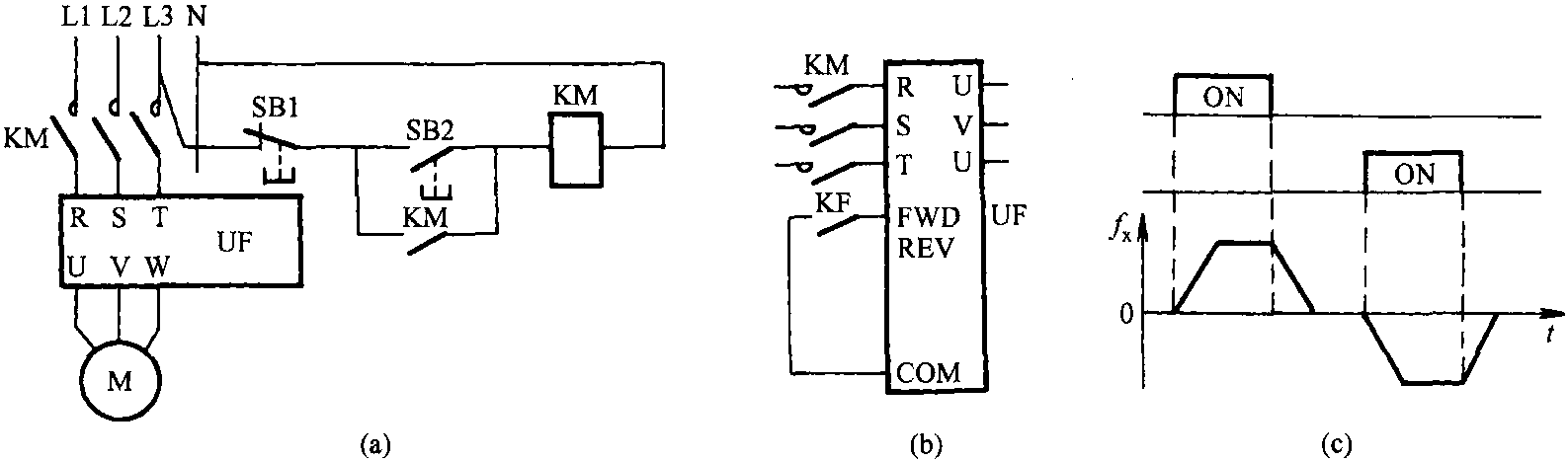

图4-15变频泵的外部正向旋转控制电路

（a）电路图，（b）控制电路图，（c）控制电动机的正向和反向功能曲线

可以在图4-15（a）中看到。

（1）引导过程。当逆变器直接连接到电源时，由于内部每个DC电路系统中都有一个滤波电容器，因此需要进行开关过程。严格来说，在转换过程结束之前，变频器的操作可能看起来异常。但是，由于每个直流电路的充电时间常数非常短，并且抽水系统的加速时间通常设置得较长，因此加速过程很慢，并且变频器的主控制板通常具有自保护功能，因此频率转换器的速度不是0。变频器打开后立即开始，通常是可以接受的。但是，如果条件允许，在接通电源后的较短时间后延迟加速会更有意义。

（2）终止过程。停止时，如果直接切断变频器的电源，则电动机将处于自由制动状态，电磁转矩将为零。并且由于水的阻力更大，因此阻力系统将迅速停止。这会引起流体动能的急剧变化，从而引起水锤并损坏泵送系统的管道和配件。因此，当变频泵系统关闭时，有必要遵循“先减速后再切断电源”的原则。

如图4-15（b）所示，在变频器的外部输入控制端子上有“正向控制端子”（公共符号为FWD）和“反向控制端子”（公共符号为REV）。它用于控制电动机的正向和反向旋转，其功能如图4-15（c）所示。以正控制端子为例，说明如下。

当FWD与公共端子COM断开连接时，变频器的输出频率将保持为零。当给定频率不为0时，当FWD和COM相连时，变频器的输出频率将根据预设的“加速时间”上升到给定频率。相反，如果在泵送系统以恒定速度移动时FWD和COM分开，则泵送系统的速度会根据预设的“减速时间”降低，直到完全停止。

在图4-15（b）中，通过接触器KM接通/断开变频器的电源，并通过继电器KF实现FWD与COM之间的接通/断开。打开电源时，必须先拉动KM，然后在1秒后拉动KF。关闭电源时，必须首先释放KF，延迟时间足够（通常是预设的“减速时间”），然后再重新设置KM。

可以通过PLC或徽标对上述控制过程进行编程（见图4-19和图4-20）。它还受时钟控制，以自动停止和启动泵。

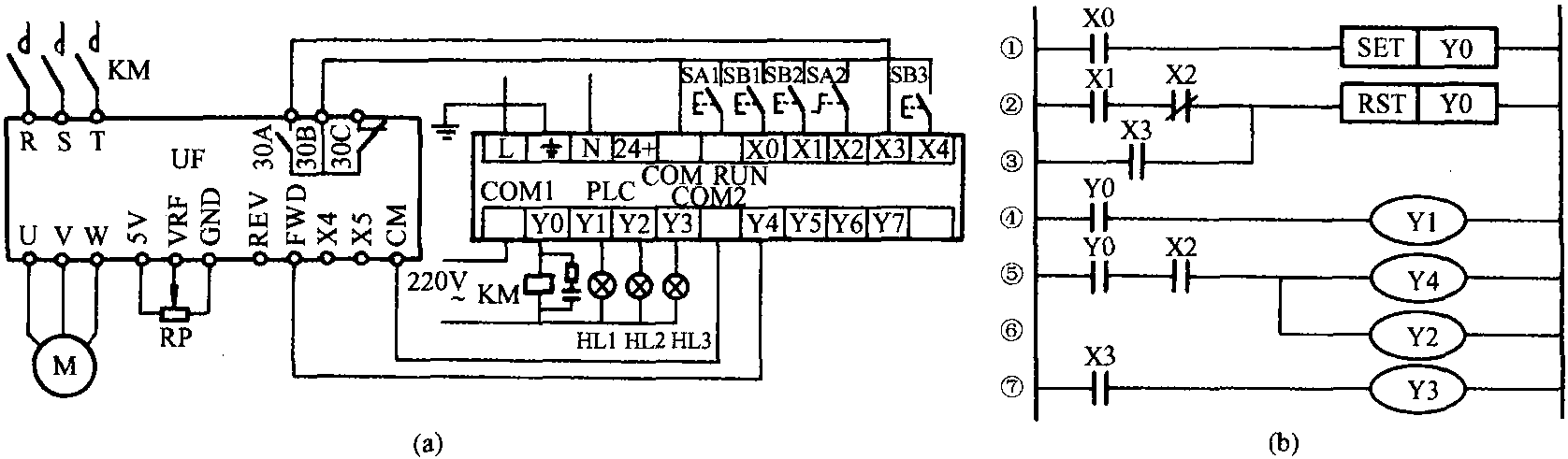

图4-19外部PLC正转控制电路

（a）控制电路； （b）PLC正转控制梯形图

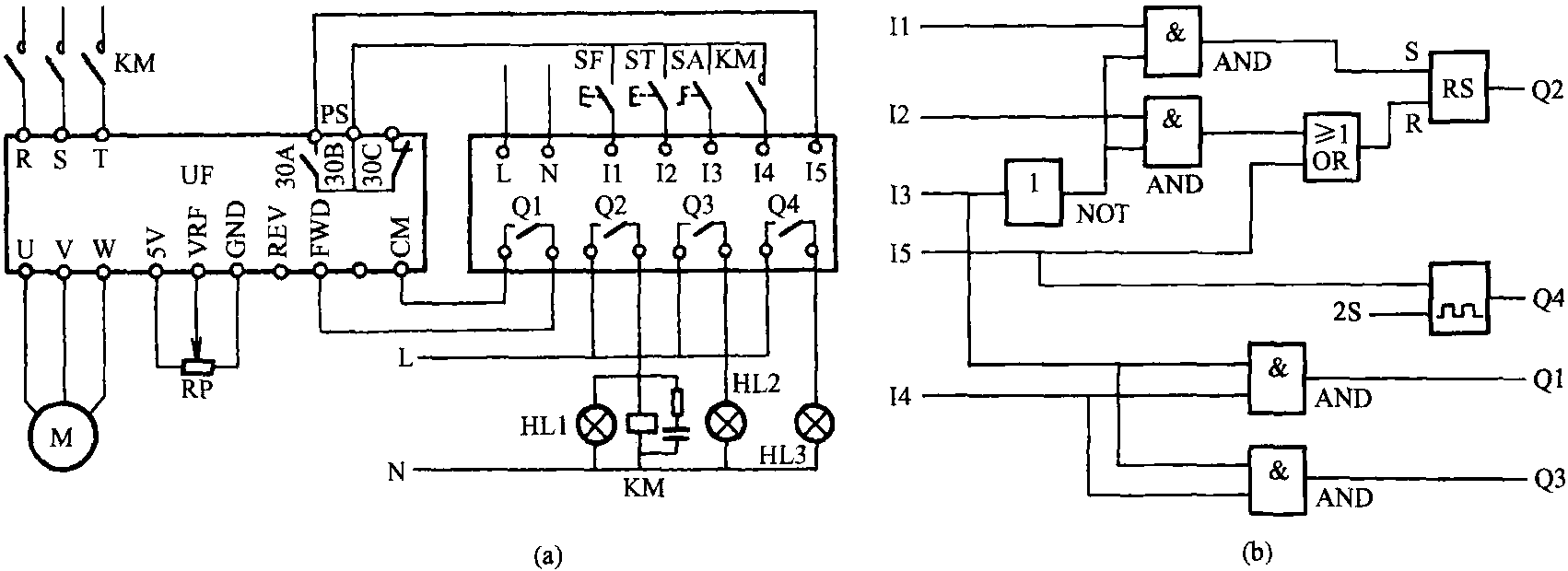

图4-20外部徽标！变频器正向控制

（a）电路图； （b）徽标！功能模块图
