1. 2级电动机（鼠笼型三相交流异步电动机）

1.将两级电动机U1V1W1连接到电源，U2V2W2打开，并且电动机为△如何更改连接极点（低速）

U1V1W1端子短路，U2V2W2端子电源为YY连接（高速）

请注意，在更改极数时，请更改相序，以使在更改极数和速度后电机的旋转方向不会改变。

电机调速原理及控制线路图解

图2

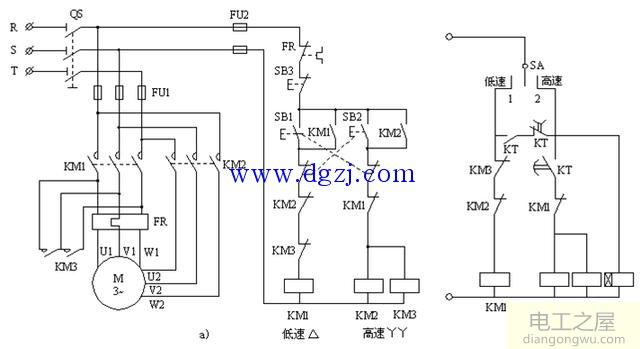

2.主电路：KM1主触点形成三角形连接的低速连接方法。

KM2和KM3用于使U1V1W1端短路，并在U2V2W2端连接三相交流电源，以形成YY连接的高速连接。 3.控制电路

在图a的电路中，SB1按钮实现低速启动和操作。按钮SB2用于为KM2和KM3线圈供电，并设置自锁功能以实现YY变速启动和操作。图b如果电路以高速运行，请先以低速启动，然后以高速（YY）运行以减小启动电流。

电机调速原理及控制线路图解

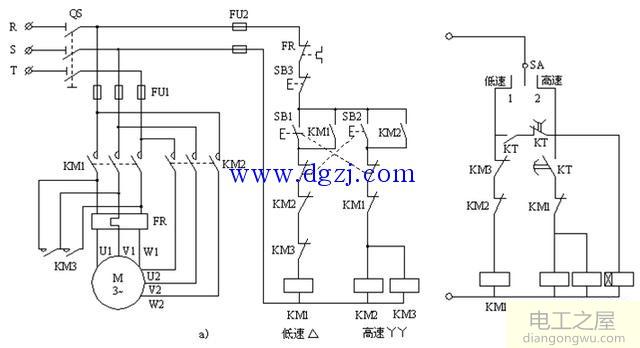

2级电机控制电路图B

1.通过选择开关SA→时间继电器使其接近高速→时间继电器KT线圈通电延迟→KM1线圈通电，电动机M以低速启动。 KT延迟时间增加→KM1线圈关闭并复位→KM2和KM3线圈通电→电动机M通过YY连接高速运行。

2.选择器开关SA低速闭合。 →KM1线圈通电，电机M低速旋转。

3。当选择器开关SA被闭合到0位置时，马达停止工作。

（2），三级电机控制

电机调速原理及控制线路图解

图4

1.极点转换原理

三级电动机定子具有两组绕组，一组可以通过三角形连接和YY连接用作双速绕组，另一组是通过Y连接的中速绕组。

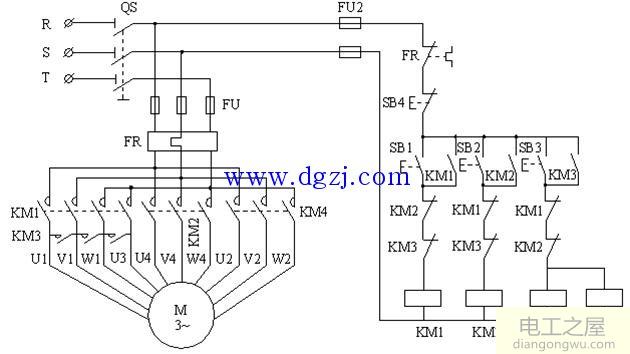

2，主电路

KM1主触点（4）形成低速连接，W1U3连接到W1点。

KM2的主触点形成中速Y连接，此时断开U3W1以避免交流电。

KM3和KM4的主要触点形成高强度双星连接（KM3形成点Y）。

电机调速原理及控制线路图解

控制电路

SB1用于KM1的启停控制。

SB2用于KM2的启停控制。

SB3用于KM3和KM4的启停控制。
