电动机绕组和外壳之间的绝缘对于电动机的安全运行非常重要。绝缘不良将对电动机的输出功率产生轻微影响，在严重的情况下，将无法打开电源，并可能对操作人员造成电击。

1.测量项目

对于鼠笼式电动机，您需要测量定子绕组和通往机壳的绕组之间的绝缘电阻（通常称为“接地”）。对于绕线转子电动机，除了上述测量之外，还必须测量转子绕组。每个绕组和外壳之间的绝缘测量；对于多速多绕组电动机，必须逐个测量每个绕组之间以及每个绕组与外壳之间的绝缘电阻。对于普通的中小型直流电动机，必须分别测量电枢。回路绕组，串联绕组和并联绕组之间以及底盘和滑环之间的绝缘电阻。

2.使用测量仪器

对于低于500V的低压电动机，您需要使用500V兆欧表或数字兆欧表。对于500至1,000V的电动机，您需要使用1,000V兆欧表或数字兆欧表。 1000V欧姆表块。

3.测量方法

以三相交流异步电动机为例。如果接线盒没有损坏，请拆下3个△/Y连接部分，并分开3个绕组，使它们独立。如图8-2（a）所示，对于不带接线盒直接连接的电动机，在△连接的情况下，三个绕组点必须始终彼此敞开。 -结尾。如果是Y型连接，则需要打开连接的中心点，以使三个绕组彼此分离并变得独立。此时，应注意标记连接方法，以便易于识别何时恢复连接，如图8-2（b）所示。

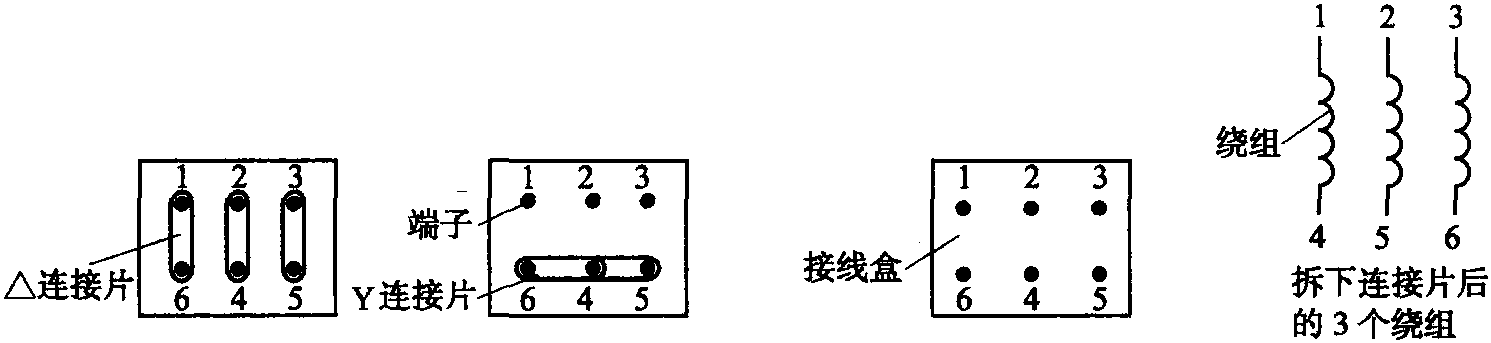

（a）拆下连接部件并分离3个绕组。

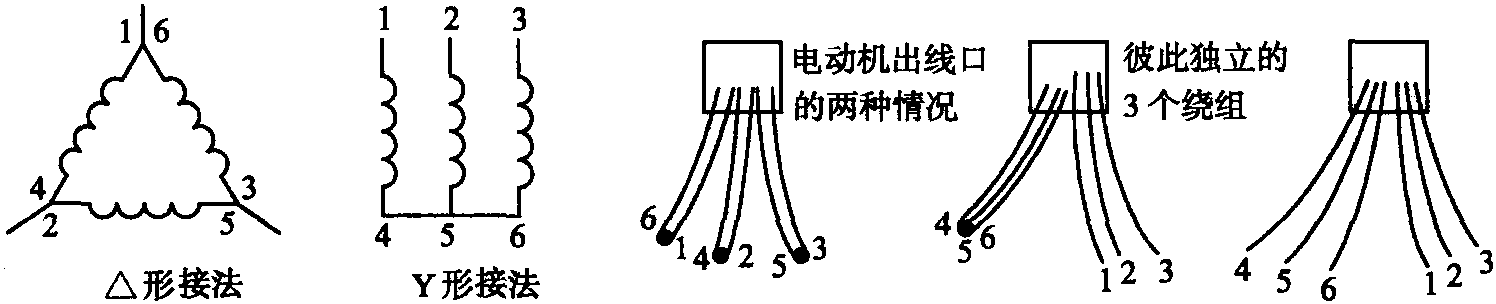

（b）三个绕组直接分开

图8-2使三个绕组彼此独立

在执行任何特定的测量之前，您需要熟悉仪表的正确使用方法，以确保仪表不准确或损坏仪表。以兆欧表为例。首先，您需要连接两根测量线（测试笔），校正指针的读数，顺时针轻轻摇动手柄，仪表头上的指针应移至“∞”位置。两条测量线的方向相同，时针轻轻摇动手柄时，仪表头上的指针应指向“ 0”。

在正式测量中，用于连接兆欧表“地”的测量线应连接到电动机的外壳，而其他测量线应依次连接到被测绕组。然后均匀摇动手柄（120转/分钟为宜），摇动时间应至少为1分钟。指针稳定后，显示的值就是绕组对地的绝缘电阻值。

可以使用绕组上的6个引出连接器来测量绕组之间的绝缘电阻值。将兆欧表的两条测量线连接到两个绕组的引线接头，并依次测量它们之间的绝缘电阻。

如果没有兆欧表或数字绝缘电阻测试仪，则还可以使用220V主电源和灯泡对500V以下的电动机进行粗略测试。测试电路如图8-3所示。灯泡不亮（灯丝不是红色）。这意味着绝缘良好，灯泡越亮，绝缘越差。

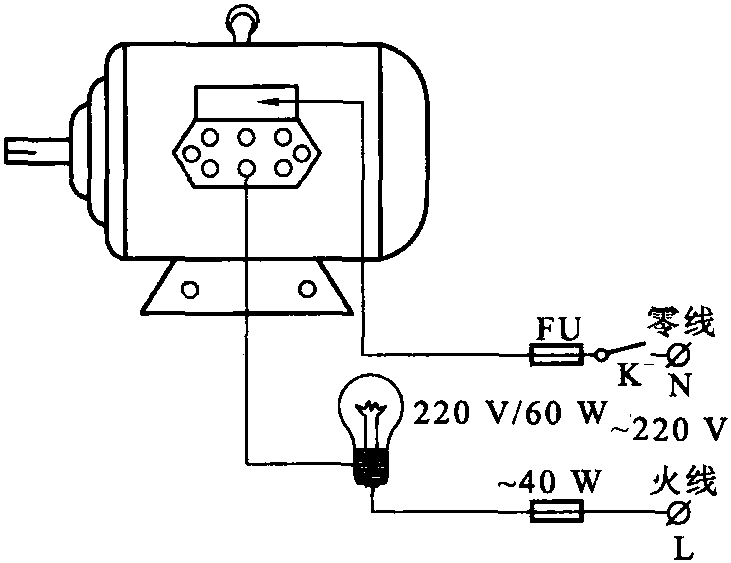

图8-3灯泡测试电路

4.绝缘电阻值

电动机绕组和壳体之间的绝缘电阻与电动机的容量没有直接关系，但与工作电压有关。在实际应用中，对于额定电压为500 V或更低的低压电动机，每个绕组与每个绕组的壳体之间的绝缘电阻应大于1MΩ，并且转子绕组和滑环之间的工作电压不得超过1MΩ。每伏特低。估计值为500Ω（例如500Ω/V）。实际测量结果为0.5?1MΩ时，应注意监测，小于0.5MΩ时应干燥。如果干燥后仍小于0.5MΩ，则必须进行额外的检查并进行局部维修，或者打开电动机并相应地更换绕组。
