电机线圈绕法口诀，三相异步电动机定子绕组首尾端的判别方法

在实际接线中，三相交流电动机的三个定子绕组的前端和后端非常重要。例如，在Y型连接中，三个绕组的头部或尾部连接在一起，而其余三个端部连接到三相电源。在三角形连接中，必须连接1个绕组的磁头。形成三个触点后，每个触点都连接到三相电，如图8-11所示。错误连接时，电动机剧烈振动，发出大声的噪音或轰鸣声，降低速度，三相电流严重失衡，温度急剧上升。在严重的情况下，电动机将不会旋转，并且保险丝会工作。电源电路断开，跳闸或绕组损坏。有时，电动机三个绕组的头端和尾端会失去标记，检测方法必须分两步进行。级（:）使用万用表的“Ω”块检测每个绕组的两个输出端，第二级（:）分别检测头端和尾端。

（a）Y型连接

（b）△连接方法

图8-11三相交流电动机Y /△连接

定子绕组头和尾端有三种常用的检测方法。

1.电池+万用表方法

首先，确定定子的三个绕组中的两个绕组的前端（也可以假设它们是尾端）:将万用表调整为小的直流电流范围。然后我们设置所有绕组的两根线。将端子连接到仪表，将仪表的“ +”端子指定为相绕组的端，将“-”端子指定为尾端，然后将两者连接。当时钟指针向前旋转时，第二级导线的一端缠绕在“ +”和“-”极上（如图8-12所示），连接到电池“ +”极的导线一端为第二相绕组的头部和末端与顶部相反。然后检查在三相绕组末端连接到:万用表的相绕组是否不动，将第三绕组的两个导线末端连接到电池的“ +”和“-”极，与上面，此方法是第三缠绕步骤将开始和结束分开。

图8-12使用干电池和万用表区分绕组头和尾端

2.AC低压电源（36V或12V）+灯泡类型

首先，将两个绕组的起点和终点分开。串联连接两个绕组，连接灯泡，然后将第三个绕组的两个出口端连接到交流低压电源。打开灯泡时，两个出口端连接到灯泡，一个是绕组的头端，另一个是第二绕组的尾端，如图8-13（a）所示。头和尾痕；如果灯泡没有打开，如图8-13（b）所示，则连接到灯泡的两个出口端子是两相绕组的端（或尾端）。然后，我们确定第三绕组的头端和尾端:将已知头和尾的（或第二）绕组串联到第三绕组，可以如下确定第三绕组的头和尾端：上面的方法。

（a）指示灯亮起，——，两个出口端属于同一绕组。

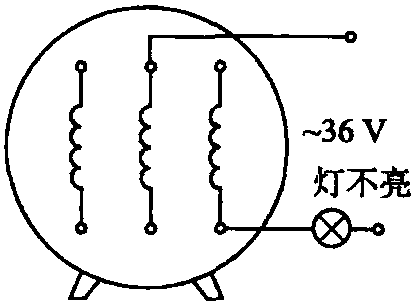

（b）指示灯熄灭。 ——出口两端不在同一绕组上。

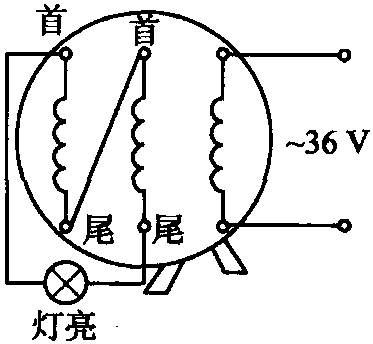

（c）指示灯在——上亮起，个和后一个已连接。

（d）指示灯熄灭——连接了两个头（或尾）端

图8-13使用36V低压电源和灯泡来区分绕组的末端

如果没有万用表，则可以用这种方法将每个绕组分开。这是如何做：首先，将3个绕组中的2个串联连接到灯泡上，然后打开交流低压电源。当灯泡打开时，两个插座的末端属于同一绕组，如图8-13（a）所示。当灯泡关闭时，两个插座的末端不属于所示的同一绕组。 8-13（b）。

3.万用表方法

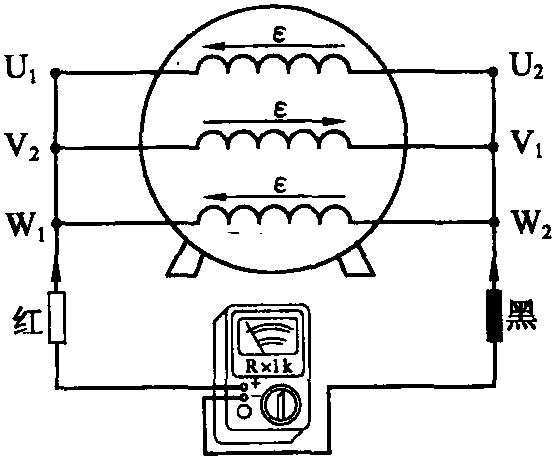

将万用表的转换开关转到小的DC毫安块，将三个绕组的虚拟头端和尾端连接到图8-14所示的电路，然后用手转动电动机的转子。如果万用表的指针没有如图8-14（a）所示移动，则表明三个绕组的两端之间的差是正确的。如果指针摇晃，如图8-14（b）所示，则绕组的末端反转，表示万用表的指针应一一反转，直到停止移动，然后再次进行测试。该测试方法基于以下原理：转子铁芯中的剩磁会在定子三相绕组中感应出电动势ε，通常必须重复几次。

（a）指针不动——接线正确

（b）指针摆动——，缠绕头和尾端反转

图8-14万用表将绕组头和尾端分开。
