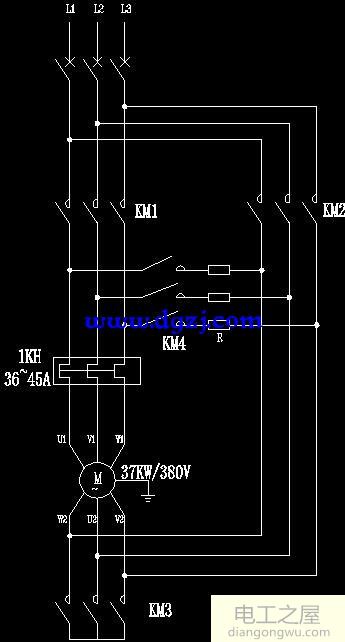

星三角闭合启动电路图的详细说明
与星形-三角形启动相比，闭合星形-三角形启动中有3个以上的电阻。
辅助图片
具体来说，我们画一个圆，有一个星形起点和一个三角形起点。
键位于连接电阻的部分。

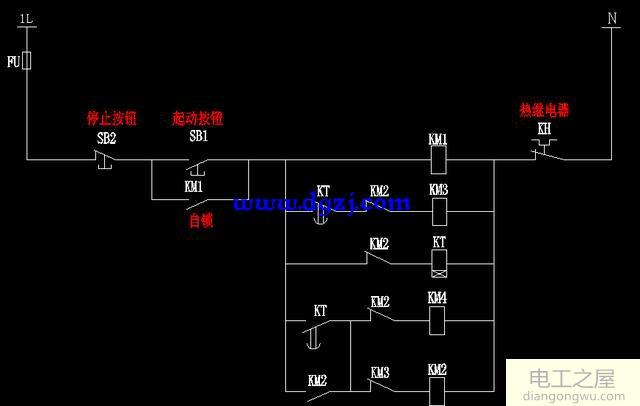

我知道星三角开始是从星形开始的，然后被时间继电器延迟，然后三角开始。
但是，封闭的星三角起始点需要再执行一个步骤：
1.明星开始优先级
2.被时间继电器延迟
3.立即抵抗
4.然后三角形开始。

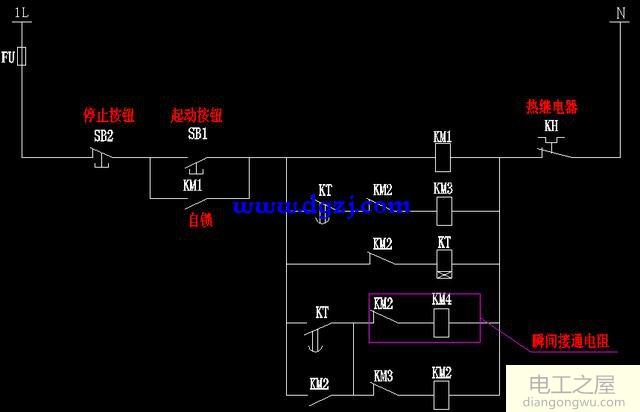

为什么电阻器立即打开？
1.查看先前的KT，KT常开触点操作，KM2常闭辅助触电和KM4（先接收电），
2.下面的KM3的常闭触点需要在打开KM2之前先将KT的常闭触点切断KM3线圈
3.在同时向KM2线圈供电后，常闭触点断开，KM4断开。
