简述三相异步电动机的组成(如何利用零序电压对电动机作缺相运行保护)

需要一个零序电压继电器来保护电动机免受缺相的影响，实际上还有另一种方法。但是，这些保护方法已经过时了，随着技术的进步，我们已经进入了PLC和变频器的时代。

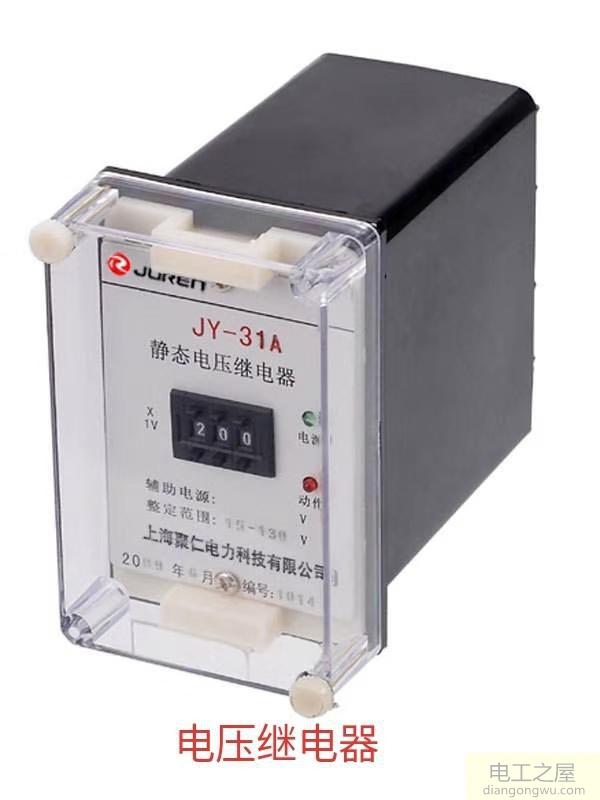

现在已经提出了这个问题，让我介绍一个用于缺相保护的零序电压继电器的原理和连接。

零序电压缺相保护的原理用于中性点接地的三相平衡系统。使用星形连接方案的电动机的中性点理论上为零（实际上相位是绝对不平衡的。当存在几伏特的电压时）会发生相损失，电动机定子的三相绕组的电压极不平衡。这会升高接地零序电压的中性点。当电动机满载时，该零序电压可以达到约20v至45v的原理，并且通过与电动机中性线串联的零序电压继电器，它实现了电动机的缺相保护。在电动机的正常运行中，零序电压继电器由于中性点到地的低电压而无法工作。当线路逐步淘汰时，中性点到地的电压会升高，从而使继电器断开触点以切断三相电源。

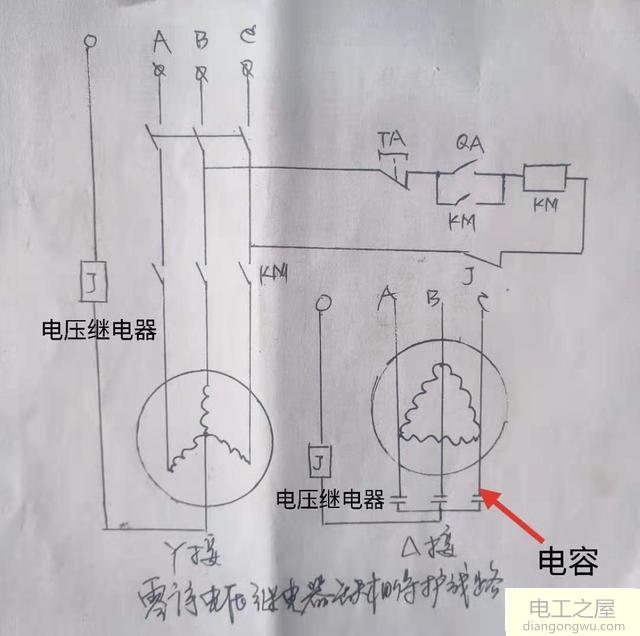

然后，对于三角形连接的电动机，您可以使用星形连接的电容器将其连接到三角形绕组，然后拉出原本不存在的零线，但是如果需要，可以制作一个零线。电容器的容量应为2-4微法拉，并且实际中性点相对于地面只有几伏（相电压的3-4％），因此继电器的工作电压可以设置在12v至24v之间。

通常，有一个用于保护三相交流电动机的电流互感器，并且由于它是电流互感器，因此它仅对电流信号敏感，因此采用零序电流信号。如果使用电压零序信号，该信号是从电动机接线盒获取的，则每个电动机都必须敷设一根信号电缆。这在成本，安装和维护方面带来了额外的负担。当机柜接收到电压时，信号，从控制柜到电动机的电缆，电动机中存在断线或缺相，并且不会反映出来自控制柜的零序电压信号。电流信号是不同的，因为空气开关，接触器，热继电器，电缆和电动机中的电流是串联的，并且串联电流在任何地方都是相同的。因此，从控制柜接收到的电流信号与以下内容完全相同：电机的电流信号。 如果您能提出一种使用电流人工智能技术通过三相电压波动信号间接保护三相交流电动机免于缺相的算法，那么由于零序电流，我认为这是不必要的。我认为信号本身太强。实际上，漏电保护装置也采用零序电流保护原理。它可以灵敏地保护数十毫安的泄漏电流。缺少电动机的相电流差通常为几十安乃至数百安培。当某些电动机导线在运行过程中突然断裂时，数百安培的电流突然变为零，并且由此产生的电压波动非常小，其他外部因素的变化也会影响电网。我认为由于电压的波动和变化，很难使用电压信号来保护三相交流电动机免受异相的影响。
