电机轴承温度检测与控制

  • 发布时间:  2021-09-08
  • 分类:公司动态
  • 作者:
  • 来源:未知
  • 访问量:4708

轴承温度可采用温度计法或嵌入式温度计法测量。在测量过程中,应确保温度计和被测零件之间有良好的热传递。比如所有的气隙都要用导热涂料填充。测量位置应尽可能靠近表中规定的测量点。测量点与轴承最热点之间存在温差,其值与轴承尺寸有关。

对于带有压入衬套的套筒轴承和内径小于150 mm的滚珠轴承或滚柱轴承,测量点之间的规定温差可以忽略,但对于较大的轴承,测量点之间的规定温差较大。

电机知识拓展

1对于轴承测点位置的规定

根据轴承类型的不同,测量点的位置也不同。为了便于交流,我们将测试规范中规定的两个测量点分别称为A点和B点。不同轴承上两个测量点的对应位置规定如下:

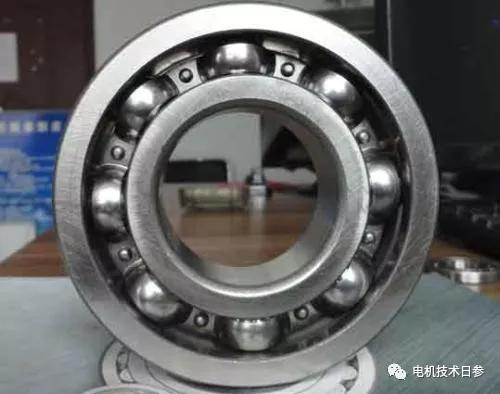

球轴承和滚珠轴承

点——位于轴承室内,距离轴承外圈不超过10毫米;

b点——位于轴承室的外表面,尽可能靠近轴承的外环。

低滑动轴承

点——位于轴瓦的压力区,距离油膜间隙不超过10毫米;

b点——位于轴瓦的其他部分。

2各测点位置选择的规则

对于外转子电机,A点位于静止部分,距离轴承内圈不超过10毫米,B点位于静止部分的外表面,尽可能靠近轴承内圈。

测量点与轴承外圈或油膜间隙之间的距离从温度计或嵌入式温度计的最近点开始计算。

轴瓦是支撑衬套材料的部件,衬套通过其他方法压入或固定在轴承腔内。压力区是承受转子重量和径向载荷(如皮带传动)等综合力的圆周部分。

3轴承温度限值

当在本文的A点测量时,轴承温度的允许值为:

滚动轴承(环境温度40时:95)。

滑动轴承:80,出油温度65。

以上非官方内容仅代表个人观点。
