（1）开始设置调整

满负荷启动电动机是有利的，您可以获得正确的时间和转矩斜坡设置。电位器的调节范围是3/4圈，如果调节电位器超出此范围，则该组件将被损坏。

1.启动设置（初始设置）

（1）启动转矩=60％线路电压。

（2）斜坡时间=10秒。

（3）电流极限=电动机满载电流（FLA）的350％。

（4）小节能电压=60％线路电压（仅在添加了节能功能时有效）。

（5）大节能电压=100％线路电压（仅在添加了节能功能时有效）。

2.调整

PS1的启动特性已在出厂时根据大多数用户电动机的特性进行了设置。使用PS1首次启动电动机时，请首先尝试确保这些初始设置合适。如果电动机没有增加，请增加电流限制设置以增加速度。如果电动机没有启动，请增加初始转矩调节。 PS1调整步骤和步骤如下。

（1）开始扭矩调节。可以通过调节电动机的初始启动电压来获得初始转矩，该电压值的调节范围为线电压的0到100％。进行调节时，顺时针旋转电位计P1以增加转矩（电压）。要校正电动机的启动扭矩，请拔下主电路板上的跳线插头X5，首先取消斜坡功能使其无法工作，然后顺时针调节电位计P1以增加启动扭矩。如果电动机刚刚开始旋转，则发出PS1停止命令，关闭电源，然后重新插入X5跳线塞以恢复软启动斜坡功能（见图2-12-6）。这样，将设置低的有效启动扭矩（请参见图2-12-7）。

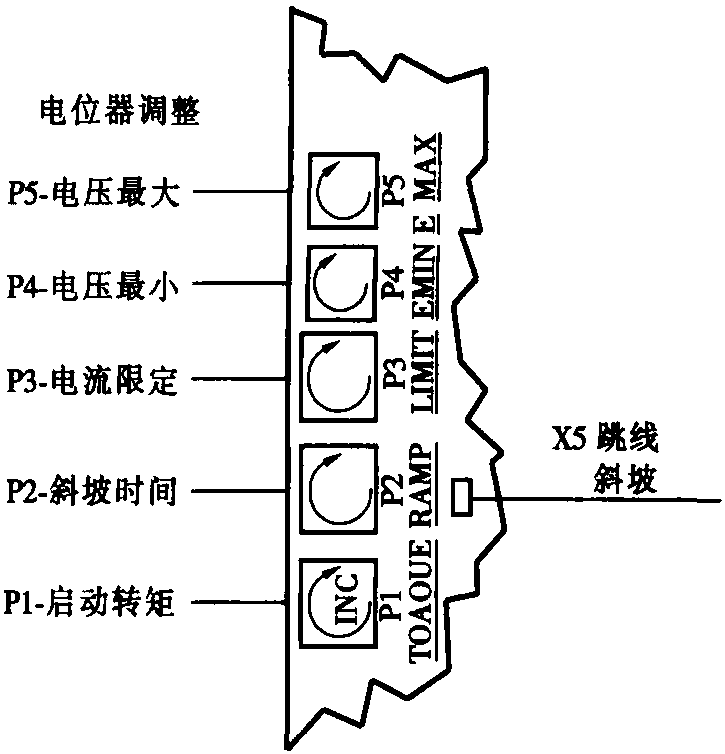

图2-12-6 PS1系列主电路板的电位器位置

（2）灯泡时数调整。灯泡的调节范围是0到60 s。调整灯泡时间可以更改到达电流极限点的时间，并且可以通过灯泡电位器P2顺时针调整加速时间（灯泡时间）以达到目标。调整初始扭矩后，调整灯泡时间，然后慢慢转动灯泡电位器P2，直到满足灯泡时间为止。停止电动机，然后重新启动电动机，以确保其满足电动机的加速要求（请参见图2-12-7）。

:灯泡小时数不要尽可能长。在某些情况下，斜坡时间过长，以至于电动机无法完全启动，从而保护了系统。通常，它可以设置为6秒到10秒，并且可以满足大多数负载条件。

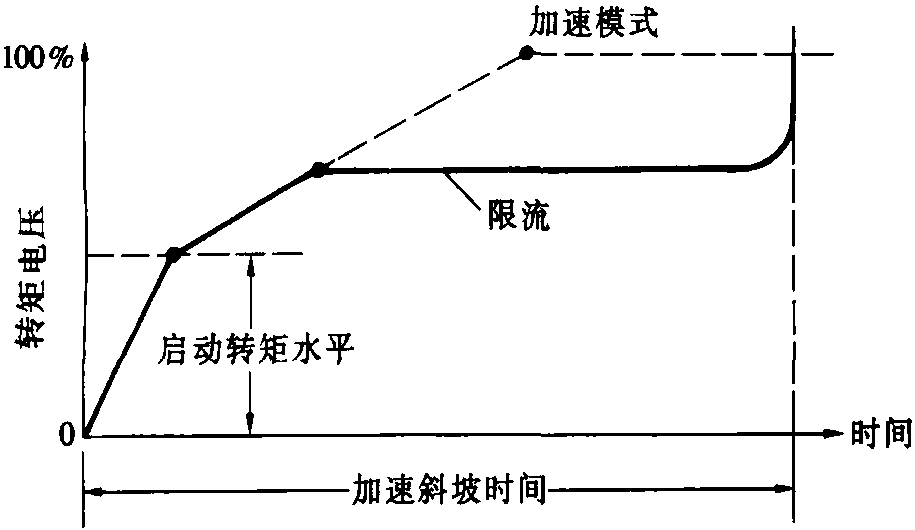

图2-12-7坡度特性图

（3）电流限制调整。 PS1的电流极限值比率在出厂时设置为额定工作电流的350％，可调电流极限范围是200％至500％。电流限制的主要功能是抑制峰值电流，并在必要时可用于延长斜坡时间。电压斜坡和电流限制之间的相互作用允许加速器电动机达到其大电流，并确保电流限制值满足要求。电流限制应设置得足够高，以允许电动机全速运行。 350％的出厂设置通常是一个很好的起始值。

警告:对于负载变化频繁的电动机，请勿将电流极限值设置得太低，以防止电动机停止并终导致电动机过载和跳闸（见图2-12-7）。

（4）跳闸电流（初始设置）。出厂设置的跳闸电流是不可调节的满载电动机电流的100％。瞬时跳闸和断开功能可以防止系统或电动机的输出线与地线短路。

（5）低电压（仅对节能功能有效）。电位器（P4）标有“ EMIN”，用于调节低电压（见图2-12-6），有效值为工厂出厂线电压的60％（对于380V系统为230V），大多数用户要求。

可以在使用现场进行调整，以实现的节能效果。首先，您需要认识到输出电压与电动机负载直接相关。进行调整时，将交流电流表连接至控制器的输出导线，并将交流电压表连接至输出的两相之间。首先在较小的负载下运行电动机，测量添加到电动机上的电压和电流，顺时针旋转“ EMIN”（P4）以增加电压，逆时针旋转“ EMIN”（P4）以降低电压。 “ EMIN”（P4）的设置是电动机电流的低点。当电动机电压略微降低并且电动机电流开始增加时，顺时针旋转“ EMIN”（P4）以减小电动机电流并将其返回到设置。当电动机电流小时，这是“ EMIN”（P4）的设置（请参见图2-12-8）。

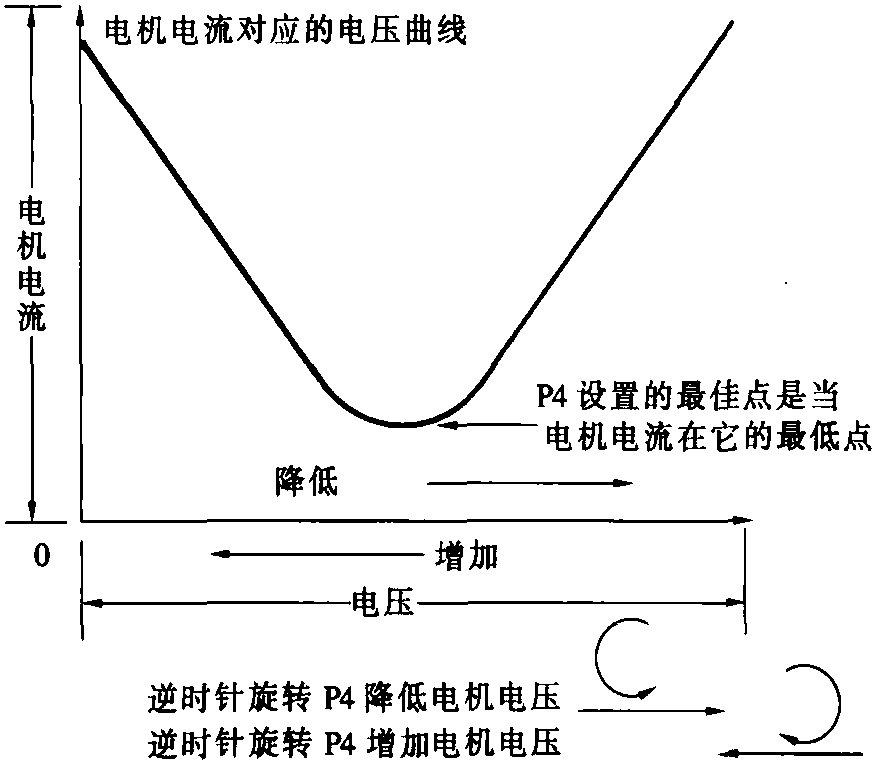

图2-12-8根据电动机电流的电压曲线图

说明:

1）如果电动机处于满负载或接近满负载，则小电压调节无效。在这种情况下，必须将P4一直旋转以取消节能调节中的小电压设置。

2）如果由于负载的不断变化而无法确定小电压，请不要调整小电压设置，而应使用出厂设置。

3) 节能的特点是由于具有电流敏感线路能使电动机在轻载状态下减小电动机转子损耗,新式的具有节能经济型电动机在设计中减小了转子损耗,比起标准电动机可以在低的满载电流状态下工作。这可能影响节能部件的正确运行。因此,在使用节能经济型电动机时好去掉PS1的节能功能。

(6)高电压(节能功能有效时工作)。高电压节能调节是电动机满载运行时的高线电压,节能调节量是电动机满载运行时的高线电压,出厂设置为100% (380V),能满足大多数情况,它能削掉和调节高于额定电网电压的部分,限制高电压加到电动机上以减少电动机发热和延长电动机使用寿命。

(二) 热过载继电器的调整

PS1系列通过可调式热过载继电器提供电动机过载保护。标准PS1配有10级热过载保护。10级过载保护提供额定值为600%的电流、10s断路保护继电器动作。20级过载保护也可作为一种选购,20级过载保护将在600%电流20s断路。

热过载继电器可通过转动标有ABCD的刻度盘来调节满载电流(FLA) 的范围,过载继电器将在125%FLA(对于1.15的电动机负载系数) 时断路,以及在115% FLA(对于1.0的电动机负载系数)时断路,对于较低功率的电动机控制装置可以通过直接调节在过载继电器调节轮上的刻度盘来设定。

1.满载电流

过载调节刻度盘上标有FLA的数值,由字母ABCD可知相对应的刻度盘上的电流值,电动机负载为1.15时将FLA调节到相应的电动机额定电流,当电动机的FLA值在两个字母之间时则估调刻度盘。当电动机运行负载系数为1.0时,按图2-12-9所示转动FLA刻度盘。有些继电器上标有电动机电流,应按实际电动机电流设置。

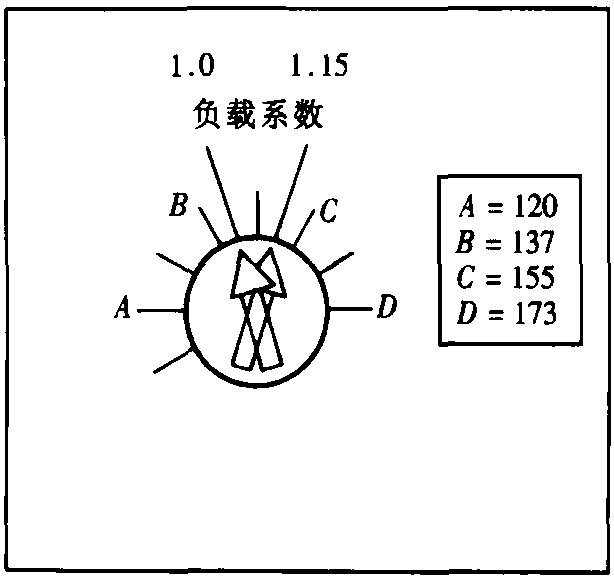

图2-12-9 满载电流电位器FLA的调整

警告: 为了防止火灾和引起电击危险,如果发现继电器的加热元件烧毁,则应更换整个继电器。

2.手动/自动复位

出厂设置“M”的过载继电器在手动位置上 (建议用手动复位),将标有“A”和“M”的复位刻度转到“A”位置则是自动复位状态。为了避免过热或电动机过载时电动机自动起动应附加两线控制触点,这样控制器触点会在断路时离位,当用户自己安装机壳时,应将警告牌按要求贴在机壳或设备的前面。当选择自动起动时,刻度盘上起动警告标记须贴上,上面写上:

警告: 与该设备相连接的电动机无需预先操作将会自动起动。

3.跳闸显示检查

用手动复位检查过载断路跳闸功能,按下过载继电器上的复位键,当控制器断路后指示灯信号将显示“Fault”和“OL”。按下过载继电器上的复位按钮和PSB1000板上的复位按钮就能清除错误(见图2-12-11上的复位键位置)。这项检查可确保电动机保护功能正常工作。

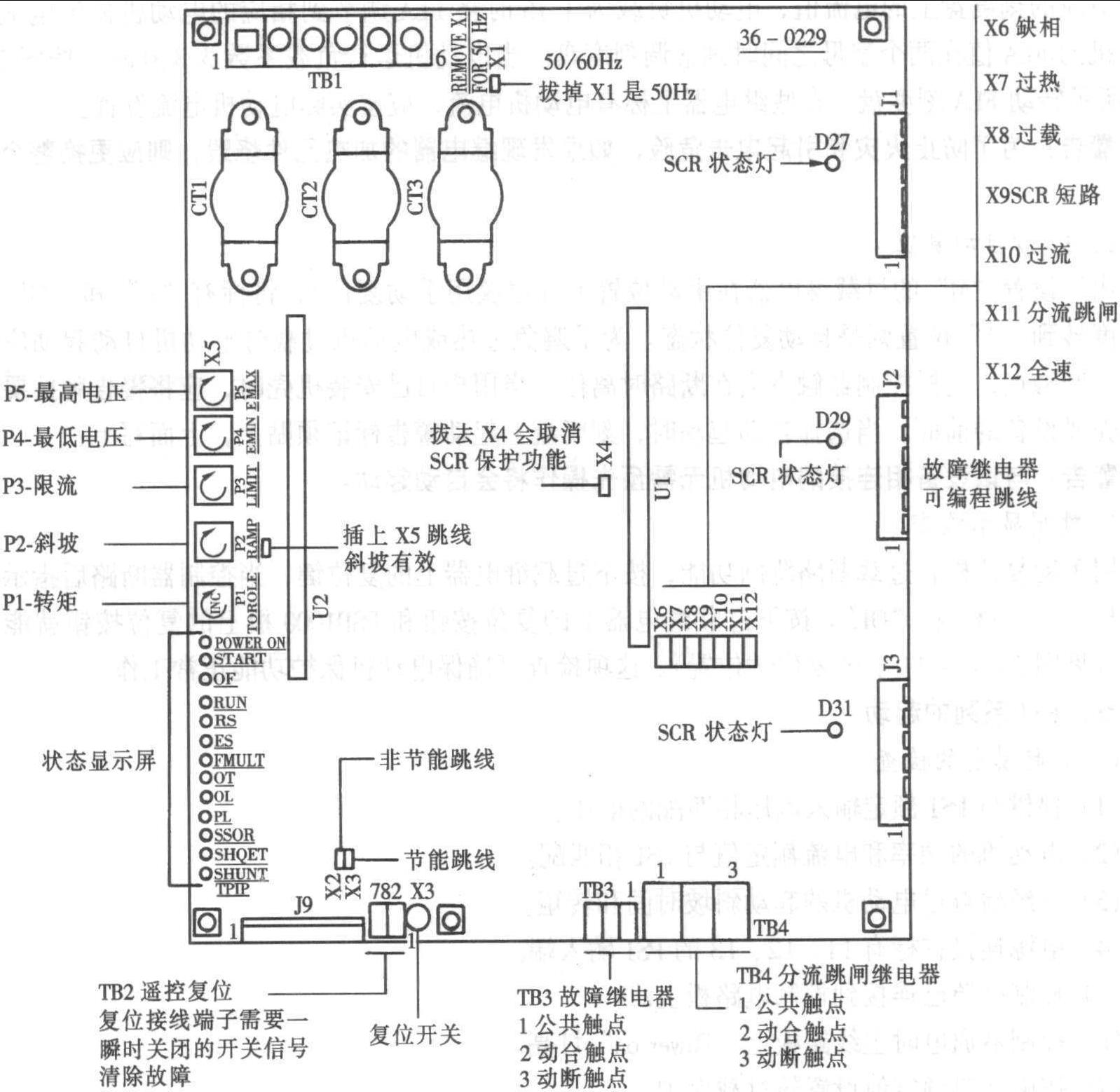

图2-12-11 主控制板PSB1000
