WJR软起动单元外形尺寸与安装(装配图的安装尺寸)

发布时间: 2021-03-06
分类：行业资讯
作者：
来源:网络
访问量：4300

（1）大小

WJR软起动器单元的外部尺寸分为三种类型：图2-3-1显示了7.5?45kW的外部尺寸，图2-3-2显示了55?132kW的外部尺寸，图2-3-3显示了145?315kW的外部尺寸。

在图2-3-3中，有两个风扇由50℃的温度开关控制，当晶闸管散热器的温度达到50℃时，温度开关起作用，风扇起作用。

（2）安装要求

1.网站要求

必须正确安装WJR软启动设备，以实现预定的设计性能和使用寿命。

（1）环境湿度为:5％?95％，无凝结或水滴。

（2）环境温度为:-30?+ 40℃。

（3）污染等级:不超过III级。

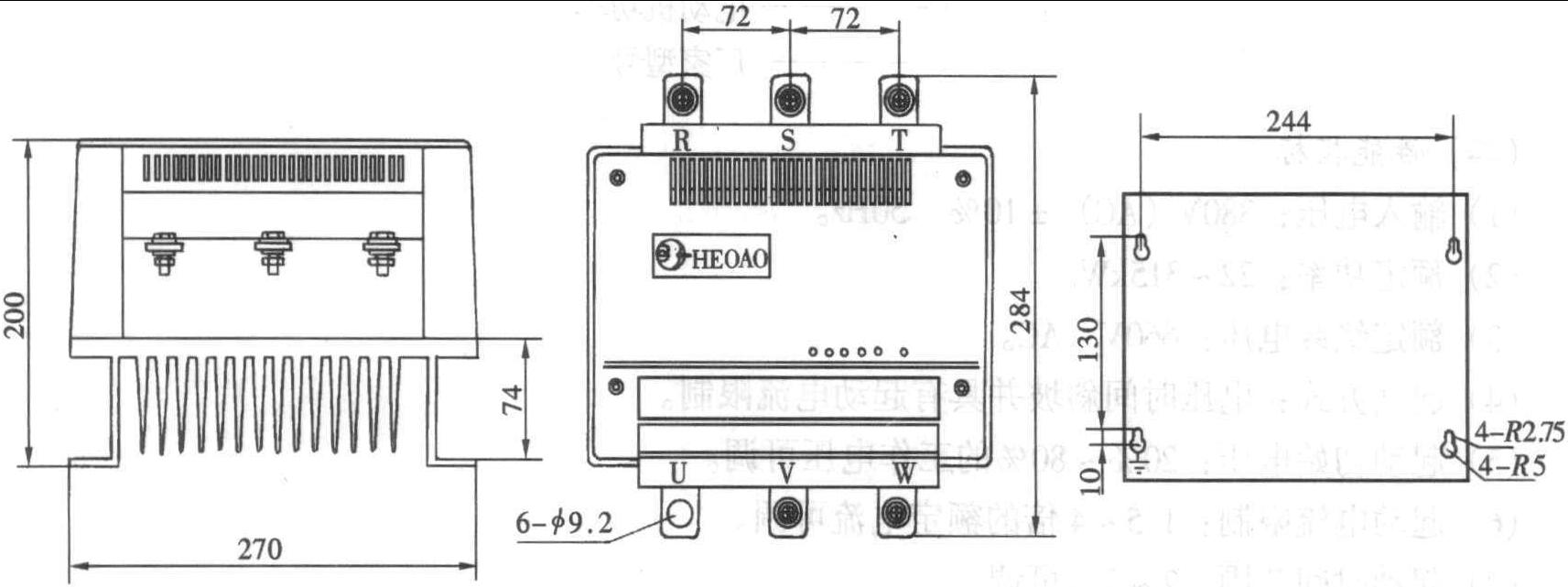

图2-3-1 WJR装置7.5?45kW的外形和安装尺寸图

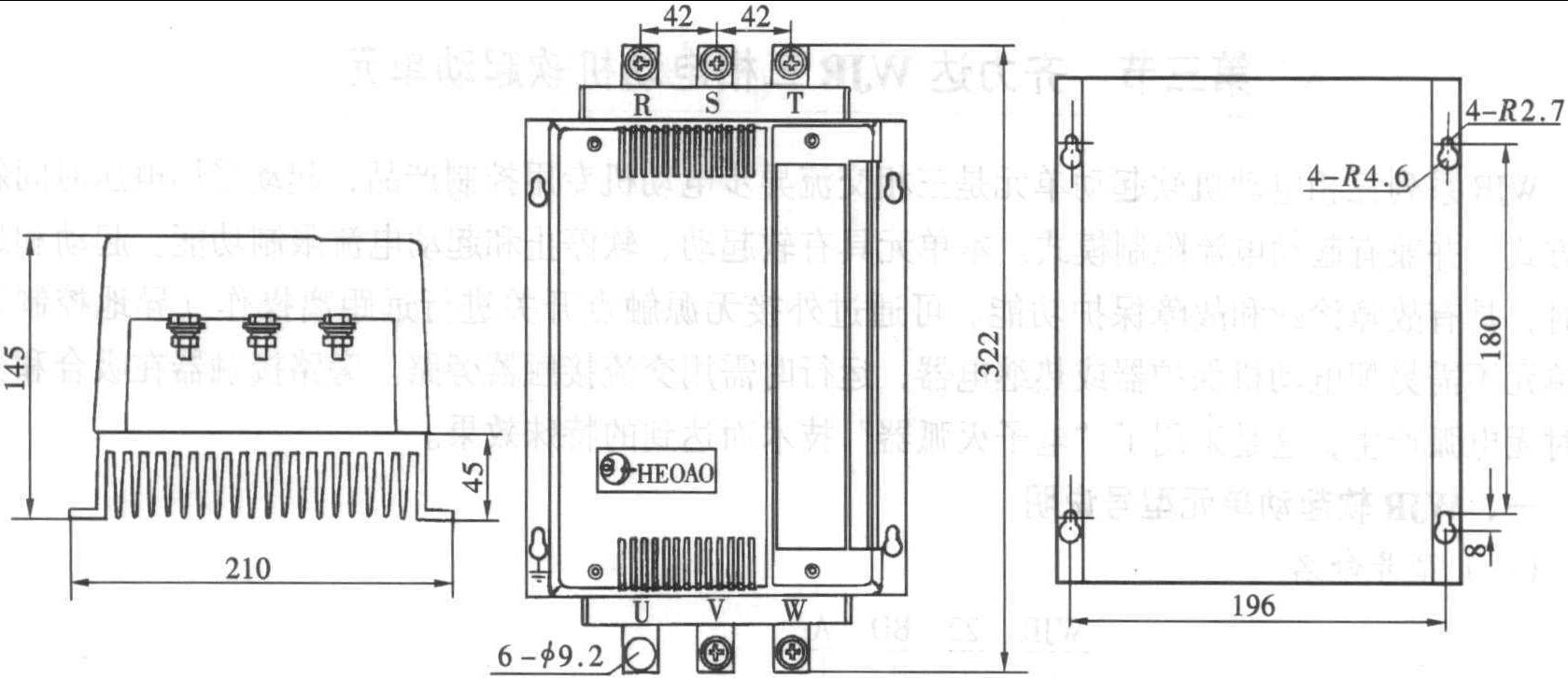

图2-3-2 WJR单元55?132kW外部尺寸和安装尺寸

（4）安装面和垂直面之间的倾斜度为±5°以下。

2.确定

在安装WJR软启动单元之前，请确保所有零件在运输过程中均未损坏。检查机械零件的松动以及运输过程中可能发生的其他情况，确保软起动器的适用功率与电动机的功率相匹配，并且选择其他电气组件符合设计要求。

3.电流互感器选择

应根据表2-3-1选择电流互感器，以使过载保护时间不准确，电流极限不在1.5至4倍之间。

表2-3-1 WJR单元电流互感器选择表

软起动器功率（kW）7.5111518.5?22374555电流互感器（A）75:5100:5605150:5605200:5605333:5400:5605500:5软起动器功率（kW）7590110?132160?185220 ?250315电流互感器（A）600:5800333:5605333:51500 p:52000:5e

0251x3000333

图2-3-3 WJR装置140到315kW的外部尺寸和安装尺寸
