1.定子

直流电动机的定子可以理解为壳体和主极芯。直流电动机运行时，已连接至直流电源。为了产生转子旋转所需的磁场，主磁极铁心专门设置为包含励磁绕组，如图5所示。 7.主磁极铁芯通常通过冲压，剪切和层压1至2mm的钢板制成，并使用带有铆钉的铆钉制成整体。

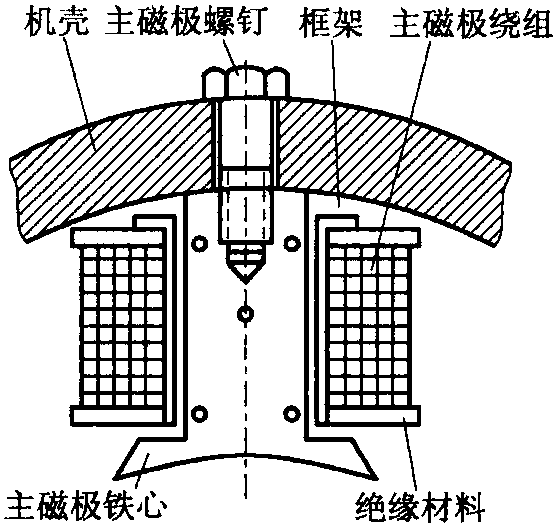

图5-7直流电动机的定子和主极结构

对于由晶闸管驱动的大型DC电动机或大功率DC电动机，在两个主电源之间放置一个由叠置硅钢板制成的小磁极——换向磁极，以改善电动机的换向性能。它与整流绕组（或称为附加激励）一起产生整流磁场。

将直流电动机的定子绕组设置在定子的主极上，并且在施加直流电之后会产生励磁磁场，因此将其称为励磁绕组（图5-7）。小型直流电动机的励磁绕组由电磁线控制，而中大型直流电动机则用扁平铜线缠绕。连接到励磁绕组的直流电源称为励磁电源，也可以将励磁电源与转子绕组组合使用直流电源。因此，励磁绕组中有4种连接方式：单独励磁（励磁），并联励磁（励磁），串联励磁（励磁）和复合励磁（励磁），如图5-8所示。每个绕组端子的标记如表5-1所示。

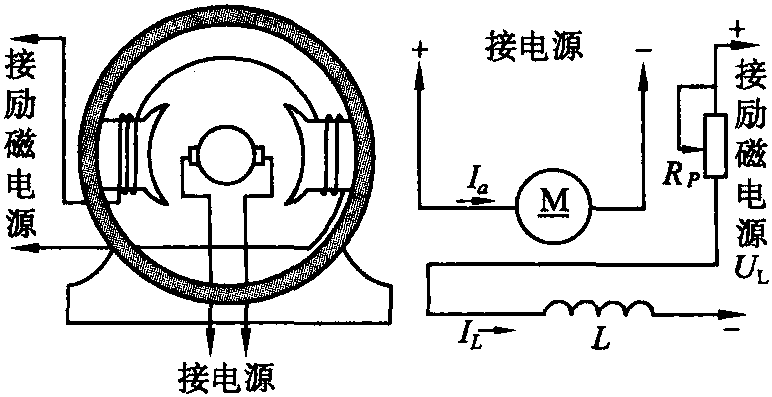

（a）贺力连接方法

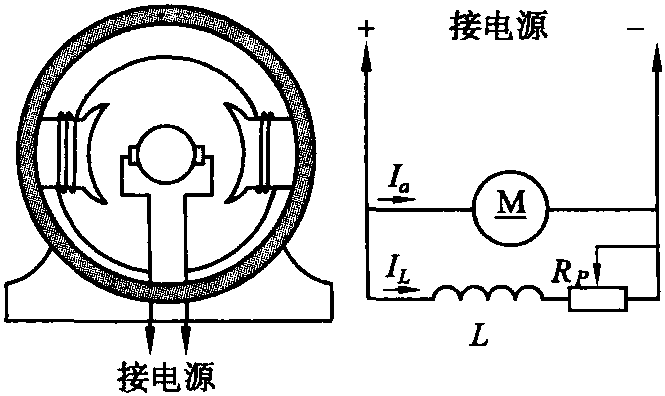

（b）并行连接方法

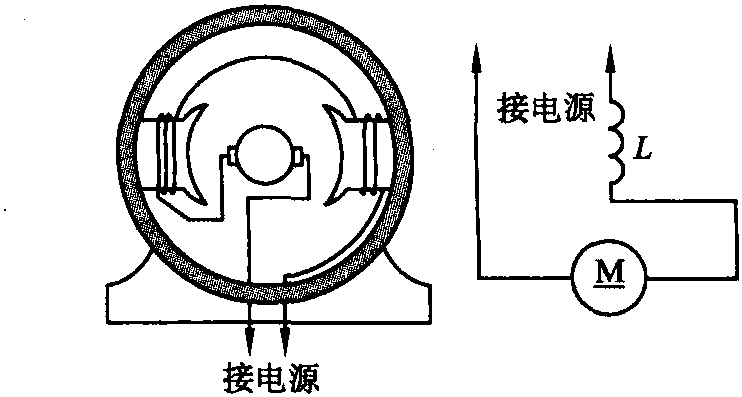

（c）串行连接方法

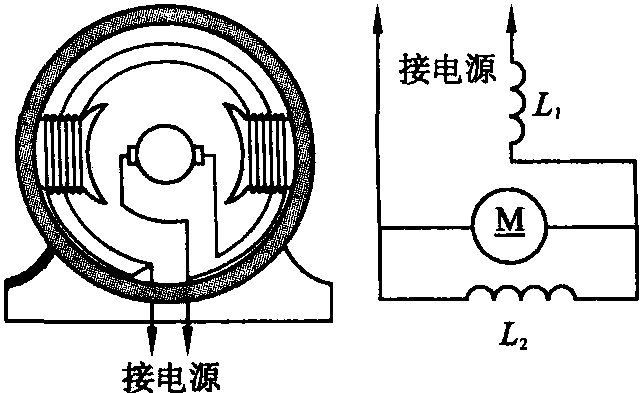

（d）复合激励连接方法

图5-8直流电动机励磁绕组的4种连接方法

表5-1直流电动机绕组的结束标记

绕组名称1965年之前从1965年到1980年之后1980年开始结束开始结束开始结束开始结束结束电枢绕组S1S2S1S2A1A2整流器绕组H1H2H1H2B1B2系列励磁绕组C1C2C1C2D1D2并联励磁绕组F1F2B1B2E1E2励磁补偿由电动机驱动的直流绕组磁极绕组中，换向磁极的芯中有一个套管。整流极绕组必须与主极绕组串联连接，并且极性不能接反。

2.转子

直流电动机的转子通常称为电枢，是产生电磁转矩并将电能转换为旋转机械能的组件，主要由铁芯，旋转轴，电枢绕组和电枢绕组组成。整流器。

像交流电动机一样，电枢铁芯是通过层压0.35?0.5mm厚的相互绝缘的硅钢片制成的，轴是由合金钢锻造而成的，其外周具有用于插入放电电枢线圈的凹槽。如图5-9（a）所示。

电枢绕组由高强度绝缘线（圆形或矩形）制成，该绝缘线根据一定的规则埋在电枢转子的外周槽中，并与换向片相连。通过电刷相连接的直流电源。电枢绕组的固定必须非常牢固，以防止电枢高速旋转时电枢振动或因离心力而脱落。

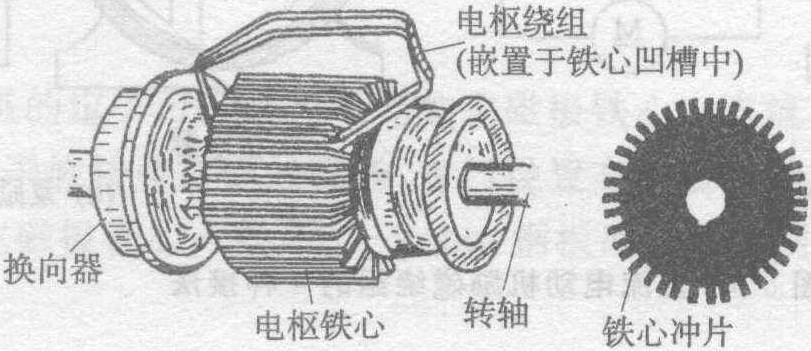

（a）电枢

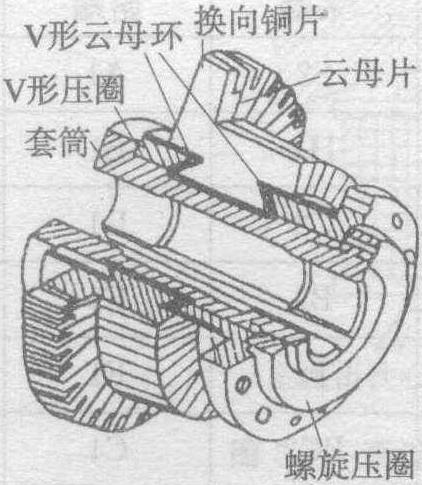

（b）积分换向器

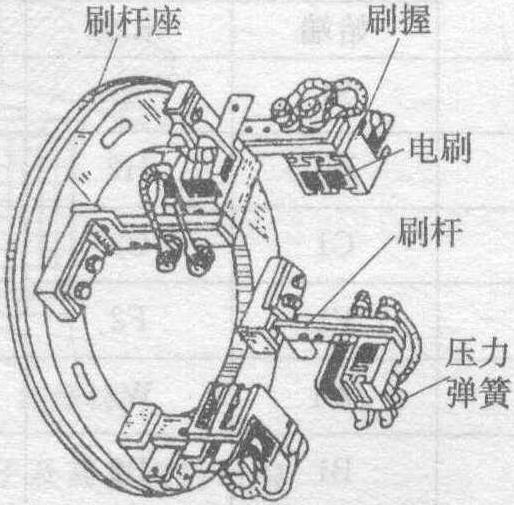

（c）电刷

图5-9直流电动机的转子结构
