三相异步电机电机定子绕阻布线方法详解
- 发布时间: 2021-03-29
- 分类：行业资讯
- 作者：
- 来源:未知
- 访问量：7000
相关三相异步电机电机定子绕阻的布线方法，三相异步电机的溶解图 ，分成电机定子（静止不动一部分）、电机转子（转动一部分），电机定子包含电机定子变压器铁芯、电机定子刷级与电动机轴，电机转子同样。
三相异步电机电机定子绕阻布线
一、电机定子（静止不动一部分）
1、电机定子变压器铁芯：电机定子变压器铁芯的功效是做为电动机等效电路的一部分，并在其上置放电机定子绕阻。
2、电机定子绕阻：电机定子绕阻的是电机的电源电路一部分，进入三相交流电，造成电磁振荡。
关键绝缘层新项目：1）对地绝缘层 2）两色绝缘层 3）匝间绝缘层
接线端子(△接线方法)
电机定子三相绕阻的布线方法：1）星形接法(Y接) 2）三角形接法(△接) 3、电动机轴
二、电机转子（转动一部分）
电机转子是电机的转动一部分，包含电机转子铁芯、电机转子绕阻和传动轴等构件。来源于：电工技术世家
1、电机转子铁芯
功效：电动机等效电路的一部分，并置放电机转子绕阻。一般用0.5mm厚的铁氧体磁芯冷挤、叠压而成，铁氧体磁芯内孔冲有分布均匀的孔，用于安装 电机转子绕阻。
2、电机转子绕阻
功效是激光切割电机定子电磁振荡造成感应电流及电流量，并产生磁感应转距而使电机转动。依据结构的不一样分成鼠笼式电机转子和缠线式电机转子。

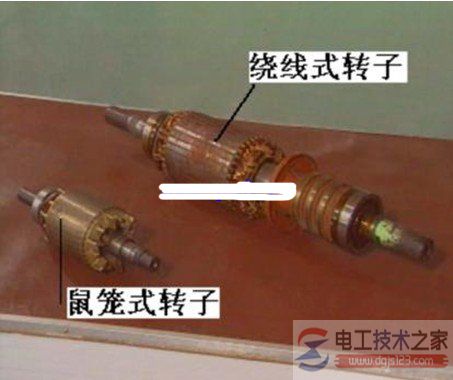

1）鼠笼式电机转子：若除掉电机转子铁芯，全部绕阻的外观设计像一个绕线式电机，故称笼型绕阻。中小型笼型电机选用铝铸电机转子绕阻，针对100KW之上的电机选用铜条和铜端环电焊焊接而成。
2）缠线式电机转子：缠线电机转子绕阻与电机定子绕阻类似，也是一个对称性的三相绕阻，一般连接成星型，三个小组出线头收到传动轴的三个集电环（电滑环）上，再根据炭刷与外电路连接 .
3、传动轴：用于传送转距及支撑点电机转子的净重，一般由低碳钢或碳素钢做成。
三、其他配件
轴承端盖、滚动轴承、滚动轴承轴承端盖、散热风扇
