掌握电机振动测试和判断中的特殊事项

测量、评估和限制电机振动的国家标准编号为GB10068，适用于额定输出功率低于50MW、额定转速为600-3600r/min的三相交流电机和DC电机。对于立式电机和法兰安装电机，本标准仅适用于可在自由悬挂下测量的电机。但是，本标准不适用于安装在运行场所的电动机、三相换向器电动机、立式水轮发电机、永磁发电机和串励DC电动机。女士，请参考此内容并与您分享。

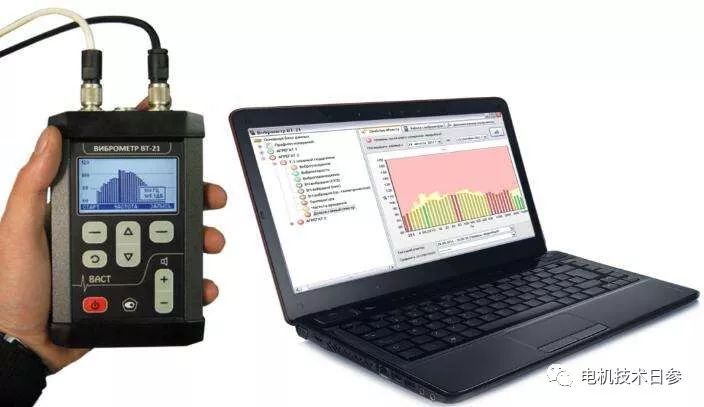

特别强调振动测量

对测量量值的规定.振动测量值是振动位移(双振幅)、振动速度的有效值和电机轴承处的振动加速度。

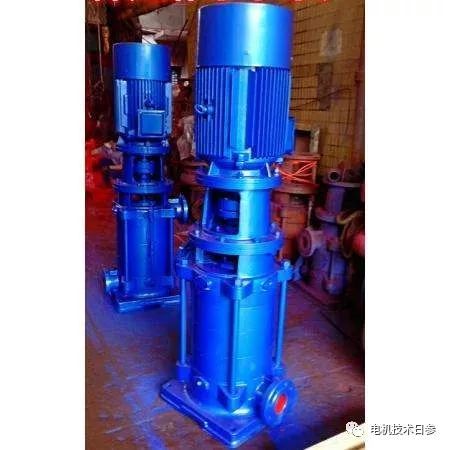

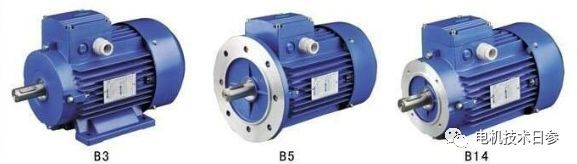

测定方法。刚性安装时，电机应紧固在装置上，避免紧固力不均匀和安装平面不均匀引起的附加振动。对于V1立式电机，电机应安装在专用工作台上；对于B5卧式电机，电机小的时候可以直接放在海绵垫上；当电机较大时，应将其放置在合适的V形支架上，支架和电机之间应垫上海绵或橡胶，以减少额外的振动。

半键安装。应将所有合适的半键嵌入键槽。当使用“全高半长”半键时，半键应放置在键槽的轴向中间。然后，用特殊的尼龙或钢套筒将半键拧紧在轴上。固定必须可靠，以免高速旋转时甩出，造成安全事故。

电机运行状态.除非另有规定，电机应在空载状态条件下无输出运行。(1)交流电机应采用额定频率和电压。(2)对于DC电机，应施加额定电枢电压和适当的励磁电流，使电机达到额定转速。(3)多速电机应在每个速度下运行和测量。(4)调速电机应在整个调速范围内测量，或通过试测找到振动值大的速度。(5)对于发电机，在电机模式下，可在额定转速下空载运行；如果不能在电机模式下运行，应由其他动力驱动，使速度达到额定值，空载运行。

测量点的位置.采用六点法：从轴的伸出端开始测量。轴承盖右侧 轴承盖上侧 轴承盖轴上侧 底座顶部靠近非端部 底座右侧靠近非端部 在非端部。如果因为电机这端有风扇和罩而无法测量，允许电机反转，那么可以将第六点反转，然后改为在点测量。

振动测量结果的判断

一般情况下，将测量数据中的大值作为电机的振动值，并与标准规定值进行比较。

感应电机，尤其是2P电机，特别容易出现两倍转差频率的拍频振动。在这种情况下，振动速度的有效值Vt可以由公式(1)确定：

在公式(1)中

Vmax——大振动速度有效值；

Vmin——小振动速度的有效值。

振动极限

振动强度下限。振动值适用于在规定频率范围内测量的振动速度、位移和加速度的宽带均方根。这三个测量值的大值用于评估振动强度。

交流电机振动速度限制在电网频率的两倍。2P交流电机在两倍于电网频率时会产生电磁振动。为了正确评估该振动部件，需要刚性安装电机。

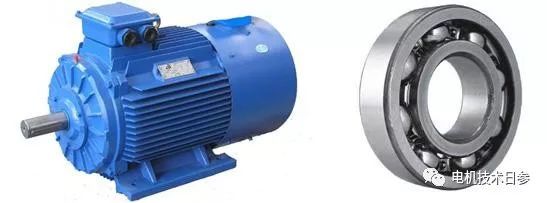

轴向振动。轴承的轴向振动与轴承的功能和结构有关。对于推力轴承，轴向振动与推力波动有关，会损坏滑动轴承的金属材料或滚动轴承的零件。这些轴承轴向振动的评价方法应与径向振动的评价方法相同。

振幅与速度有效值的关系

由于振动的幅度只与振动质点振动的幅度有关，而振动速度与振动质点振动的幅度和频率有关，很难用它们之间的固定关系来相互转换。但是，当轴在圆形轨道上振动时，根据理论计算，它们之间有以下关系。

振动速度的计算见公式(2)，公式(3)可由公式(2)导出。

在公式(2)和(3)中：

S -振动幅度，单位为毫米；

N -电机速度，单位r/min；

Vt -振动速度的有效值，单位为毫米/秒；

-角频率，单位为弧度，应根据公式(4)计算。

以上非官方内容仅代表个人观点。
