不同结构电机的温度分布
- 发布时间: 2021-08-02
- 分类：行业资讯
- 作者：
- 来源:未知
- 访问量：7023
在电机温升的计算中，重要的是计算绕组和铁芯的温升。这些部件不仅是导热介质，也是分布式热源。一般来说，它们的温度在空间上总是按照一定的规律呈曲线分布，所以高温升和平均温升是有区别的。虽然电机各部件的发热极限应以大温升为依据，但在计算中，一般只能整体计算发热部件的平均温升，平均温升与大温升之间存在一定的规律性关系，所以平均温升也可以用来衡量电机的发热情况。今天，简单介绍几种典型电机的温度分布。
不同结构电机的温度分布

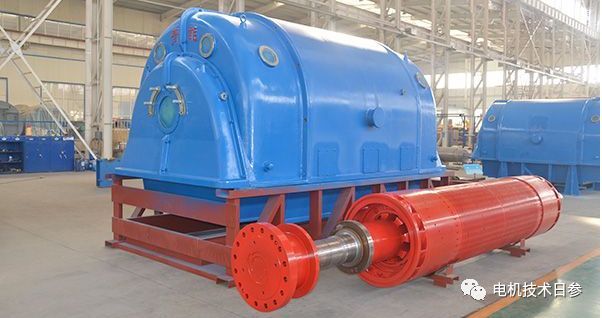

采用对称径向通风系统的电机中定子绕组沿轴向的温度分布
当采用这种通风系统时，通过每个径向通风管道的风量大致相同。此时，绕组和铁芯的高温度出现在电机的中部。定子绕组中部铜(铝)消耗转化的热量，一部分通过铁芯和风道散入空气，另一部分沿绕组传导至两端，从绕组端部散入空气。在一种有效长度较短的电机中，端部散热对绕组的冷却起着重要作用。
采用轴向通风系统或混合式通风系统定子绕组沿轴向的温度分布
一般来说，采用端部不对称的通风系统时，定子绕组和铁芯的温度分布，以及高温度出现的位置，从对称通风系统的中部向电机逸出的热空气的出口方向移动。

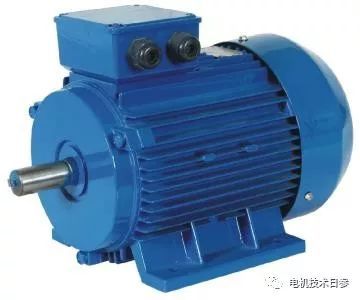

表面冷却的封闭式（交流）电机中定子绕组温度沿轴向的分布
在这种电机中，定子绕组中的损耗主要通过铁芯和框架耗散。绕组端部散热条件差，所以端部损失的一部分热量也会通过槽通过铁芯散发出去。这样定子绕组的温度分布两端高中间低。
励磁绕组中的温度分布
在集中多层励磁绕组中，由于高度远大于厚度，热量主要从表面散失。在这种绕组中，沿厚度的温度分布通常不同于绕组内外表面的散热，因此温度分布是不对称的。
铁心叠片组中的温度分布
由于硅钢片叠片组在径向和轴向的导热系数相差很多倍，可以近似认为铁心叠片组在径向的温度分布是均匀的，而在轴向的温度分布是均匀的。
就是不统一。如果通过两侧径向风道的风量不同，芯体的轴向温度分布也会不对称。
以上非官方内容仅代表个人观点。
