小摇表真的会导致触电甚至伤害生命吗？

参加朋友女儿LG的婚宴，做电气测试多年的朋友，右手戴手套，与现场气氛特别格格不入。女士经询问，了解到LG用兆欧表测量电机绝缘后没有放电，导致右手触电，一直开裂剥落。

兆欧表是电气工业中为常用的一种检测仪表，如果知道其品性，真还没啥问题；若不经意间走了神或初学者，免不了落得朋友LG那样的尴尬。

绝缘电阻与电机

绝缘电阻是检验电气设备能否安全可靠运行的重要指标，它表示载流部件之间以及载流部件与设备外壳之间的电阻值。

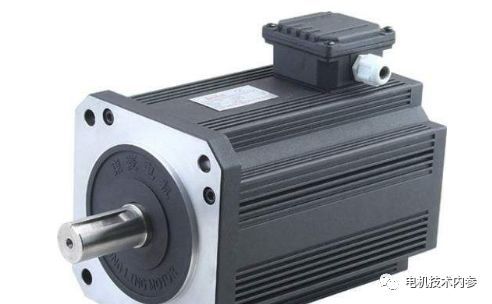

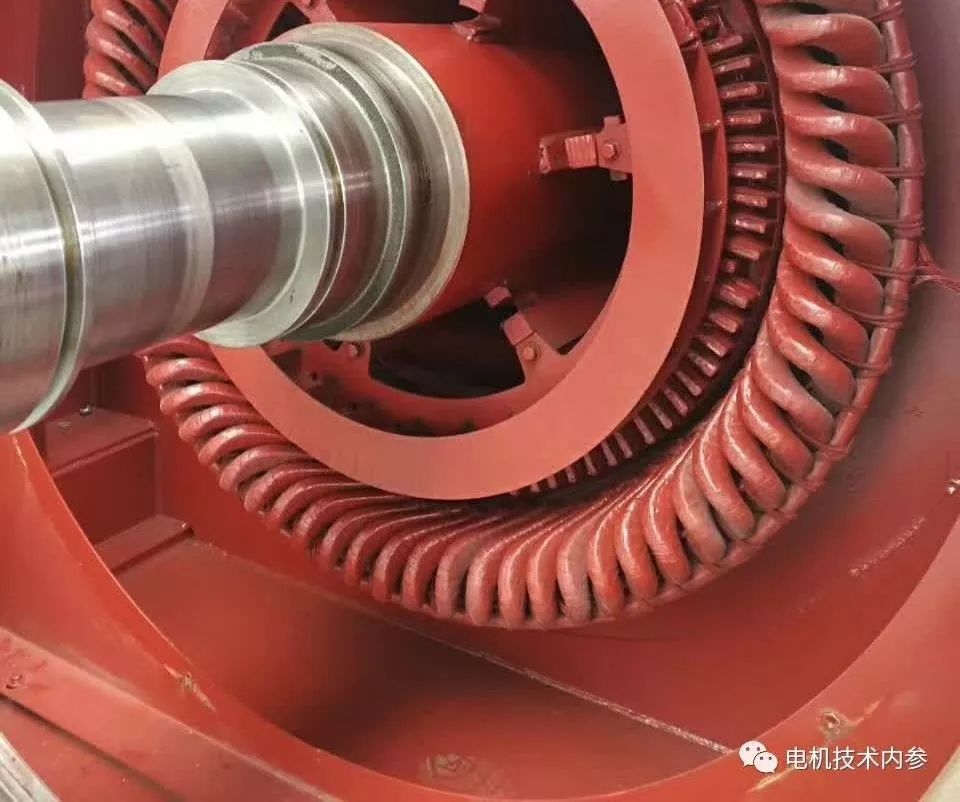

判断电机质量状况的重要项目之一就是绝缘电阻。绝缘电阻低，意味着电机绝缘受损或受潮了，疏忽这一情况或未发现并消除，轻者烧毁电机，重者酿成重大人身安全事故，结果远非's朋友LG就是这么简单。

如何考核电机的绝缘电阻？

电机的绝缘电阻评估应根据热态和冷态、电机应用和功率进行不同的处理。

热状态和冷转态

当电机在热稳定状态,工作时，绕组的绝缘电阻不得大于公式(1)得出的值。

RM=U/(1000+P/100)……（1）

在公式(1)中

RM——电机绕组绝缘电阻，m；U——电机绕组额定电压，v

P——电机额定功率，千瓦

在冷状态,的情况下，绕组的绝缘电阻应根据(2)计算。

RMCU/1000(tE-t)/3……（2）

在公式(2)中

RMC——冷绝缘电阻评估值，m

TE——绝缘材料的热分类参考温度，如95(b类)、115(f类)、时绕组温度t——测量(一般采用环境温度)，

U——绕组额定电压，v

应用场合和功率大小

1)通用

通用电机绝缘电阻的评估值应按公式(1)计算。如果计算值小于0.38 m，应取0.38 m作为小允许值。

由于中型以下电机容量3000kW，公式(1)中P/100远小于1000，可以认为1000 P/1001000，因此中型以下电机绝缘电阻的考核值可以简化如下：

RM=U/1000……（3）

例如，额定电压为380V的交流电机的绝缘电阻应不小于0.38 m，额定电压为220V的电机按公式(3)计算为0.22 m，但仍按0.38 m校核。

2)小功率电机绕组的绝缘电阻应评估为不小于1m。

3)机座号在H630以下的湿热带交流电机和直径990mm的湿热带DC电机(中小湿热带)定子电压3000伏、额定电压110伏~ 3000伏、保护等级在IP22以上、IP44以下(保护电机)的：电机按公式(1)计算

4）中小型干热带按式（1）计算，低为0.38 MΩ。

如何测量绝缘电阻？

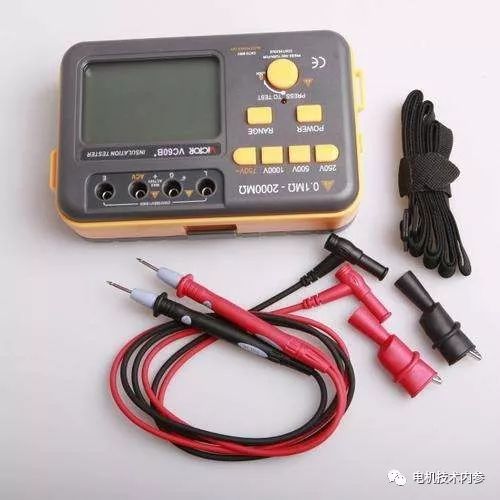

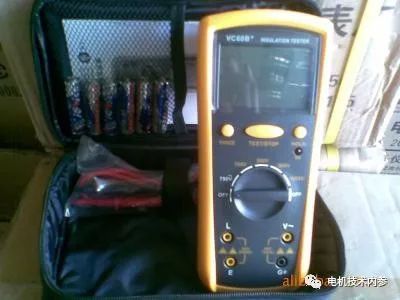

测量绝缘电阻的仪表为测量绝缘电阻表，俗称兆欧表、摇表。

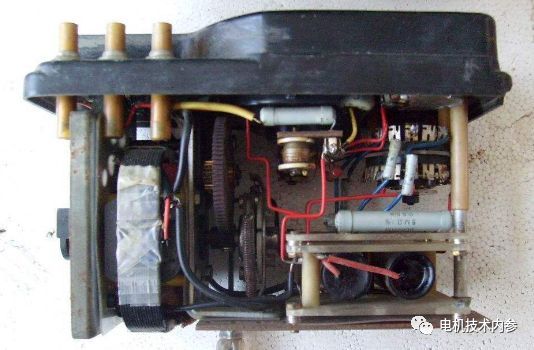

兆欧表是用来测量被测设备的绝缘电阻和高值电阻的仪表，它由一个手摇发电机、表头和三个接线柱（即L：线路端、E：接地端、G：屏蔽端）组成 。一般情况下，额定电压在500V以下的设备，应选用500V或1000V的摇表；额定电压在500V以上的设备，选用1000V~2500V的摇表，更详细的分档见表1。

表1

电机额定电压，V

≤36

>36～500

>500～3300

>3300

兆欧表规格，V

250

500

1000

≥2500

兆欧表的使用注意事项

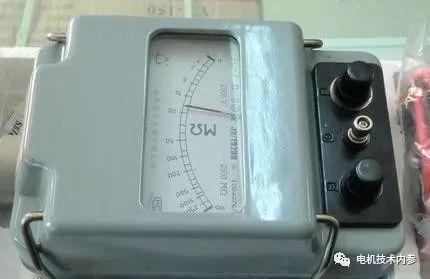

●量程范围的选择。摇表的表盘刻度线上有两个小黑点，小黑点之间的区域为准确测量区域。所以在选表时应使被测设备的绝缘电阻值在准确测量区域内 。

●被测电机电压与兆欧表电压的对应性。若用额定电压过高的摇表去测量低压绝缘，可能把绝缘击穿；

● 确保被测量电机处于不通电状态。测量绝缘电阻以前，应切断电机电源并充分放电（特别是对于高压电机），其目的在于保障人身和设备的安全，并使测量结果准确；

●兆欧表导线完好无损并连接可靠。表连线应是绝缘良好并彼此分开的单根线，尽力不使连线与地面接触，以防止因导线绝缘不良而引起测量误差；

●兆欧表自身符合性检查。测量前先进行一次开路和短路试验，检查摇表是否良好，符合以下两条要求时，可判定兆欧表完好。

符合如下要求表明表的性能良好：（1）开路试验：将两连接线开路并摇动手柄，指针应指示无穷大；（2）短路试验：两连线头瞬间短接一下，指针应指归0处。

●防震动及极限指示要求。在测量时，一手按着摇表外壳以防表体振动；当表针指示为0时，应立即停止摇动，以免烧表。

● 表体放放置及速度控制要求。测量时，应将摇表置于水平位置，以每分钟不低于120转的速度转动摇把；

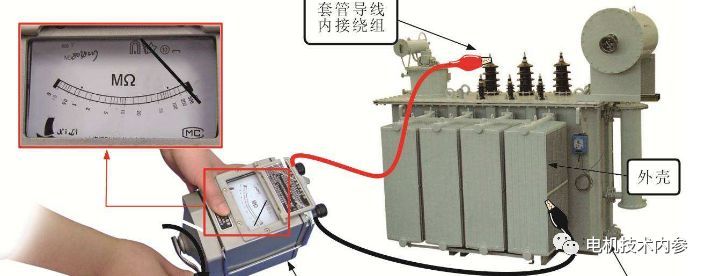

●放电要求。摇表使用完毕，应将两测头短路放电。在摇表未停止转动或被测设备未进行放电之前，严禁用手触及被测部分和仪表的接线柱或拆除连线，以免触电；

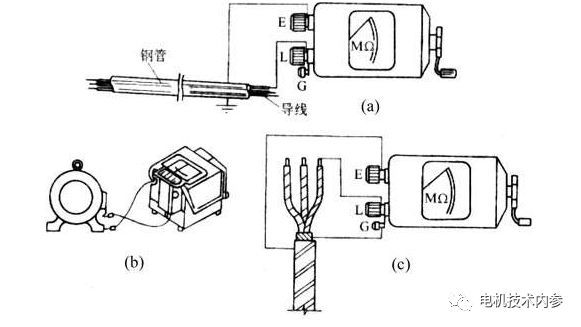

●屏蔽接线端子的使用。如遇天气潮湿或测电缆的绝缘电阻时，以消除绝缘物表面泄漏电流的影响；

●危险源的规避。禁止在雷电或潮湿天气，或邻近有带高压电设备的情况下检测；

●测量完毕后，应将被测设备放电 。

本文为原创作品，未经许可，不得转载，欢迎分享转发！
