女士参与朋友小M闲聊，他们企业售出的绕线电机转子引线发生对地，小M动用了设计部门人员仔细分析，发现该电机制造时未按要求使用规定电压的引线。

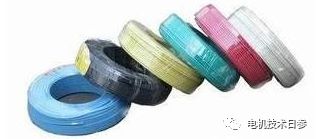

电机引接线是电机产品的重要组成，不同的电机因产品自身特点和使用工况的特殊性，需要选择不同类型的电缆。因电机产品引线与绕组同时浸漆的特殊工艺，专门有行业标准规定了电机用电缆的特性要求女士参整理了用于直接、永久地与电机绕组连接并引出机壳或绕组，与电机接线柱直接连接电缆的一些相关要求，与大家进行分享。

关于浸漆的要求

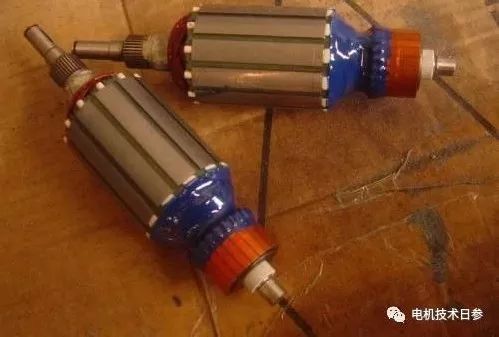

电缆通常需经受与相接部件相同的处理，包括浸入浸渍漆中，并进行后期的烘烤。尽管电缆在型式试验中包含了热效应试验和耐浸渍漆试验，但用户仍应就所用电缆浸渍漆的牌号、烘烤固化处理方面的信息提供给电缆生产厂家，以进一步明确电缆的适用性。

温度方面的内容

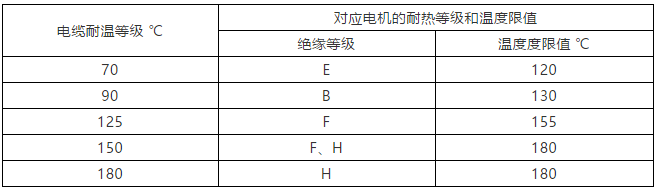

电缆连续运行导体高温度与电缆所连接的机械或设备的“热点”温度无关。电机绝缘的耐热等级分类涉及到线圈绕组热点温度，而线圈端的引接线通常固定在线圈绕组温度低之处，线圈端引接线上的温度一般都要低于所连接线较强绕组的温度。下表列出了根据电机绝缘温度等级对电缆的典型选择。然而，要准确选择电缆则应考虑多种因素，如产品设计、产品性能及有关安装条件的鉴定试验。

电机常用电缆型号、名称及特性

● 连续运行导体高温度为70℃的软电缆和软线

对应标准JB/T 6213.2

JV 聚氯乙烯绝缘电机绕组引接电缆(电线)

JF 丁腈聚氯乙烯复合物绝缘电机绕组引接电缆(电线)

使用特性：交流额定电压为500V;连续运行导体高温度为70℃;电缆(电线)敷设时的允许弯曲半径应不小于电缆(电线)外径的4倍。

● 连续运行导体高温度为90℃的软电缆和软线

对应标准JB/T 6213.3

JE 乙丙橡皮绝缘电机绕组引接电缆(电线)

JEH 乙丙橡皮绝缘氯磺化聚乙烯护套电机绕组引接电缆(电线)

JEM乙丙橡皮绝缘氯醚护套电机绕组引接电缆(电线)

JH 氯磺化聚乙烯绝缘电机绕组引接电缆(电线)

使用特性：电缆(电线)的交流额定电压为500V、1000V、3000V、6000V和10000V; 连续运行导体高温度为90℃; 电缆(电线)敷设时弯曲半径应不小于电缆(电线)外径的4倍。

● 连续运行导体高温度为180℃的软电缆和软线

对应标准JB/T 6213.4

JG 硅橡皮绝缘电机绕组引接电缆(电线)

使用特性：电缆(电线)的交流额定电压为500V、1000V、3000V、6000V和10000V; 连续运行导体高温度为180℃; 电缆(电线)敷设时弯曲半径应不小于电缆(电线)外径的4倍。

● 耐氟里昂软线

对应标准JB/T 6213.5

JZ 聚酯绝缘耐氟里昂电机绕组引接软线

JF46 聚全氟乙丙烯绝缘耐氟里昂电机绕组引接软线

使用特性：电缆(电线)的交流额定电压为500V;电缆(电线)敷设时的允许弯曲半径应不小于电缆(电线)外径的4倍。

● 连续运行导体高温度为125℃和150℃的软电缆和软线

对应标准JB/T 6213.6

JYJ125 125℃交联聚烯烃绝缘电机绕组引接电缆(电线)

JYJ150 150℃交联聚烯烃绝缘电机绕组引接电缆(电线)

使用特性：电缆(电线)的交流额定电压为500V(JYJ150型电缆仅有该电压)、1000V和3000V;JYJ 125型电缆(电线)的连续运行导体高温度为125℃，JYJ 150型电缆(电线)的连续运行导体高温度为150℃;电缆(电线)敷设时的允许弯曲半径应不小于电缆(电线)外径的4倍。

JB/T 6213.1-6213.6是针对电机引接线的系列标准，规定了不同电机、不同工况条件下的专用引接线标准和具体要求，各电机生产企业应按照电机的实际选择并正确使用，预防因引接线选择和使用不当导致的质量问题。JB/T 6213.1是针对于电机用电缆的一般要求，而其他则是对于不同绝缘等级或不同工况条件下的特殊要求。
