1.1的端子描述和原理图。SEW变频器如下图所示:主要分为X10 \ X11 \ X12 \ X13 \ X16 \ X17
变频器接线端子示意图
2.制动器和制动电阻的接线部分很重要,要根据图示来理解。
抱闸和制动阻力

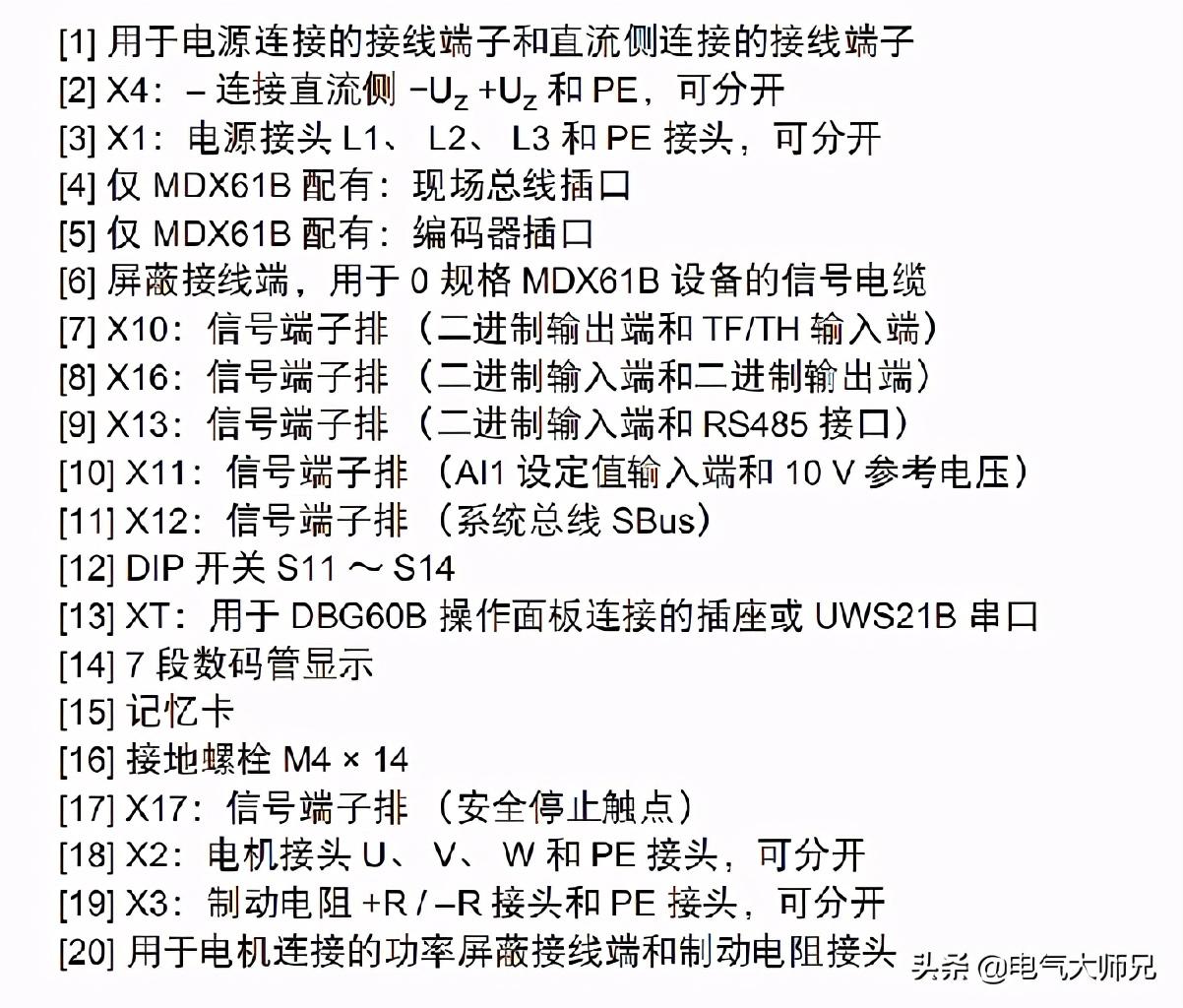

3.每个终端的功能描述,如下图所示:
终端描述

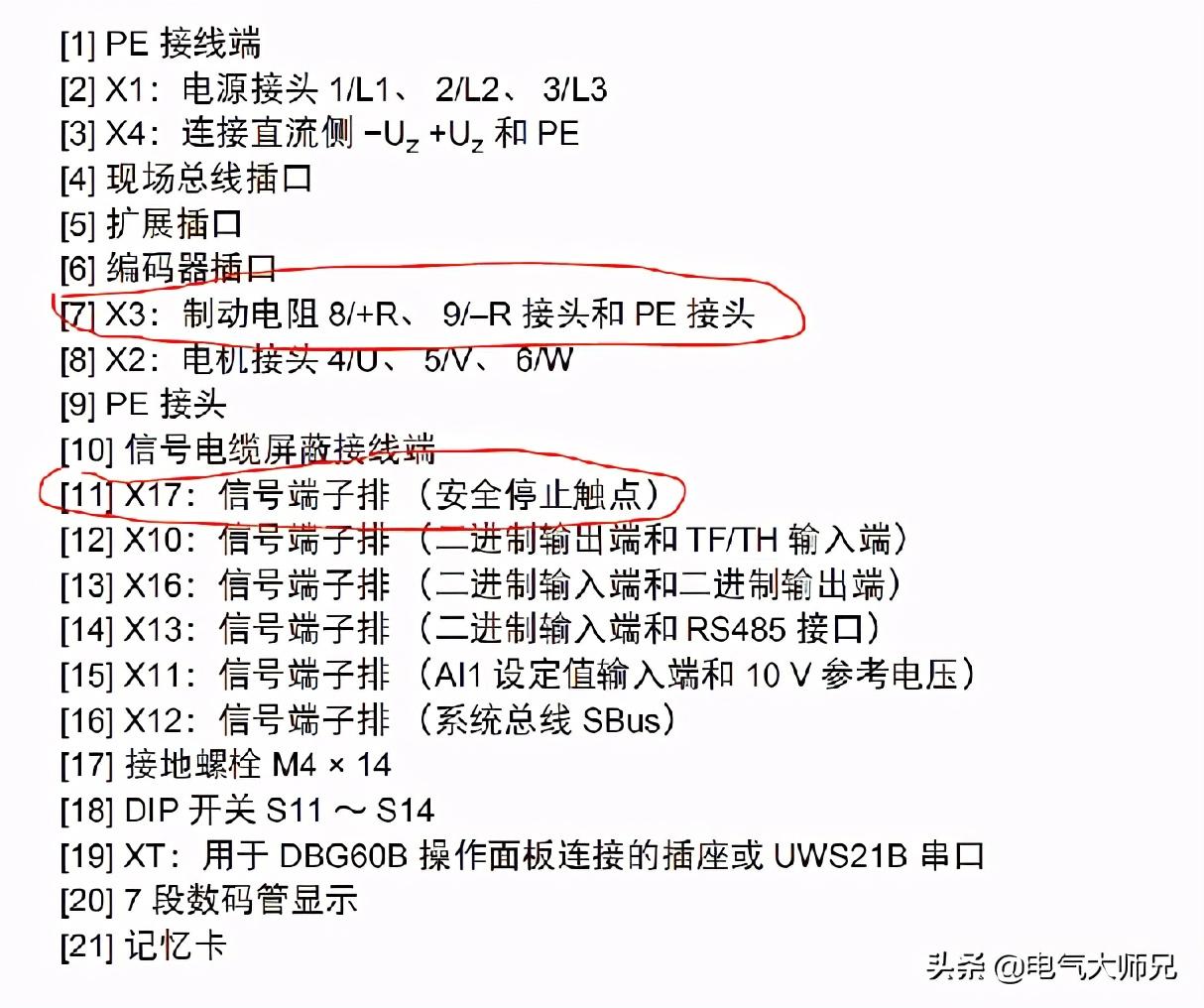

4.制动阻力和安全停止信号注意:
制动阻力和安全停止信号

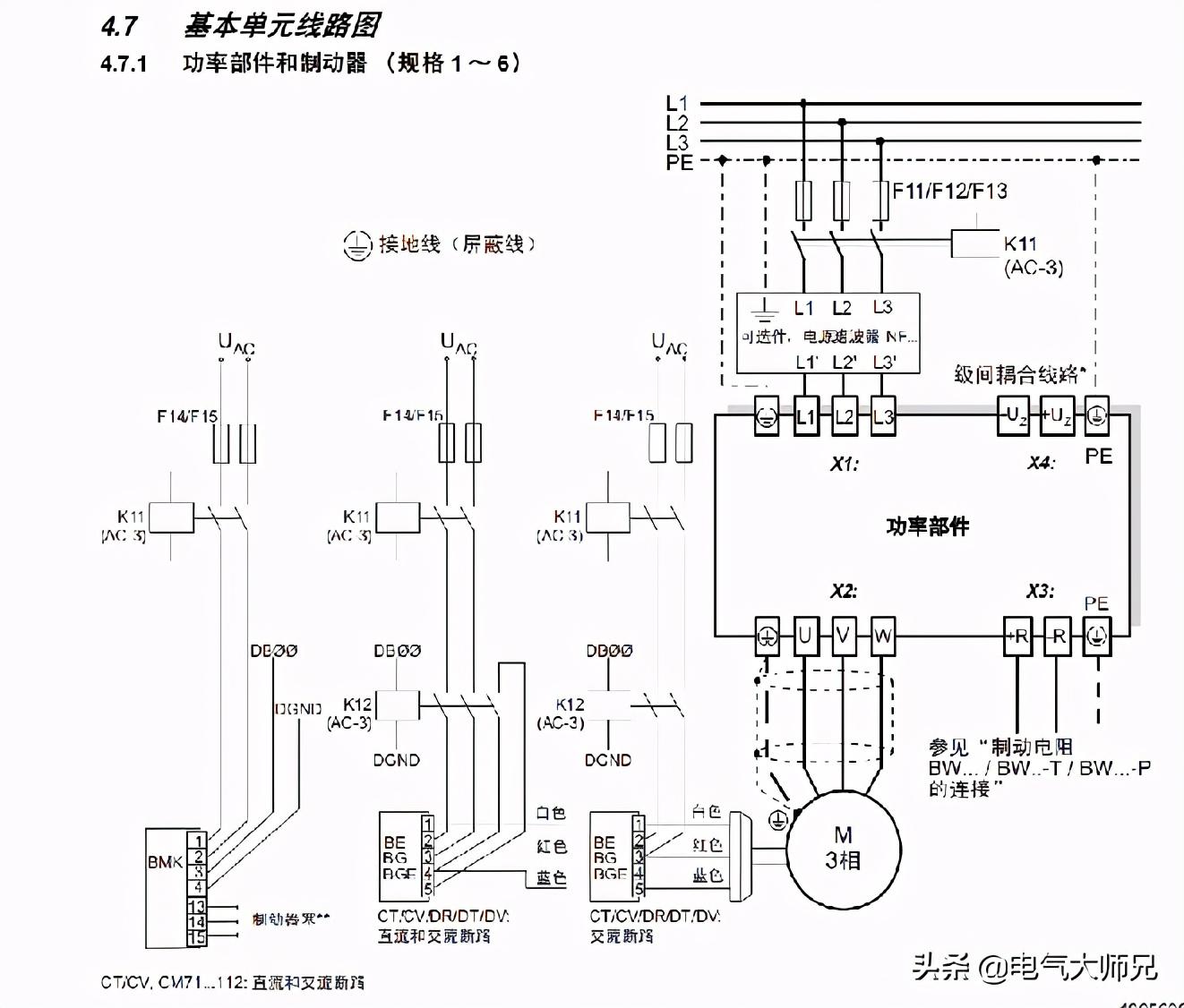

5.电源部分和制动硬件接线可参考下图:
动力部件和制动器
6.紧急停止信号接线如下图所示:
紧急停止部件的接线说明

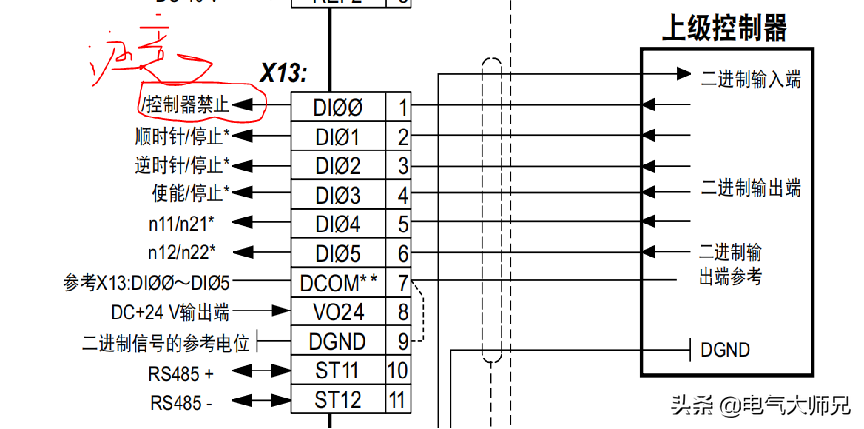

X13输入信号端子如下图所示:各端子的功能说明。
X13输入端子描述

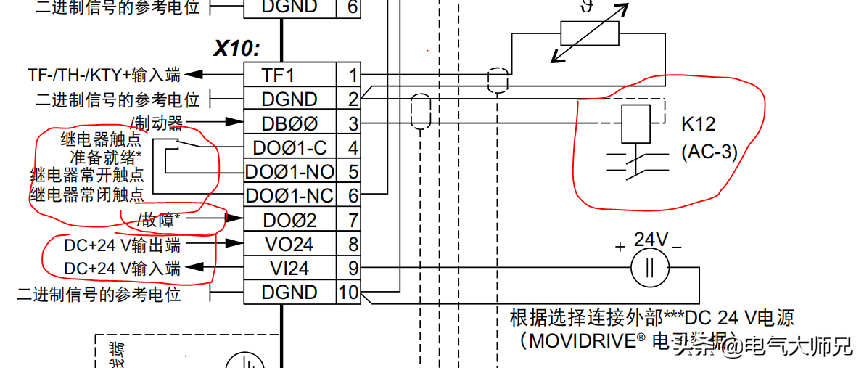

输出信号端子和对应于每个端子的信号的描述输出信号X10的描述
控制信号的作用和时序可以参考下图:其中DI00\DI03为起始条件。
控制时序图
10.应特别注意关键参数:
(1).P100-设定点源-单极,固定设定点
(2) P101-控制信号源-端子
(3)P160内部设定值N11
P161内部设定值N12
P162内部设定值N13
