220v电机的电容接线(单相电机电容接线图及接法讲解)

20 v交流单相电动机的起动方法可分为几种：

种，分相起动型，如图1所示，由辅助起动绕组起动，其起动转矩不大。运行速度大致保持恒定。主要用于电风扇、空调扇电机、洗衣机等电机。

其次，电机静止时，离心开关打开，启动电容参与供电后的启动工作。当转子转速达到额定值的70%到80%时，离心开关会自动跳开，启动电容完成任务断开。起动绕组不参与运行工作，而电机继续以运行绕组线圈运行，如图2所示。

第三，电机静止时，离心开关打开，启动电容参与供电后的启动工作。当转子转速达到额定值的70%到80%时，离心开关会自动跳开，启动电容完成任务断开。运行电容串联在启动绕组上参与运行工作。这种连接一般用于空气压缩机、切割机、木工机械等负载大且不稳定的地方。如图3所示。

如果带离心开关的电机不能在短时间内成功启动，绕组线圈会很快烧坏。

电容值：双值电容电机启动电容大，运行电容小，耐压一般大于400V V。

正向和反向控制：

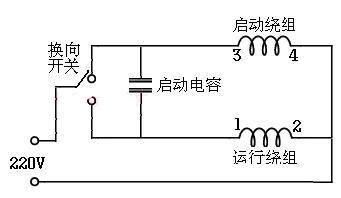

图4是带有正向和反向开关的接线图。通常这种电机的起动绕组和运行绕组的电阻值是相同的，也就是说电机的起动绕组和运行绕组的线径和圈数是相同的。这种电机常用于洗衣机。这种正反向控制方法简单，不需要复杂的转换开关。

对于图1、图2、图3、图5的正反转控制，只能反转1-2行或3-4行。

判断图1、图2、图3中的起动和运行绕组，起动绕组的DC电阻通常远大于运行绕组的，用万用表可以测得。一般来说，运行绕组的DC电阻是几欧姆，而启动绕组的DC电阻是几十欧姆到几十欧姆。

以后我们会陆续告诉你倒车开关的接线图。

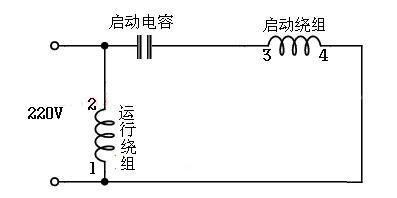

图1电容器操作型接线电路

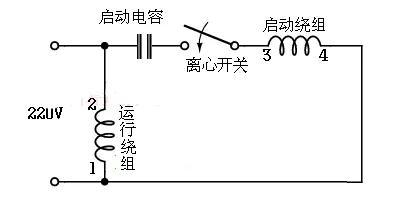

图2电容器激活的布线电路

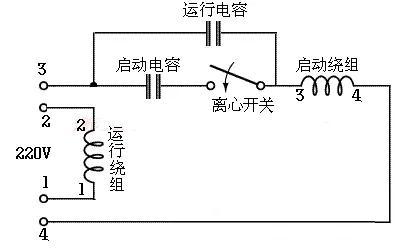

图3电容器启动操作的连接电路(二元电容器)

图4电容器启动操作型接线电路(二元电容器)

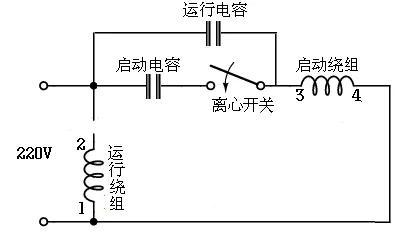

图5二元电容异步电动机反向接线图

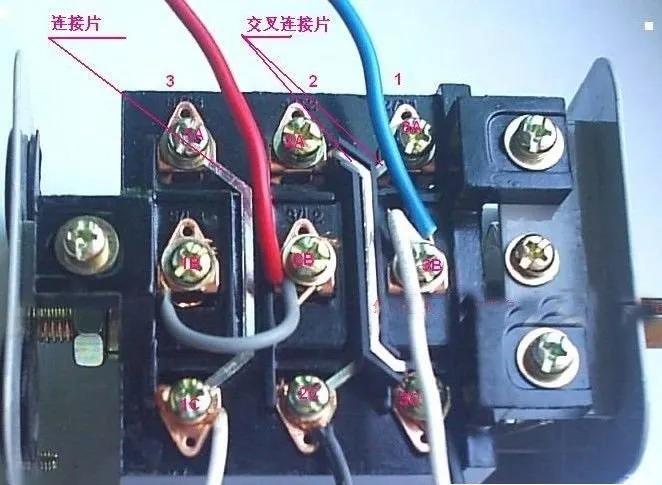

图6是开关和电机之间的实际连接图。如果这个反向开关应用于三相电机，它不需要改变。如果是用来改变单相电机的方向，那就稍微改变一下。红蓝线接电源，黑线是起动绕线线圈的引出线，白线是运转绕线线圈的引出线，左边的灰线是接后面的跳线。正向和反向切换取决于开关本身的交叉连接。这种开关的缺点是开关闭合后还有一根线没有闭合。

图6实际倒车开关和电机接线图
